Замена электродвигателя регулирования положения переднего сиденья по вертикали
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Привод подъема/опускания передней части сиденья с электрической регулировкой в 8 направлениях
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
На рисунке показано сиденье водителя модели с ЛРК; сиденье пассажира устроено симметрично, сиденья на модели с ПРК устроены аналогично.
-
-
-

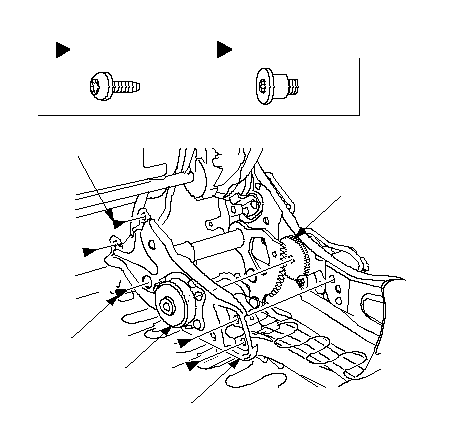

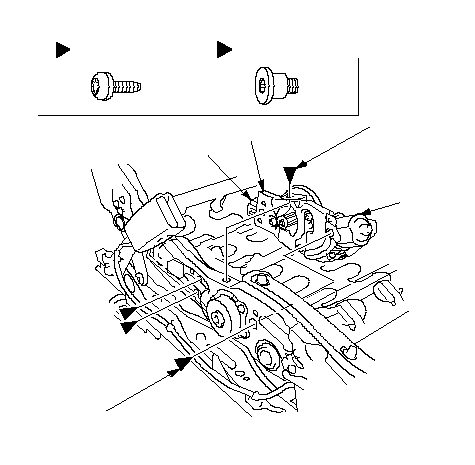

Снимите привод подъема/опускания передней части сиденья (A) и его скобу (B) в сборе:
|
-1.
|
Отсоедините разъем привода (С).
|
|
-2.
|
Используя насадку TORX T30, выкрутите болты (D) крепления скобы привода.
|
|
-3.
|
Используя насадку TORX T40, выкрутите болт (E) крепления скобы привода.
|
|
Расположения фиксаторов
: TORX болт, 3
D
: TORX болт, 1
E
C
D
E
A
D
D
8 x 1.25 mm
22 N·m (2.2 kgf·m)
6 x 1.0 mm
11 N·m
(1.1 kgf·m)
B
}
|
-

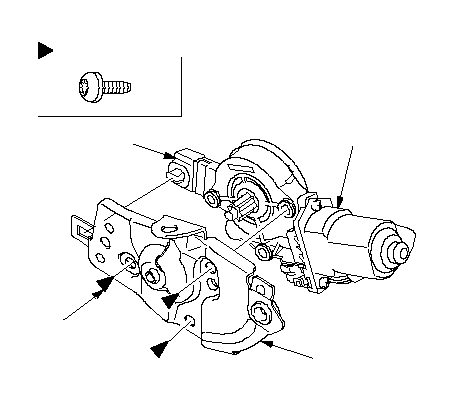

Отсоедините разъем привода (А). Используя насадку TORX T30, выкрутите болты, затем снимите привод подъема/опускания передней части сиденья (B) с его скобы (C).
|
Расположения фиксаторов
: TORX болт, 3
A
B
C
6 x 1.0 mm
1.1 N·m
(1.1 kgf·m)
}
|
-
Установите электродвигатель в порядке ,обратном снятию. Обратите внимание на следующее:
-
Нанесите универсальную смазку на шарнирные участки регулятора подъема/опускания и ведущую шестерню привода.
-

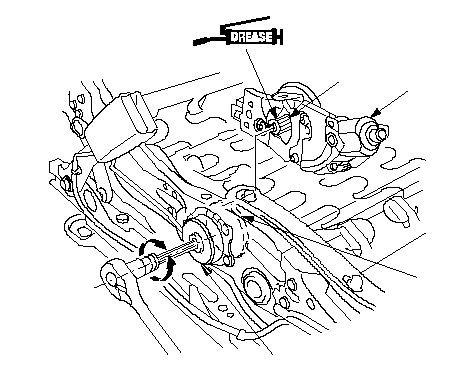

При установке привода подъема/опускания передней части сиденья (A) настройте шестерню (B) в соответствии с главной шестерней (C), слегка вращая тормоз (D) с помощью шестигранного ключа 8 мм.
-
Убедитесь, что разъем привода установлен правильно.
-
Проверьте работу привода подъема/опускания передней части сиденья.
|
A
D
B
C
}
|
|
Привод подъема/опускания задней части сиденья с электрической регулировкой в 8 направлениях
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
На рисунке показано сиденье водителя модели с ЛРК; сиденье пассажира устроено симметрично, сиденья на модели с ПРК устроены аналогично.
Снятие
-
-
Снимите следующие детали:
-
Снимите задний тормоз (A) и скобу заднего тормоза (B) в сборе.
|
-1.
|
Используя насадку TORX T30, выкрутите болты (С) крепления скобы тормоза.
|
|
-2.
|
Используя насадку TORX T40, выкрутите болт (D) крепления скобы тормоза.
|
|
-3.
|
Потяните скобу тормоза назад, чтобы снять шестерню (E) с оси.
|
|
Расположения фиксаторов
: TORX болт, 4
C
: TORX болт, 1
D
A
B
C
D
E
C
C
C
6 x 1.0 mm
8 x 1.25 mm
}
|
-
Снимите шестерню (А).
-
Вручную опустите раму сиденья до конца, чтобы получить доступ к заднему болту, фиксирующему привод подъема/опускания задней части сиденья.
|
A
}
|
-

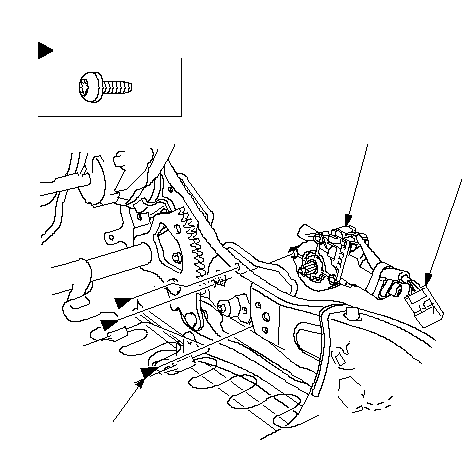

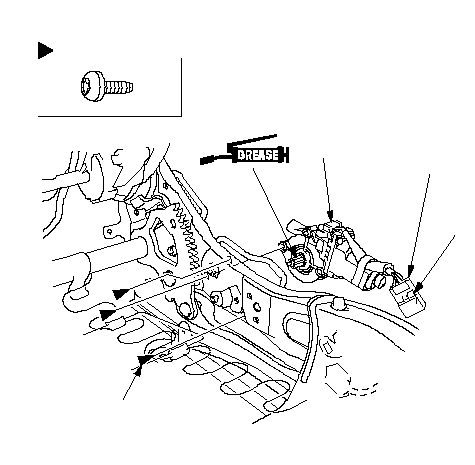

Отсоедините и отцепите разъем привода (A). Используя насадку TORX T30, выкрутите болты, затем снимите привод подъема/опускания задней части сиденья (B).
-
Нанесите универсальную смазку на поворотные участки регулятора подъема/опускания.
|
Расположения фиксаторов
: TORX болт, 3
6 x 1.0 mm
B
A
}
|
|
Установка
-

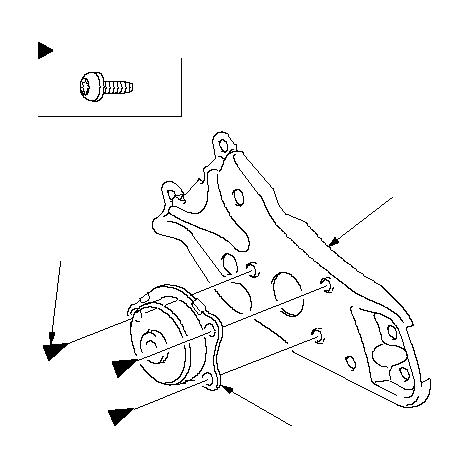

Используя насадку TORX T30, выкрутите болты, затем снимите задний тормоз (A) со скобы заднего тормоза (B).
-
Нанесите универсальную смазку на главную шестерню привода.
|
Расположения фиксаторов
: TORX болт, 3
6 x 1.0 mm
11 N·m
(1.1 kgf·m)
B
A
}
|
-
Установите электродвигатель подъема/опускания задней части сиденья (А). Используя насадку TORX T30, затяните болты. Подключите разъем привода (B) и прикрепите зажим разъема (C) к раме сиденья. Убедитесь, что разъем прикреплен правильно.
-
Вручную поднимите раму сиденья до конца.
|
Расположения фиксаторов
: TORX болт, 3
6 x 1.0 mm
11 N·m
(1.1 kgf·m)
A
B
C
}
|
-

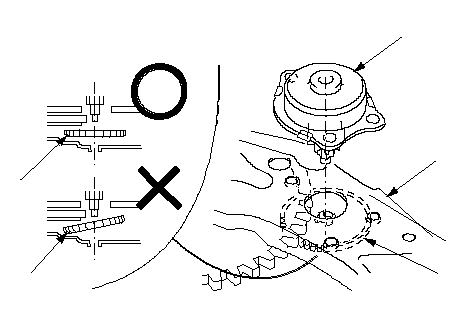

Установите шестерню (A) ее стороной с фасками, обращенной к раме сиденья.
|
A
}
|
-

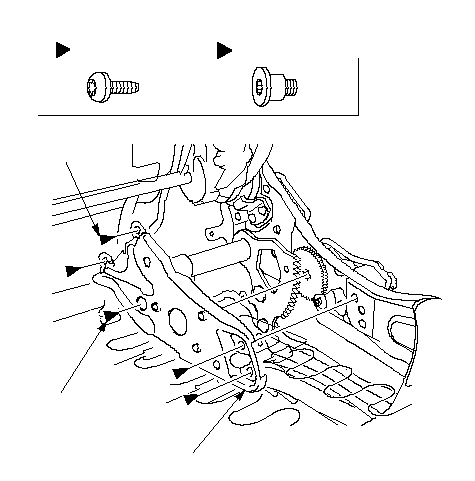

Установите скобу заднего тормоза (А) без заднего тормоза на раму сиденья. Используя насадки TORX T40 и T30, слегка затяните все крепежные болты (B, C)
-
Осторожно опустите раму сиденья на привод подъема/опускания задней части сиденья.
|
Расположения фиксаторов
: TORX болт, 4
B
: TORX болт, 1
C
6 x 1.0 mm
8 x 1.25 mm
A
C
B
B
B
B
}
|
-

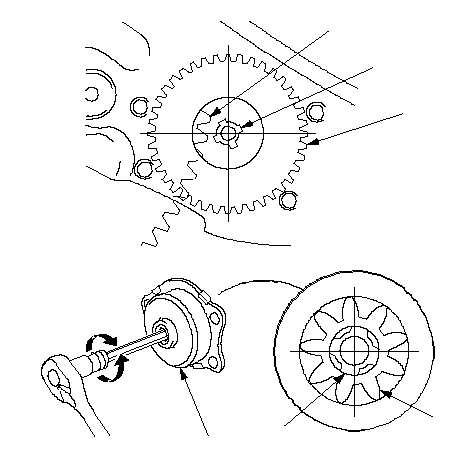

Отрегулируйте главную шестерню (А) заднего тормоза (В).
|
-1.
|
Вручную сцепите шестерню (С) с главной шестерней привода, затем отцентруйте ее.
|
|
-2.
|
Проверьте положения зубчатого сектора (D) и крестовидного отверстия (E) в шестерне.
|
|
-3.
|
При помощи шестигранного ключа 8 мм отрегулируйте главную шестерню заднего тормоза в отношении зубчатого сектора, а также пальцев (F) вокруг оси в отношении крестовидного отверстия в шестерне.
|
|
D
E
C
A
F
B
}
|
-
Удерживая рукой шестерню (А) перпендикулярно оси заднего тормоза (В). Установите задний тормоз в его скобу (С).
ПРИМЕЧАНИЕ:
-
Если ощущаются какие-либо помехи в работе внутренних шестерней, снимите задний тормоз и повторите процедуру
Этап 15
.
-
Если задний тормоз полностью вошел в скобу без помех, перейдите к
Этап 17
.
|
A
C
B
A
A
}
|
-

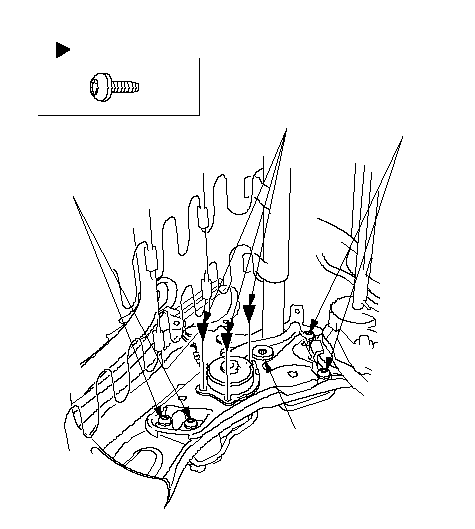

Установите крепежные болты заднего тормоза (A), затем с помощью насадки TORX T30 затяните их до необходимого момента. При помощи насадок TORX T40 и T30 затяните крепежные болты скобы заднего тормоза (B, C) до необходимого момента.
-
Установите все снятые части на раму сиденья:
-
-
Проверьте работу привода подъема/опускания передней части сиденья.
|
Расположения фиксаторов
: TORX болт, 3
A
B
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
C
6 x 1.0 mm
11N·m
(1.1 kgf·m)
C
6 x 1.0 mm
11N·m
(1.1 kgf·m)
A
6 x 1.0 mm
11N·m
(1.1 kgf·m)
}
|
