Замена электродвигателя регулирования положения переднего сиденья
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Сиденье с электроприводом регулировок по 8 направлениям
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
На рисунке показано сиденье водителя модели с ЛРК; сиденье пассажира устроено симметрично, сиденья на модели с ПРК устроены аналогично.
-
-
-

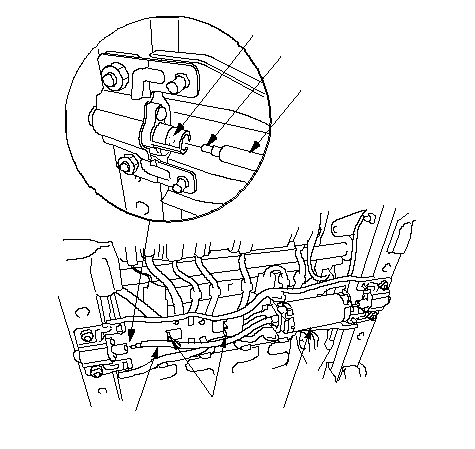

Отсоедините гибкий трос (A) и оболочку троса (B).
|
-1.
|
Отцепите оболочку троса от крючков (С).
|
|
-2.
|
Отсоедините трос от червячного привода (D) во внутренней направляющей кресла, потянув оболочку наружу.
|
|
-3.
|
Отсоедините трос от привода перемещения (Е).
ПРИМЕЧАНИЕ: Будьте внимательны, чтобы не перекрутить трос.
|
|
A
B
C
D
E
B
}
|
-

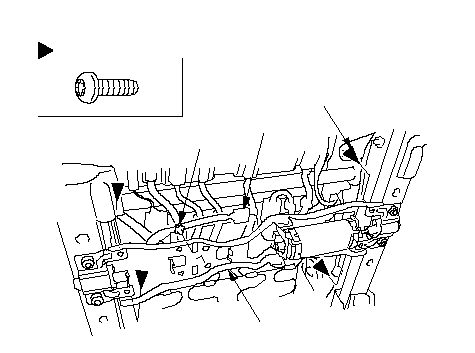

Отсоедините разъем привода перемещения (А) и зажим жгута проводов (В). Выкрутите болты, фиксирующие скобу привода перемещения (C), при помощи насадки TORX T30.
|
Расположения фиксаторов
: TORX болт, 4
A
B
C
6 x 1.0 mm
11 N·m
(1.1 kgf·m)
}
|
-
Снимите скобу привода перемещения (A) со скобы редуктора перемещения, потянув внутреннюю часть скобы привода перемещения, и отсоедините привод перемещения (B) от короткого гибкого троса (C), потянув за скобу.
|
A
B
C
A
B
(1)
(2)
}
|
-
Отсоедините короткий гибкий трос (A) от червячного привода (B) во внешней направляющей сиденья, потянув за него.
|
A
B
}
|
-

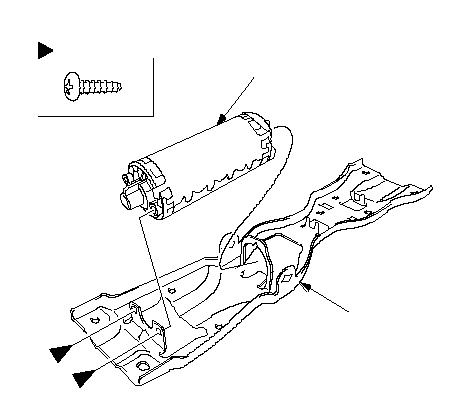

Выкрутите винты, затем снимите привод перемещения (A) со скобы привода перемещения (B).
-
Установите электродвигатель в порядке ,обратном снятию. Обратите внимание на следующее:
-
Нанесите универсальную смазку на участки червячного привода на обеих направляющих сиденья.
-
Перед установкой привода перемещения в его скобу подключите гибкий трос к приводу перемещения.
-
Убедитесь, что гибкий трос и короткий гибкий трос присоединены правильно.
|
Расположения фиксаторов
: Винт, 2
A
B
}
|
