    • Поиск неисправностей навигационной системы по признакам - не включается или работает с ошибками камера заднего вида

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Изображение камеры заднего вида не появляется или работает неправильно
    1. Поверните ключ зажигания в положение ON (II) и запустите двигатель.
    Навигационный экран запускается и показывает изображения при запуске двигателя?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    1. Перейдите к режиму самодиагностики и используйте диагностику системных связей , чтобы проверить соединения между навигационным блоком и камерой заднего вида.
    На экране присутствует связь ‘‘R-camera''?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Перейдите к Этап 11 .
    1. Проверьте соединение системы.
    Иконка связи ‘‘R-camera'' на экране красная?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    1. Проверьте соединения между 28Р разъемом навигационного блока и 6Р разъемом камеры заднего вида.
    Исправны ли разъемы?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Снова соедините все разъемы.■

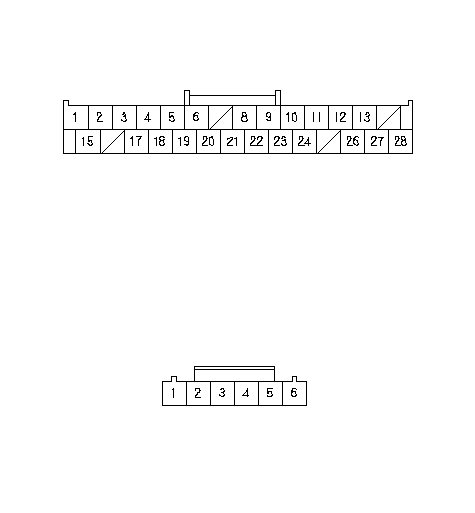

    1. Отсоедините 28Р разъем блока навигационного дисплея и 6Р разъем камеры заднего вида. Проверьте неразрывность цепи
      Разъем блока навигационного дисплея
      Камера заднего вида
      Цвет провода
      № 11
      № 5
      GRY
      № 12
      № 2
      RED
      № 13
      № 4
      WHT
      № 26
      № 1
      GRN
      № 27
      № 3
      BLK
      № 28
      № 6
      BRN

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Устраните разрыв в цепи между 28Р разъемом блока навигационного дисплея и 6Р разъемом камеры заднего вида.■

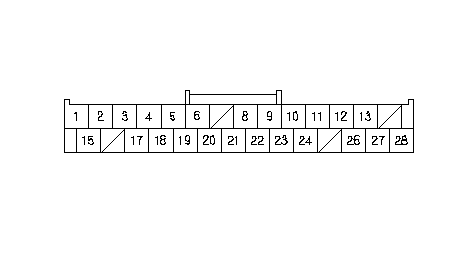

    1. Проверьте неразрывность цепи между 28Р разъемом блока навигационного дисплея и "массой" кузова в соответствии с таблицей. Затем проверьте неразрывность цепи между клеммой № 11 28Р разъема блока навигационного дисплея, клеммой № 5 6Р разъема камеры заднего вида и этими же клеммами.
      Разъем блока навигационного дисплея
      Цвет провода
      № 12
      RED
      № 13
      WHT
      № 26
      GRN
      № 27
      BLK
      № 28
      BRN

    Непрерывно ли соединение?
    ДА -
    Устраните разрыв в проводе между навигационным блоком и камерой заднего вида или замените соответствующий экранированный жгут.■
    НЕТ -
    Перейдите к Этап 7 .
    1. Включите зажигание в положение ON (II) и измерьте напряжение между 28Р разъемом навигационного блока и "массой" кузова в соответствии с таблицей.
      Разъем блока навигационного дисплея
      Цвет провода
      № 11
      GRY
      № 12
      RED
      № 13
      WHT
      № 26
      GRN
      № 27
      BLK
      № 28
      BRN

    Напряжение равно не менее 0,5 В?
    ДА -
    Устраните на силовой провод в цепи между навигационным блоком и камерой заднего вида или замените соответствующий экранированный жгут.■
    НЕТ -
    Перейдите к Этап 8 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините 6Р разъем камеры заднего вида.
    1. Замените навигационный блок заведомо исправным и повторите проверку изображения камеры заднего вида при движении назад.
    Изображение заднего вида в порядке?
    ДА -
    НЕТ -
    1. Нажмите Return (возврат) в верхнем правом углу экрана, чтобы вернуться в главное меню, затем перейдите к разделу Version (версия).
    1. Проверьте отображенной код модели.
    Отображен правильный код модели навигационного блока для данного автомобиля?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Установлен неверный навигационный блок. Замените навигационный блок правильным. ■
    1. Извлеките DVD диск из навигационного блока и проверьте цвет диска.
    Этикетка DVD диска белая (для Канады, возможно, серая)?
    ДА -
    Установите DVD диск и перейдите к пункту Этап 4 .
    НЕТ -
