    • Поиск симптомов неисправностей навигационной системы - Не выводится картинка

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Картинка не показана
    Диагностирующая проверка: Режим самодиагностики
    ПРИМЕЧАНИЕ:
    • Проверьте, была ли нажата кнопка , вызывающая отключение дисплея (см. руководство пользователя для дальнейшей информации).
    • Проверьте надежность контактов и крепления клемм разъемов.
    • Перед поиском неисправностей убедитесь, что у вас есть коды защиты от кражи аудиосистемы или навигационной системы.
    • Убедитесь что установлен DVD правильного цвета и версии.
    • Проверьте DVD на наличие загрязнений или повреждения.
    • Обратитесь к любому офиуиальному сервисному сайту Honda для получения дальнейшей сервисной информации о системе навигации.
    1. Проверьте предохранитель № 15 (10A) в блоке предохранителей/реле в моторном отсеке и предохранитель № 18 (7.5 A) в блоке предохранителей/реле под панелью приборов со стороны водителя и установите их заново, если они в порядке.
    Предохранители исправны?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Замените предохранитель и повторите проверку.■
    1. Переключите ключ зажигания в положение ACCESSORY (I).
    1. Включите радиоприемник и проверьте аудиосистему.
    Вы слышите аудио?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Проверьте цепь ACC или обратитесь к поиску неисправностей аудиосистемы.■
    1. Включите зажигание, повернув ключ в положение ON (II).

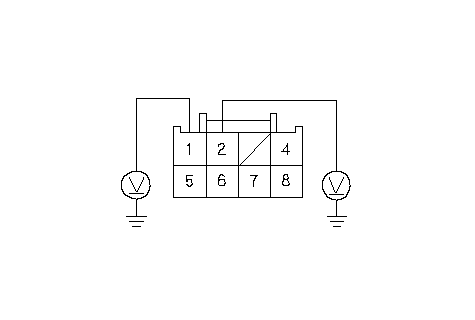

    1. Измерьте напряжение между "массой" кузова и отдельно с каждой из клемм № 1 и № 2 (8Р) разъема А блока навигации.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Если в проводе +B напряжение отсутствует, устраните разрыв между блоком предохранителей и реле моторного отсека и навигационным блоком. Если в проводе АСС напряжение отсутствует, устраните разрыв в проводе между блоком предохранителей и реле под панелью приборов и навигационным блоком.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем А (8Р) блока навигационной системы.

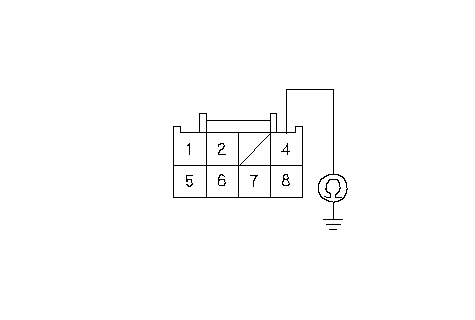

    1. Проверьте непрерывность соединения между клеммой № 4 разъема А (8Р) навигационного блока и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    1. Подсоедините заново разъем А (8Р) блока навигационной системы.
    Показывается ли меню диагностики по изображениям?
    ДА -
    Перейдите в режим самодиагностики , чтобы проверить связи в системе.■
    НЕТ -
    Перейдите к Этап 11 .
    1. Заслоните блок дисплея рукой от солнечного света и проверьте, не включилась ли подсветка дисплея (должна быть включена (ON) только подсветка.)
    Вы видите подсветку дисплея?
    ДА -
    НЕТ -
    Перейдите к Этап 12 .
    1. Включите зажигание, повернув ключ в положение ON (II).

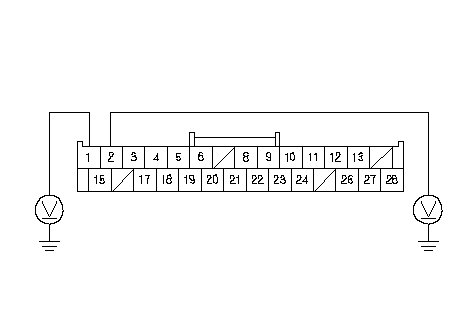

    1. Измерьте напряжение между "массой" кузова и отдельно с каждой из клемм № 1 и № 2 28Р разъема блока дисплея навигации.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Если в проводе +В напряжение отсутствует, устраните разрыв в проводе между блоком предохранителей и реле под панелью приборов и разъемом 28Р блока дисплея. Если в проводе АСС напряжение отсутствует, устраните разрыв в проводе между блоком предохранителей и реле под панелью приборов и разъемом 28Р блока дисплея.■

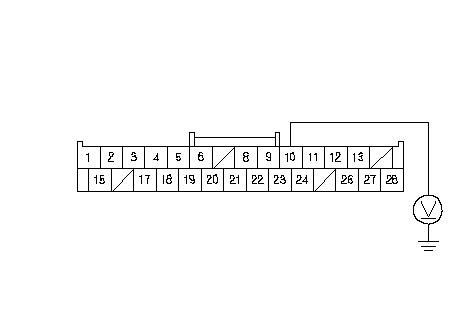

    1. Проверьте напряжение между клеммой № 10 разъема 28Р блока управления дисплеем навигации и "массой" кузова.
    Напряжение меньше 0,2 В?
    ДА -
    Замените блок дисплея навигации.■
    НЕТ -
