    • Поиск неисправностей аудиосистемы по признакам - Громкость не регулируется

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Уровень звука не меняется
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Установите регулятор громкости и баланса в среднее положение.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Включите аудиоблок и проверьте звук в каждом режиме (AM, FM и CD).
    Нормален ли этот звук?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    1. Измените громкость с помощью регулятора, чтобы проверить, изменяется ли громкость.
    Изменяется ли уровень звука?
    ДА -
    Система исправна.■
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 24Р разъем панели переключателей аудио и разъем С (12Р) аудиоблока.

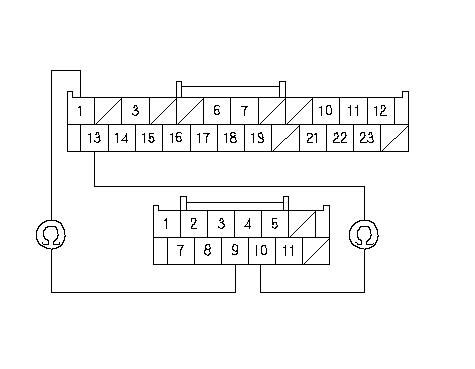

    1. Проверьте неразрывность цепи между 24Р разъемом панели переключателей навигации/ аудио и разъемом С (12Р) аудиоблока, как показано на рисунке.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Устраните разрыв в проводе между аудиоблоком и панелью переключателей навигации/ аудио.■

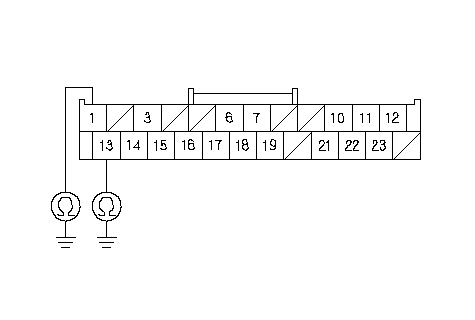

    1. Проверьте неразрывность цепи между 24Р разъемом панели переключателей навигации/ аудио и "массой" кузова, как показано на рисунке.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в проводе между аудиоблоком и панелью переключателей навигации/ аудио.■
    НЕТ -
    Перейдите к Этап 8 .

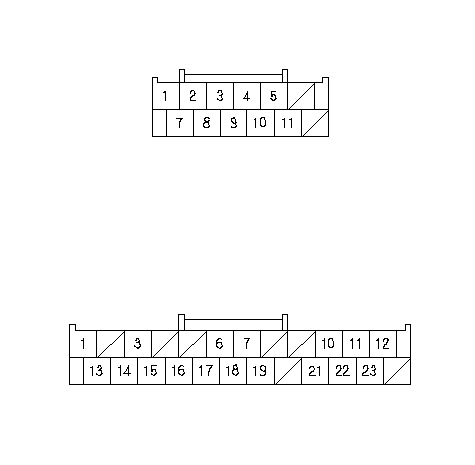

    1. Проверьте неразрывность цепи между разъемом С (12Р) аудиоблока и разъемом 24Р панели переключателей навигации/ аудио, в соответствии с таблицей.
      От клеммы
      К клеммам
      Разъем аудиоблока
      Разъем панели переключателей навигации/ аудио
      C4 (GRY)
      № 1 (WHT), № 13 (BLK)

    Есть ли неразрывность цепи между какими-либо из этих клемм?
    ДА -
    Устраните замыкание в проводе между аудиоблоком и панелью переключателей навигации/ аудио (замените соответствующий экранированный жгут).■
    НЕТ -
    Замените блок аудиосистемы на заведомо исправный и повторите проверку. Если признак неисправности/индикация отсутствует, замените первоначально установленный аудиоблок. Если признак все еще остается, замените панель переключателей навигации/ аудио заведомо исправной и проведите повторную проверку. Если признак неисправности/индикация отсутствует, замените первоначально установленную панель переключателей навигации/ аудио. ■
