Поиск неисправностей аудиосистемы по признакам - нет звука из динамиков (дисплей в порядке) (без аудиосистемы высокого класса)
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Нет звука из динамиков (дисплей в порядке) (без аудиосистемы высокого класса)
ПРИМЕЧАНИЕ:
-
Сначала проверьте состояние аккумулятора.
-
Проверьте надежность контактов и крепления клемм разъемов.
-
Установите регулятор громкости и баланса в среднее положение.
-
-
Включите зажигание, повернув ключ в положение ON (II).
-
Включите аудиоблок и убедитесь, что регулятор громкости не установлен на минимальный уровень.
|
Регулятор установлен на минимальный уровень (MIN)?
|
|
ДА
|
-
|
Увеличьте уровень звука и повторите проверку.■
|
|
НЕТ
|
-
|
|
-
|
Все динамики воспроизводят звук?
|
|
ДА
|
-
|
"Пропадающая" неисправность, на момент проверки система исправна. Проверьте надежность соединений в аудиоблоке и динамиках.
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Проверьте неработающий динамик на наличие повреждений.
|
ДА
|
-
|
Замените поврежденный динамик и повторите проверку.
|
|
НЕТ
|
-
|
|
-
-
Проверьте качество и надежность соединения 2Р разъема динамика.
|
Повторно соедините 2-контактный (2Р) разъем динамика и проверьте, повторилась ли неисправность.
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Система исправна.■
|
-

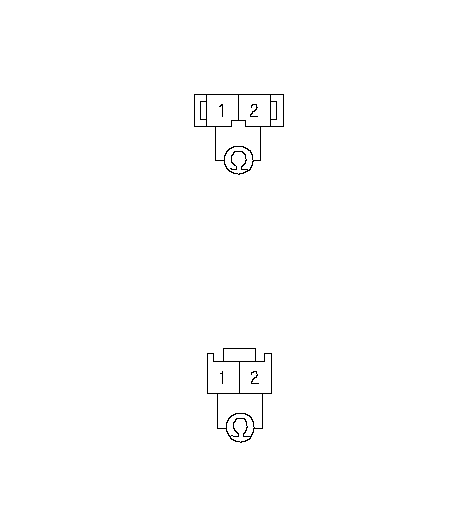

Измерьте сопротивление между клеммами № 1 и № 2 динамика.
ПРИМЕЧАНИЕ: Если проблема в переднем динамике двери, измерьте сопротивление динамика двери и высокочастотного динамика двери.
|
Сопротивление равно примерно 4Ω?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените неисправный динамик(-и)■
|
-
ПРИМЕЧАНИЕ: Извлеките все диски перед снятием аудиоблока и устройства смены компакт-дисков для предотвращения повреждений механизма загрузки проигрывателя.
|
РАЗЪЕМ 2Р ДИНАМИКА
Сторона проводов клемм-выходов
РАЗЪЕМ 2Р ВЫСОКОЧАСТОТНОГО ДИНАМИКА
Сторона проводов клемм-выходов
}
|
-
Проверьте сопротивление между следующими клеммами разъема А (24P) аудиоблока в соответствии с таблицей.
|
Динамик
|
Клемма
|
Цвет провода
|
|
Левый передний динамик двери, левый передний высокочастотный динамик двери
|
A23 (+)
|
LT GRN
|
|
A22 (-)
|
PNK
|
|
Правый передний динамик двери, правый передний высокочастотный динамик двери
|
A19 (+)
|
GRY
|
|
A18 (-)
|
RED
|
|
Левый задний динамик
|
A11 (+)
|
YEL
|
|
A10 (-)
|
BRN
|
|
Правый задний динамик
|
A7 (+)
|
BLU
|
|
A6 (-)
|
ORN
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между аудиоблоком и динамиком.■
|
-
Отсоедините 2Р разъем динамика.
|

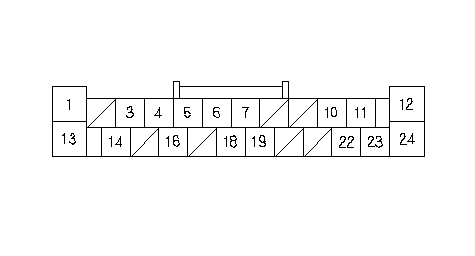

РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
}
|
-
Проверьте непрерывность цепи между разъемом А (24Р) аудиоблока и "массой" кузова в соответствии с таблицей.
|
Разъем аудиоблока
|
Цвет провода
|
|
А6
|
ORN
|
|
А7
|
BLU
|
|
А10
|
BRN
|
|
А11
|
YEL
|
|
А18
|
RED
|
|
А19
|
GRY
|
|
А22
|
PNK
|
|
A23
|
LT GRN
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" между аудиоблоком и динамиком.■
|
|
НЕТ
|
-
|
|
|
РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
}
|
