    • Поиск симптомов неисправностей аудиосистемы - выключатель питания аудиоблока не включается (нет информации на дисплее и звука)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Выключатель питания аудиоблока не включается (нет информации на дисплее и звука)
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Нажмите выключатель питания и проверьте, включается ли аудиоблок.
    Дисплей аудиоблока работает исправно и звучание нормальное?
    ДА -
    Временная неисправность; система в данное время исправна.■
    НЕТ -
    Перейдите к Этап 3 .
    1. Нажмите выключатель питания, затем поверните замок в положение LOCK (0).
    1. Проверьте предохранитель № 15 (10 А) в блоке предохранителей и реле моторного отсека и предохранитель № 18 (7,5 А) в блоке предохранителей и реле под панелью приборов со стороны водителя.
    Предохранители исправны?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Замените предохранитель и повторите проверку.■
    1. Снимите аудиоблок с системой навигации , без системы навигации. Проверьте надежность соединения разъемов аудиоблока.
    Они надежно присоединены?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Исправьте плохое соединение и подсоедините разъемы, затем повторите проверку.■
    1. Отсоедините разъем А (24Р) аудиоблока.
      ПРИМЕЧАНИЕ: Извлеките все диски перед отсоединением аудиоблока и устройства смены компакт-дисков для предотвращения повреждений механизма загрузки проигрывателя.
    1. Включите зажигание, повернув ключ в положение ON (II).

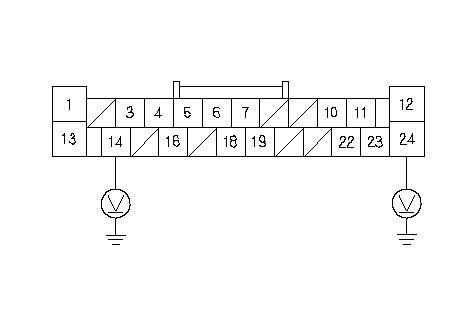

    1. Измерьте напряжение между клеммами № 14 и № 24 разъема A (24P) аудиоблока и "массой" кузова.
    Есть ли напряжение в аккумуляторной батарее?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв провода (-ов) между предохранителем № 15 (10 А) блока реле/предохранителей моторного отсека, предохранителем № 18 (7,5 А) блока реле/предохранителей под панелью приборов со стороны водителя и аудиоблоком.■
    1. Подсоедините разъем А (24Р) аудиоблока.
    1. Измерьте напряжение между клеммой № 12 разъема А (24P) аудиоблока и "массой" кузова.
    Напряжение меньше 0,1 В?
    ДА -
    НЕТ -
    1. Отсоедините 24Р разъем панели переключателей навигации/ аудио.
    1. Включите зажигание, повернув ключ в положение ON (II).

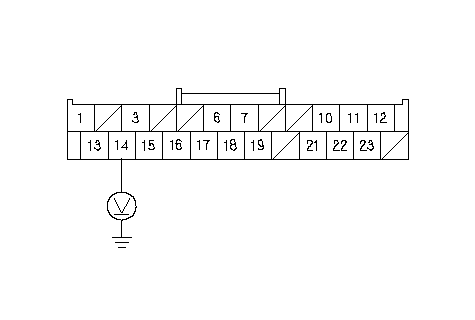

    1. Измерьте напряжение между клеммой № 14 разъема (24P) панели переключателей навигации/ аудио и "массой" кузова.
    Напряжение примерно равно 5 В?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Устраните разрыв в проводе между панелью переключателей навигации/ аудио и "массой".■

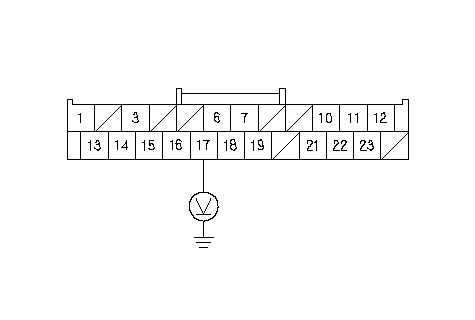

    1. Измерьте напряжение между клеммой № 17 разъема (24P) панели переключателей навигации/ аудио и "массой" кузова.
    Напряжение примерно равно 0,5 В?
    ДА -
    Замените панель переключателей навигации/ аудио заведомо исправной и повторите проверку. Если признак неисправности/индикация отсутствует, замените первоначально установленную панель переключателей навигации/ аудио. Если признак неисправности все еще присутствует, замените аудиоблок. ■
    НЕТ -
    Устраните разрыв в проводе между клеммой № 17 разъема (24Р) панели переключателей навигации/ аудио и клеммой №5 разъема С (12Р) аудиоблока или проверьте замыкание на силовой кабель. Если замыкание на силовой кабель отсутствует, замените аудиоблок заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените первоначально установленный аудиоблок.■
