Функция самодиагностики аудиосистемы

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Аудиосистема имеет функцию автодиагностики.

ПРИМЕЧАНИЕ:

Не все функции самодиагностики присутствуют на всех моделях.
Могут присутствовать и другие функции самодиагностики, предназначенные только для заводского использования.

Использование функции самодиагностики аудиосистемы

Включите зажигание, повернув ключ в положение ON (II). Выключите аудиоблок.

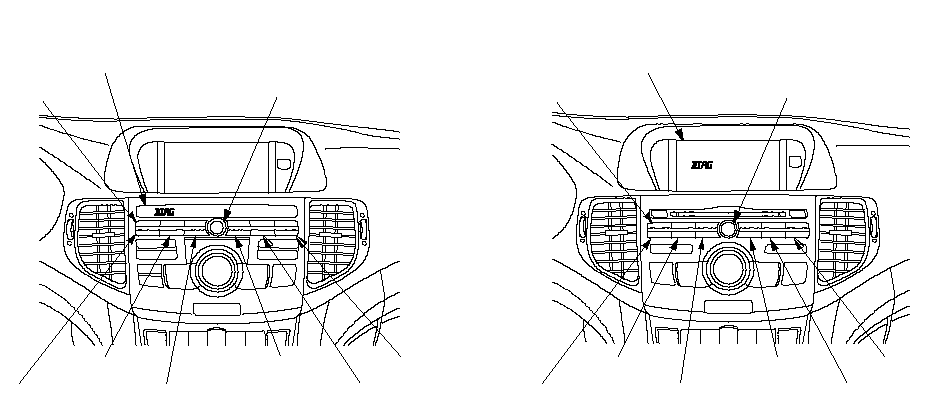

Нажмите и удерживайте кнопки № 1 и № 6. Удерживая кнопки, нажмите кнопку VOL. Отпустите кнопки: начнется процедура самодиагностики.

После того, как пользователь нажмет кнопку предварительных настроек, входной сигнал запустит режим диагностики, соответствующий конкретной кнопке предварительных настроек.

Кнопка № 2

Обнаружение аудиокнопок, регулятора и дистанционного переключателя: Позволяет отдельно вручную выбирать все кнопки, регуляторы и дистанционные переключатели панели аудио для проверки их функциональности. При обнаружении название и/или значение соответствующего регулятора или дистанционного переключателя отображается на экране. Для выхода из данного режима перейдите к Этап 1 .

Кнопка № 3

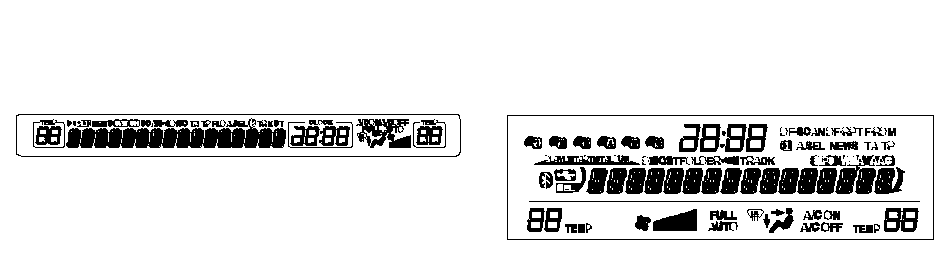

Полное включение/выключение жидкокристаллического дисплея. Жидкокристаллический дисплей полностью включается/выключается, что позволяет определить наличие или отсутствие неисправности дисплея.

Кнопка № 4

Режим индикации уровня подсветки: Показывает режимный цикл для управления затемнением подсветки панели приборов.

Значения управления затемнением подсветки приборов:

Фары выключены: OFF

Фары включены: 01 (макс. низкий) - 22 (макс. высокий)

Кнопка № 5

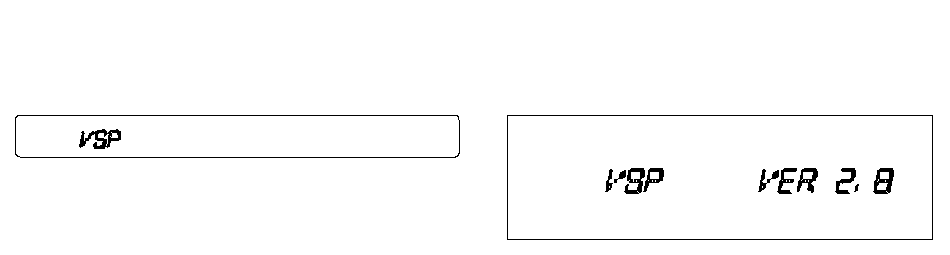

Пульсирующий сигнал скорости автомобиля: Отображает пульсирующий сигнал скорости автомобиля.

Кнопка AM/FM или FM (нажать и удерживать 5 секунд)

Проверка индикации уровня приема: показывает уровень приема. Для переключения между основной и дополнительной антенной при входе в режим проверки уровня приема используется кнопка AM/FM или FM.

Как получить серийный номер аудиоблока

ПРИМЕЧАНИЕ: Аудиоблок отобразит букву "U" с первыми четырьмя цифрами серийного номера (напр., U1234). Затем дисплей меняется и показывает букву "L" и последние четыре цифры серийного номера (напр., L5678). Используйте все восемь цифры серийного номера при использовании интерактивной сети iN для получения 5-значного кода защиты от кражи.

Самодиагностика завершается, когда выключается аудиоблок или зажигание (LOCK (0)).

ПРИМЕЧАНИЕ: Все остальные показанные экраны предназначены для заводского использования.

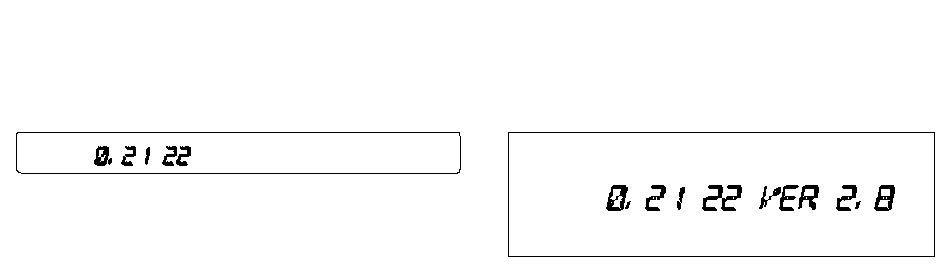

Серийный номер

Характеристики дисплея

Без навигации

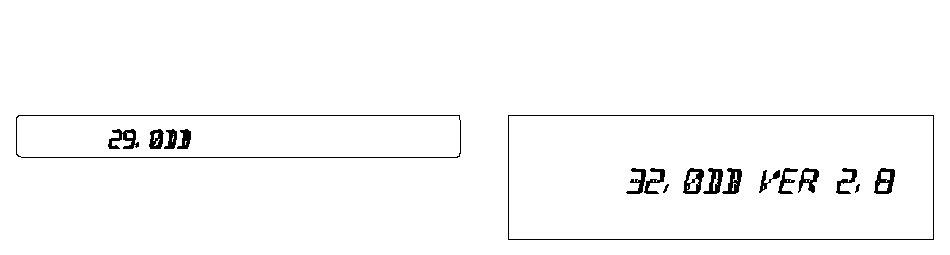

Для проверки приема частот AM или FM нажмите и удерживайте кнопку соответствующего диапазона нажатой 5 секунд, затем отпустите. Уровень приема показывается в децибелах (дб). Можно проверить прием с усилителем и без него. Нажмите кнопку A. SEL для переключения между включением и выключением усилителя. Усилитель включен, когда буква "А" появляется после индикации децибелов. Можно поменять станцию при помощи кнопки тюнера для проверки уровня приема различных радиостанций. Сравните эти значения со значениями в заведомо исправном автомобиле для проверки приема аудиоблока.

С навигацией

Для проверки приема частоты FM нажмите и удерживайте кнопку AM/FM нажатой 5 секунд, затем отпустите. Для проверки приема частоты AM, нажмите и удерживайте кнопку AM/FM нажатой 5 секунд, затем отпустите. Уровень приема показывается в децибелах (дб). Можно проверить прием с усилителем и без него. Нажмите кнопку A. SEL для переключения между включением и выключением усилителя. Усилитель включен, когда буква "А" появляется после индикации децибелов. Можно поменять станцию при помощи кнопки тюнера для проверки уровня приема различных радиостанций. Сравните эти значения со значениями в заведомо исправном автомобиле для проверки приема аудиоблока.

Режим проверки динамика

ПРИМЕЧАНИЕ:

Не все функции самодиагностики присутствуют на всех моделях.
Могут присутствовать и другие функции самодиагностики, предназначенные только для заводского использования.

Включите зажигание, повернув ключ в положение ON (II). Выключите аудиоблок.

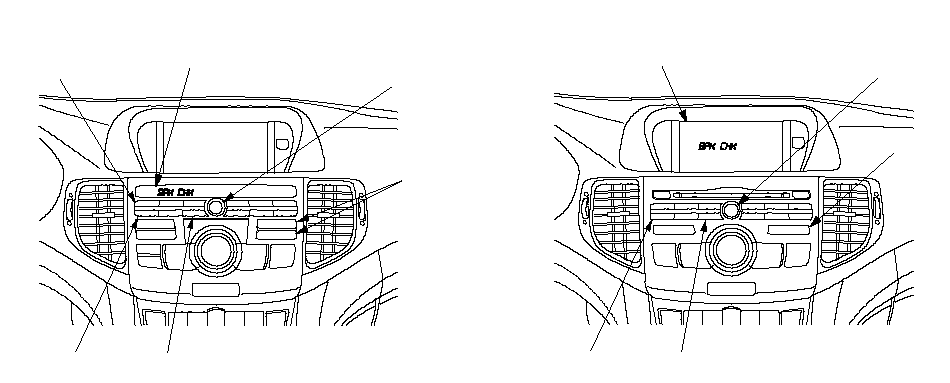

Нажмите и удерживайте кнопки № 1 и № 3. Удерживая кнопки, нажмите кнопку VOL. Отпустите кнопки: начнется проверка динамика. Проверочный звук должен быть слышен из одного динамика.

ПРИМЕЧАНИЕ: Убедитесь, что уровень громкости установлен в нормальное положение или немного выше нормального, затем установите баланс и распределение между передними и задними динамиками в центральное положение.

При каждом нажатии кнопки SKIP тест переходит к следующему динамику в указанном порядке.

Характеристики дисплея

С аудиосистемой высокого класса
( ) нажата:	(1)→(2)→(3)→(4)→(5)→(6)→(7)→(8)→(9)
( ) нажата:	(1)→(6)→(6)→(6)→(6)→(5)→(4)→(3)→(2)
( ) нажата:	(1)→(2)→(3)→(4)→(5)
( ) нажата:	(1)→(5)→(4)→(3)→(2)

С аудиосистемой высокого класса

	Динамик	Отображенные сегменты	Примечания
(1)	Левый передний динамик двери или высокочастотный динамик	SPK FR-L	Вы должны услышать низкочастотный звук
(2)	Передний центральный динамик	SPK CNTR	Вы должны услышать низкочастотный звук
(3)	Правый передний динамик двери или высокочастотный динамик	SPK FR-R	Вы должны услышать низкочастотный звук
(4)	Динамик правой задней двери	SPK ST-R	Вы должны услышать низкочастотный звук
(5)	Правый задний динамик	SPK RR-R	Вы должны услышать низкочастотный звук
(6)	Низкочастотный динамик	SPK SUBW	Вы должны услышать низкочастотный звук
(7)	Левый задний динамик	SPK RR-L	Вы должны услышать низкочастотный звук
(8)	Динамик левой задней двери	SPK ST-L	Вы должны услышать низкочастотный звук
(9)	Все динамики	SPK ALL	Вы должны услышать низкочастотный звук Низкочастотный динамик (сабвуфер) не воспроизводит звук

Без аудиосистемы высокого класса

	Динамик	Отображенные сегменты	Примечания
(1)	Левый передний динамик двери или высокочастотный динамик	SPK FR-L	Вы должны услышать низкочастотный звук
(2)	Правый передний динамик двери или высокочастотный динамик	SPK FR-R	Вы должны услышать низкочастотный звук
(3)	Правый задний динамик	SPK RR-R	Вы должны услышать низкочастотный звук
(4)	Левый задний динамик	SPK RR-L	Вы должны услышать низкочастотный звук
(5)	Все динамики	SPK ALL	Вы должны услышать низкочастотный звук Низкочастотный динамик (сабвуфер) не воспроизводит звук

ПРИМЕЧАНИЕ: Все остальные показанные экраны предназначены для заводского использования.

Режим проверки динамиков завершается, когда выключается аудиоблок или зажигание (LOCK (0)).

Режим проверки соединения связи

ПРИМЕЧАНИЕ:

Не все функции самодиагностики присутствуют на всех моделях.
Могут присутствовать и другие функции самодиагностики, предназначенные только для заводского использования.

Включите зажигание, повернув ключ в положение ON (II). Выключите аудиоблок.

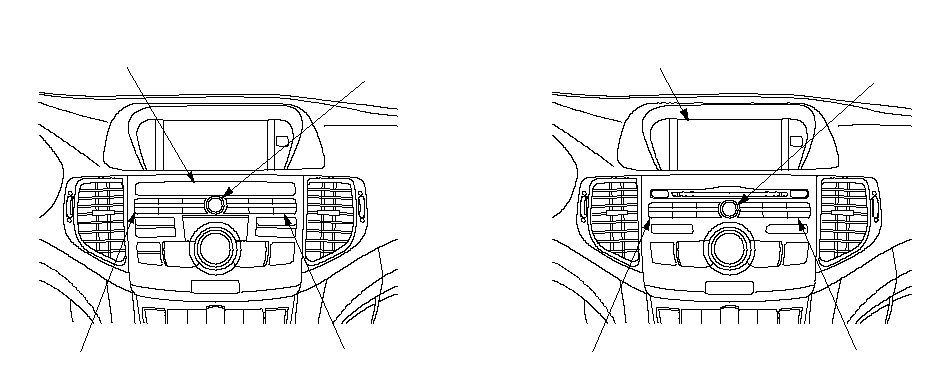

Нажмите и удерживайте кнопки № 1 и № 6. Удерживая кнопки, нажмите кнопку VOL. Отпустите кнопки.

Нажмите кнопку № 6 - начнется режим проверки соединения связи.

При каждом нажатии на кнопку состояние соединения связи отображается в следующем порядке.

ПРИМЕЧАНИЕ: Если дисплей панели переключателей или центральный дисплея пустой при любом положении фар или пустой только при включенных фарах, проверьте коды DTC B-CAN.

Характеристики дисплея (с системой навигации)

Отображенные сегменты	Состояние	Примечания
DSP OK	Блок дополнительного дисплея аудио-HVAC или блок дисплея аудио-HVAC подсоединен.
DSP NG	Блок дополнительного дисплея аудио-HVAC или блок дисплея аудио-HVAC не подсоединен.
AC OK	Блок климат-контроля подсоединен.
AC NG	Блок климат-контроля не подсоединен.
AMP OK 00	Стереоусилитель подсоединен.	Применимо к аудиосистеме высокого класса
AMP OK 04	Стереоусилитель подсоединен (ошибка происходила четыре раза).	Применимо к аудиосистеме высокого класса
AMP NG	Стереоусилитель не подсоединен.	Применимо к аудиосистеме высокого класса

Характеристики дисплея (без системы навигации)

Отображенные сегменты	Состояние	Примечания
02 183	Навигационный блок не подсоединен.
ANT ———	Усилитель антенны подсоединен.
ANT CHK	Усилитель антенны не подсоединен.
AMP ———	Стереоусилитель подсоединен.	Применимо к аудиосистеме высокого класса.
AMP CHK	Стереоусилитель не подсоединен.	Применимо к аудиосистеме высокого класса.
AMP 0100	Стереоусилитель подсоединен.	Применимо к аудиосистеме высокого класса.
AMP NG 04	Стереоусилитель не подсоединен (ошибка происходила четыре раза).	Применимо к аудиосистеме высокого класса.
AC OK	Блок климат-контроля подсоединен.
AC NG	Блок климат-контроля не подсоединен.
CMP OK	Блок электрического компаса подсоединен.	Применимо к аудиосистеме высокого класса.
CMP NG	Блок электрического компаса не подсоединен.	Применимо к аудиосистеме высокого класса.
LCD 0100	Блок дисплея аудио-HVAC подсоединен.
LCD NG	Блок дисплея аудио-HVAC не подсоединен.

ПРИМЕЧАНИЕ: Все остальные показанные экраны предназначены для заводского использования.

Самодиагностика завершается, когда выключается аудиоблок или зажигание (LOCK (0)).
