Поиск неисправностей аудиосистемы по признакам - нет звука из динамиков (дисплей в порядке) (с аудиосистемой высокого класса)
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Нет звука из динамиков (дисплей в порядке) (с аудиосистемой высокого класса)
ПРИМЕЧАНИЕ:
-
Сначала проверьте состояние аккумулятора.
-
Проверьте надежность контактов и крепления клемм разъемов.
-
Установите регулятор громкости и баланса в среднее положение.
-
-
Включите зажигание, повернув ключ в положение ON (II).
-
Включите аудиоблок и убедитесь, что регулятор громкости не установлен на минимальный уровень.
|
Регулятор установлен на минимальный уровень (MIN)?
|
|
ДА
|
-
|
Увеличьте уровень звука и повторите проверку.■
|
|
НЕТ
|
-
|
|
-
Проверьте функции голосовых команд навигации на рулевом колесе, а также функцию голосовых команд системы Hands Free.
|
Голосовые команды навигации и/или HFT настроены?
|
|
ДА
|
-
|
Отмените голосовые команды навигации, нажав кнопку навигации BACK, и/или голосовые команды HFT, нажав кнопку HFT BACK, затем повторите проверку функции.■
|
|
НЕТ
|
-
|
|
-
|
Все динамики воспроизводят звук?
|
|
ДА
|
-
|
В настоящий момент система исправна. Проверьте надежность соединений в аудиоблоке, динамиках и усилителе.■
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Проверьте работающий динамик на наличие повреждений.
|
ДА
|
-
|
Замените динамик и повторите проверку.■
|
|
НЕТ
|
-
|
|
-
-
Проверьте качество и надежность соединения 2Р разъема динамика.
|
Подсоедините разъем динамика и проверьте признаки; проблема все еще есть?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность. Система исправна.■
|
-
|
В порядке ли высокочастотные динамики?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените динамик(-и)■
|
-
Отсоедините разъем А (18Р) стереоусилителя и разъем динамика.
-
Проверьте неразрывность цепи между "массой" кузова и разъемом А (18Р) стереоусилителя в соответствии с таблицей.
|
Динамик
|
Клемма стереоусилителя
|
Цвет провода
|
|
Левый передний динамик двери, левый передний высокочастотный динамик
|
A16 (+)
|
BLK
|
|
A7 (-)
|
BLU
|
|
Правый передний динамик двери, правый передний высокочастотный динамик
|
A15 (+)
|
RED
|
|
A6 (-)
|
GRN
|
|
Динамик левой задней двери
|
A13 (+)
|
WHT
|
|
A4 (-)
|
GRN
|
|
Динамик правой задней двери
|
A12 (+)
|
RED
|
|
А3 (-)
|
BLU
|
|
Передний центральный динамик
|
A11 (+)
|
YEL
|
|
A2 (-)
|
BLU
|
|
Низкочастотный динамик
|
A10 (+)
|
GRY
|
|
A1 (-)
|
LT BLU
|
|
Левый задний динамик
|
A17 (+)
|
YEL
|
|
A8 (-)
|
BRN
|
|
Правый задний динамик
|
A14 (+)
|
BLU [PNK]
|
|
A5 (-)
|
ORN [BRN]
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните разрыв в проводе между стереоусилителем и динамиком.■
|
|
НЕТ
|
-
|
|
-
Соедините с помощью провода-перемычки клеммы (+) и (-) динамика.
|

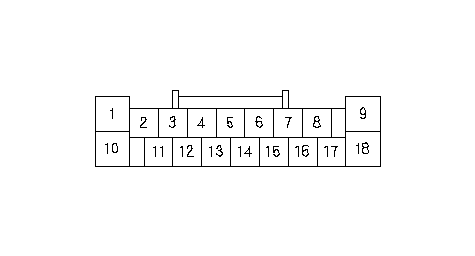

РАЗЪЕМ А (18Р) СТЕРЕОУСИЛИТЕЛЯ
Сторона проводов клемм-выходов
}
|
-
Проверьте неразрывность цепи между "массой" кузова и разъемом В (18Р) стереоусилителя в соответствии с таблицей.
|
Динамик
|
Клемма стереоусилителя
|
Цвет провода
|
|
Левый передний динамик двери, левый передний высокочастотный динамик
|
A16 (+)
|
BLK
|
|
A7 (-)
|
BLU
|
|
Правый передний динамик двери, правый передний высокочастотный динамик
|
A15 (+)
|
RED
|
|
A6 (-)
|
GRN
|
|
Динамик левой задней двери
|
A13 (+)
|
WHT
|
|
A4 (-)
|
GRN
|
|
Динамик правой задней двери
|
A12 (+)
|
RED
|
|
А3 (-)
|
BLU
|
|
Передний центральный динамик
|
A11 (+)
|
YEL
|
|
A2 (-)
|
BLU
|
|
Низкочастотный динамик
|
A10 (+)
|
GRY
|
|
A1 (-)
|
LT BLU
|
|
Левый задний динамик
|
A17 (+)
|
YEL
|
|
A8 (-)
|
BRN
|
|
Правый задний динамик
|
A14 (+)
|
BLU [PNK]
|
|
A5 (-)
|
ORN [BRN]
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между стереоусилителем и динамиком или блоком управления сетью динамиков дверей.■
|
-
Отсоедините провод-перемычку.
|

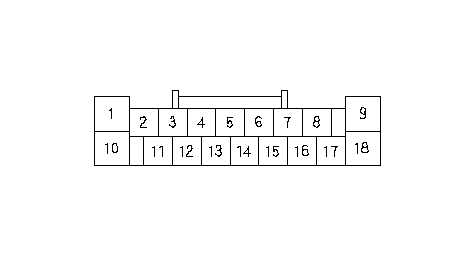

РАЗЪЕМ А (18Р) СТЕРЕОУСИЛИТЕЛЯ
Сторона проводов клемм-выходов
}
|
-
Замерьте напряжение между клеммой № 18 разъема А (18P) стереоусилителя и "массой".
|
Есть ли напряжение аккумулятора?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между предохранителем № 15 (20А) в блоке реле/предохранителей со стороны пассажира и клеммой № 18 разъема В (18Р) стереоусилителя.■
|
-
Отсоедините разъем В (28Р) стереоусилителя.
-
Включите зажигание, повернув ключ в положение ON (II).
|

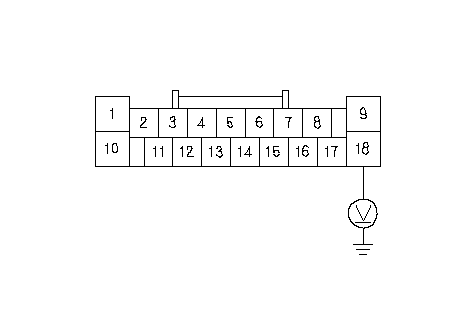

РАЗЪЕМ А (18Р) СТЕРЕОУСИЛИТЕЛЯ
+B (LT BLU)
Сторона проводов клемм-выходов
}
|
-
Замерьте напряжение между клеммой № 3 разъема В (28P) стереоусилителя и "массой".
|
Есть ли напряжение аккумулятора?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между клеммой № 3 28P разъема В стереоусилителя и клеммой № 17 разъема А (24P) аудиоблока.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|

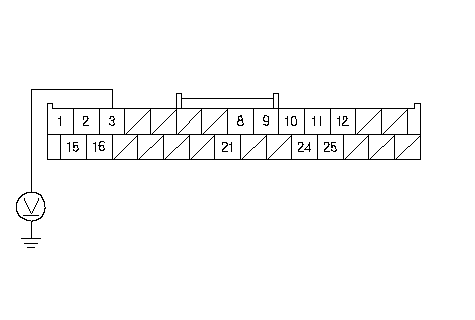

РАЗЪЕМ В (28Р) СТЕРЕОУСИЛИТЕЛЯ
SWD +B (YEL)
Сторона проводов клемм-выходов
}
|
-
Проверьте неразрывность цепи между клеммой № 9 разъема А (18Р), клеммой № 2 разъема В (24Р) стереоусилителя и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните замыкание на "массу" в цепи между клеммой № 9 разъема А (18Р), клеммой № 2 разъема В (24Р) стереоусилителя и "массой" кузова (G601, G401):
(G401) ,
(G601).
■
|
-
Отсоедините разъем А (24Р) аудиоблока, разъем В (28Р) стереоусилителя и разъем С (12Р) аудиоблока.
ПРИМЕЧАНИЕ: Извлеките все диски перед отсоединением аудиоблока и устройства смены компакт-дисков для предотвращения повреждений механизма загрузки проигрывателя.
|

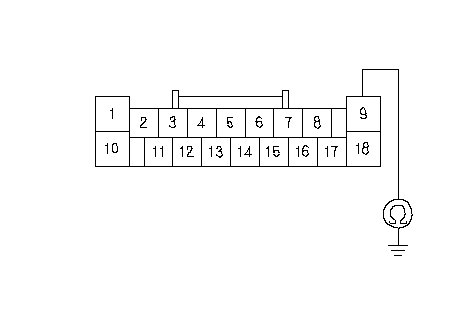

РАЗЪЕМ А (18Р) СТЕРЕОУСИЛИТЕЛЯ
GND (BLK)
Сторона проводов клемм-выходов
}
РАЗЪЕМ В (28Р) СТЕРЕОУСИЛИТЕЛЯ
GND (BLK)
Сторона проводов клемм-выходов
}
|
-
Проверьте неразрывность цепи между разъемом А (24Р) аудиоблока, разъемом С (12Р) и разъем В (28Р) стереоусилителя в соответствии с таблицей.
|
Разъем аудиоблока
|
Клемма стереоусилителя
|
|
A17 (WHT)
|
B3 (YEL)
|
|
A18 (GRN)
|
B25 (RED)
|
|
A19 (BLK)
|
B11(GRN)
|
|
A21 (GRY)
|
B12 (GRY)
|
|
A22 (WHT)
|
B24 (WHT)
|
|
A23 (RED)
|
B10 (BLK)
|
|
C1 (RED)
|
B1 (RED)
|
|
C2(GRN)
|
B15(GRN)
|
|
C7 (GRY)
|
B16 (GRY)
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв соответствующего провода между аудиоблоком и стереоусилителем.■
|
|
РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
РАЗЪЕМ C (12P) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов

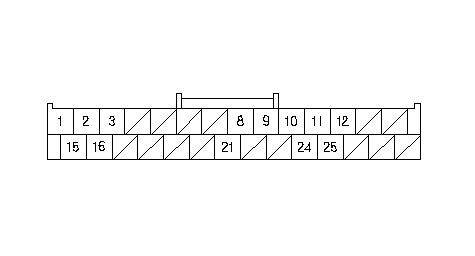

РАЗЪЕМ В (28Р) СТЕРЕОУСИЛИТЕЛЯ
Сторона проводов клемм-выходов
}
|
-
Проверьте неразрывность цепи между разъемом В (28Р) стереоусилителя и "массой" кузова в соответствии с таблицей.
|
Разъем стереоусилителя
|
Цвет провода
|
|
B1
|
RED
|
|
B3
|
YEL
|
|
B10
|
BLK
|
|
B11
|
GRN
|
|
B15
|
GRN
|
|
B24
|
WHT
|
|
B25
|
RED
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" провода между аудиоблоком и стереоусилителем.■
|
|
НЕТ
|
-
|
|
|

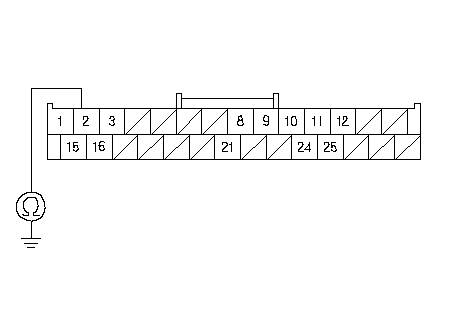

РАЗЪЕМ В (28Р) СТЕРЕОУСИЛИТЕЛЯ
Сторона проводов клемм-выходов
}
|
-
Проверьте непрерывность соединения между клеммами разъема А (24Р) стереоусилителя в соответствии с таблицей.
|
От клемм
|
К клеммам
|
|
Разъем стереоусилителя
|
Разъем аудиоблока
|
Разъем стереоусилителя
|
Разъем аудиоблока
|
|
B16 (GRY)
|
C7 (GRY)
|
B1 (RED)
|
C1 (RED)
|
|
B15(GRN)
|
C2(GRN)
|
|
B12 (GRY)
|
A21 (GRY)
|
B25 (RED)
|
A18 (GRN)
|
|
B11(GRN)
|
A19 (BLK)
|
|
B24 (WHT)
|
A22 (WHT)
|
|
B10 (BLK)
|
A23 (RED)
|
|
B1 (RED)
|
B1 (RED)
|
|
Есть ли неразрывность цепи между какими-либо из этих клемм?
|
|
ДА
|
-
|
Устраните разрыв в проводе между аудиоблоком и стереоусилителем (замените соответствующий экранированный жгут).■
|
|
НЕТ
|
-
|
|
|

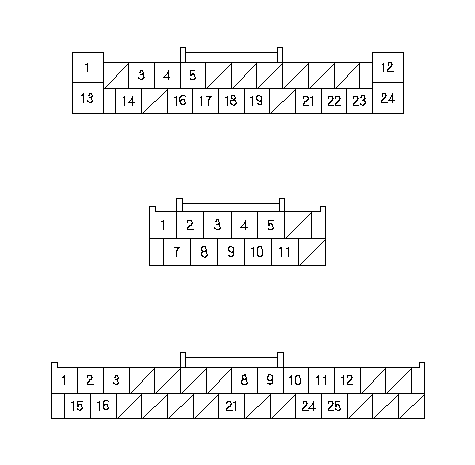

РАЗЪЕМ А (24Р ) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
РАЗЪЕМ C (12P) БЛОКА АУДИОСИСТЕМЫ
Сторона проводов клемм-выходов
РАЗЪЕМ В (28Р) СТЕРЕОУСИЛИТЕЛЯ
Сторона проводов клемм-выходов
}
|
