Перечень расположения компонентов CMBS

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

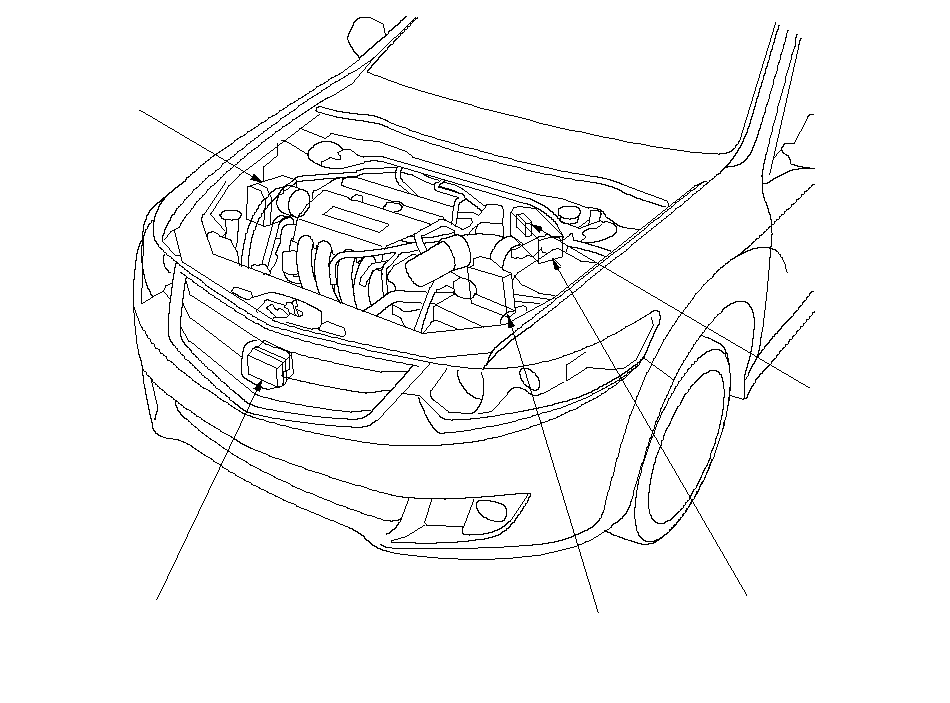

Блок ECM/PCM

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

БЛОК УПРАВЛЕНИЯ-МОДУЛЯТОРА VSA

На рисунке показана модель с ЛРК, модель с ПРК аналогична.

РАДАР МИЛИММЕТРОВЫХ ВОЛН
Удаление/установка,
Нацеливание радара миллиметровых волн,

}

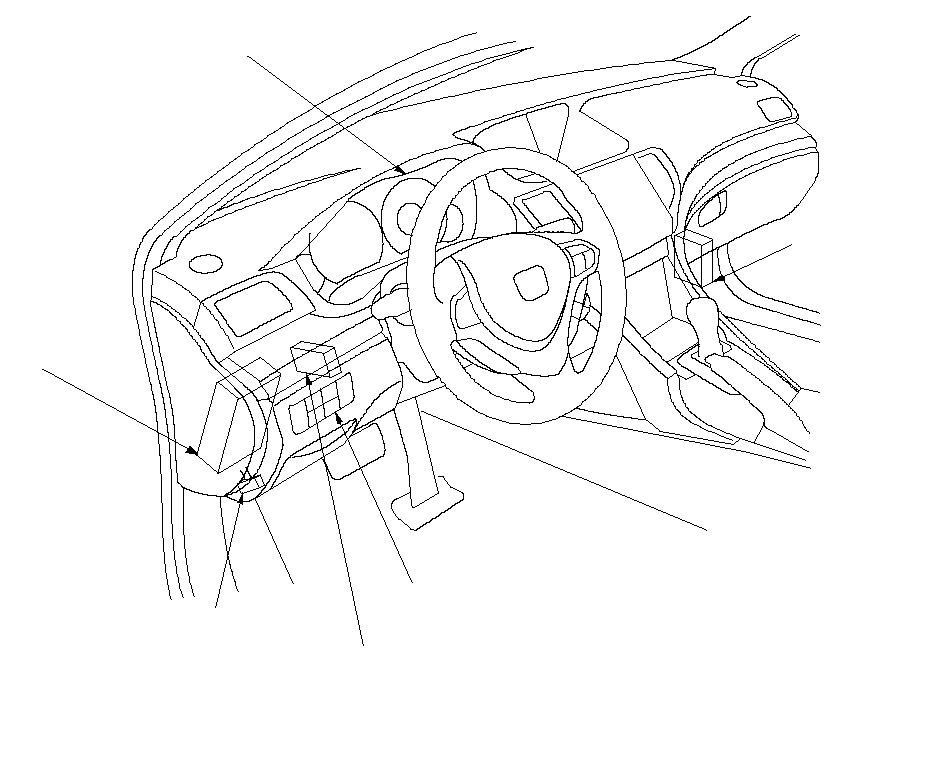

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ (DLC)

БЛОК ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ УПРАВЛЕНИЯ
СО СТОРОНЫ ВОДИТЕЛЯ

БЛОК ПРЕДОХРАНИТЕЛЕЙ/РЕЛЕ
ПОД ПАНЕЛЬЮ УПРАВЛЕНИЯ
СО СТОРОНЫ ПАССАЖИРА

ВЫКЛЮЧАТЕЛЬ CMBS OFF
Проверка/замена,

На рисунке показана модель с ЛРК, модель с ПРК аналогична.

}
