Снятие/установка радара миллиметровых волн
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
-

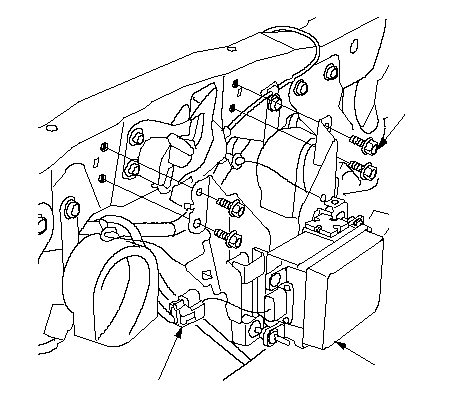

Отсоедините 5Р разъем (А) от радара миллиметровых волн (В).
-
Снимите болты и радар миллиметровых волн.
ПРИМЕЧАНИЕ: Перейдите к
Этап 8
, если нет необходимости разбирать радар миллиметровых волн и основной кронштейн (С).
|
A
B
C
}
|
-

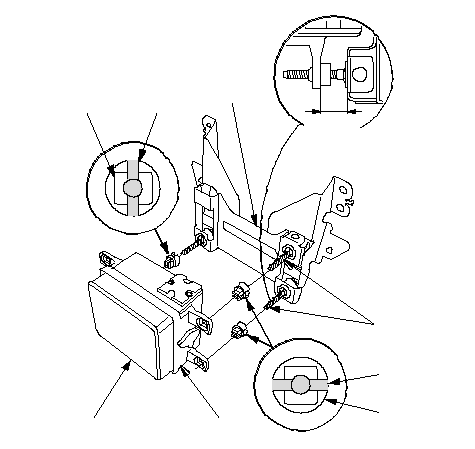

Слегка ослабьте болты (A) и снимите радар миллиметровых волн (В) с основного кронштейна (С).
ПРИМЕЧАНИЕ:
-
Не разбирайте радар миллиметровых волн.
-
Если вы разобрали основной кронштейн, всегда используйте новые шайбы для винтов (D).
-
Установите новые шайбы для винтов на радар миллиметровых волн. Расположите левую канавку шайбы горизонтально (Е) и правую - вертикально (Е).
-
Слегка затяните болт основного кронштейна, пока зазор между радаром миллиметровых волн и основным кронштейном не будет 16 мм (F). Убедитесь, что радар миллиметровых волн параллелен основному кронштейну.
-
Почистите поверхность радара миллиметровых волн (G).
|
A
D
E
B
C
D
E
G
16 мм
F
}
|
-
Установите радар миллиметровых волн (А), затем затяните болты в последовательности, указанной ниже.
-
Подсоедините 5Р разъем (В) к радару миллиметровых волн.
-
-
|
(2)
9.8 N·m
(1.0 kgf·m)
(3)
A
B
(1)
(4)
}
|
