Установка промежуточного вала
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
Очистите поверхности, которыми промежуточный вал контактирует с дифференциалом, и продуйте сжатым воздухом.
ПРИМЕЧАНИЕ: Не протирайте растворителем резиновые детали.
-

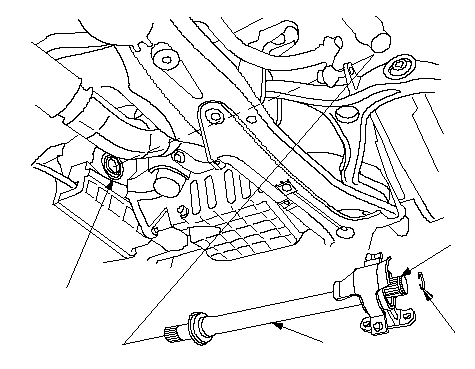

Установите новое установочное кольцо (A) в соответствующую канавку установочного кольца (B) промежуточного вала (C).
ПРИМЕЧАНИЕ: На рисунке показана модель с двигателем K24Z3.
-
Правильно вставьте промежуточный вал в сборе в дифференциал.
ПРИМЕЧАНИЕ: Аккуратно вставляйте промежуточный вал горизонтально, чтобы не повредить сальник (D).
|
C
D
A
B
}
|
-

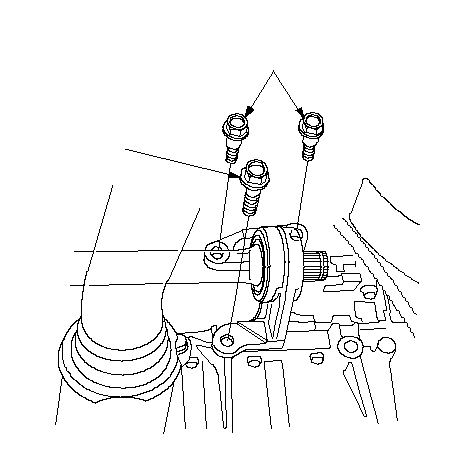

Заверните болт с буртом (А) и два установочных болта (В).
-
|
Модель двигателя R20A3
B
10 x 1.25 mm
39 N·m (4.0 kgf·m)
A
12 x 1.25 mm
64 N·m
(6.5 kgf·m)
}
Модель двигателя K24Z3
A
10 x 1.25 mm
39 N·m
(4.0 kgf·m)
B
10 x 1.25 mm
39 N·m (4.0 kgf·m)
}
|
-

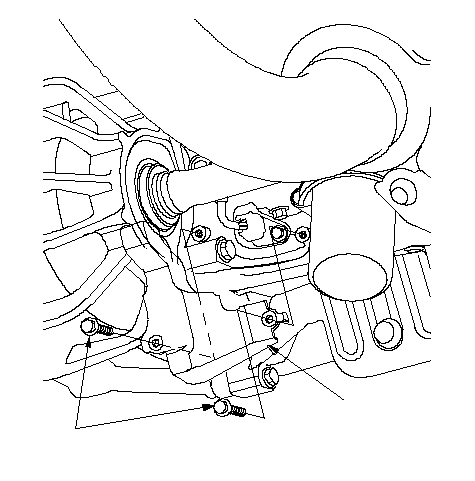

Двигатель K24Z3, модель с МКП: Установите крышку датчика СКР (А) на блок цилиндров двигателя.
-
Заполните коробку передач рекомендованной жидкостью:
-
-
Проверьте работу автомобиля на ходу.
|
A
6 x 1.0 mm
12 N·m (1.2 kgf·m)
}
|
