Осмотр и замена задней тормозной колодки
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Требуются специальные инструменты
Ключ для контргайки, 5,5 x 30 мм
07916-6390001
|
|
Частое вдыхание пыли, образующейся в результате износа тормозных накладок, независимо от их материала, может иметь опасные последствия для вашего здоровья.
-
Избегайте попадания частиц пыли, образующейся в результате износа тормозных накладок, в дыхательные пути.
-
Не используйте сжатый воздух или кисти для очистки узлов тормозных механизмов. Используйте подходящий пылесос.
|
Проверка задних дисковых тормозов
-
-
Снимите заднее колесо.
-
Измерьте толщину (А) внутренней (В) и наружной (С) тормозной колодки. При измерениях не учитывайте толщину самой колодки.
|
Толщина тормозной накладки:
|
|
|
Стандарт:
|
8,3-9,0 мм
|
|
|
Предел рабочего диапазона:
|
1,0 мм
|
-
Если толщина какой-либо колодки окажется меньше предельно допустимой, необходимо заменить комплект задних тормозных колодок.
-
Очистите установочные поверхности тормозного диска и внутренней поверхности диска колеса и установите задние колеса.
|
A
B
C
A
}
|
|
Замена задних дисковых тормозов
-
Слейте немного тормозной жидкости из главного цилиндра.
-
-
Снимите заднее колесо.
-

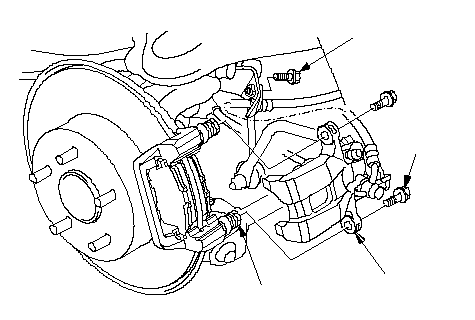

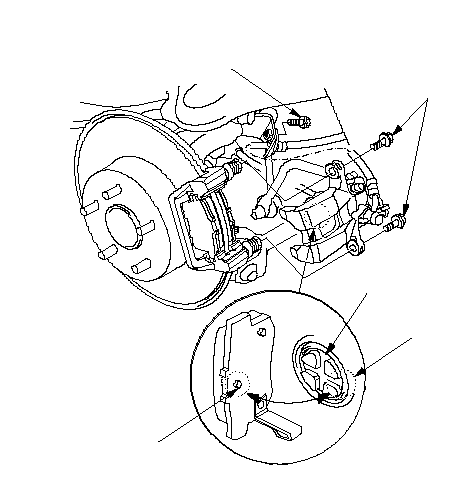

Отверните крепежные болты тормозного шланга (А).
-
Выверните фланцевые болты (В), удерживая соответствующий штифт суппорта (С) ключом. Аккуратно, чтобы не повредить уплотнения направляющих осей, снимите суппорт (D). Проверьте шланг, манжеты штифтов и троса стояночного тормоза на наличие повреждений и износа.
ПРИМЕЧАНИЕ: Не перегибайте тормозной шланг и шланг стояночного тормоза.
|
A
8 x 1.25 mm
B
8 x 1.0 mm
C
D
}
|
-
Снимите прокладки колодок (А) и сами колодки (В).
|
A
B
}
|
-
Снимите фиксаторы накладок (А).
-

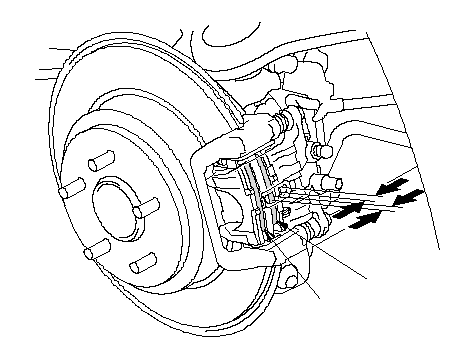

Тщательно очистите скобу суппорта (В), удалите ржавчину и проверьте, чтобы на ней не было зарубок и трещин. Убедитесь, что штифты суппорта (С) свободно двигаются внутрь и наружу. При необходимости очистите и смажьте.
-
-

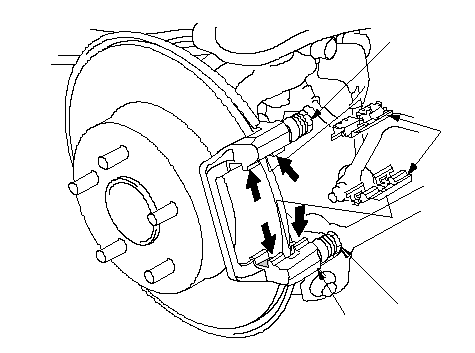

Нанесите смазку Molykote M77 на фиксаторы в местах их соприкосновения (указаны стрелками) напротив скобы суппорта.
-
Установите фиксирующие пластины колодок. Удалите излишки смазки тряпкой. Не допускайте попадания смазки на поверхность тормозных дисков и тормозных колодок.
|
A
B
C
C
}
|
-

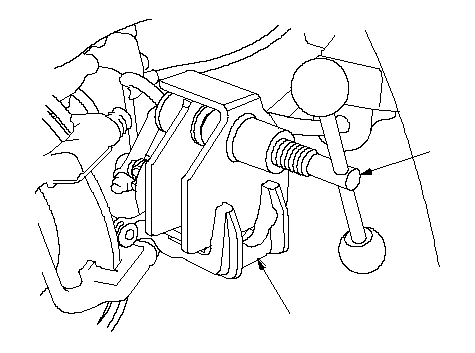

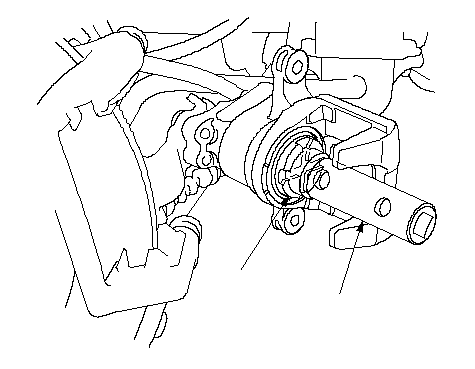

Вставьте поршень (А) суппорта в цилиндр, вращая поршень по часовой стрелке при помощи ключа для контргаек.
|
A
07916-6390001
}
|
-

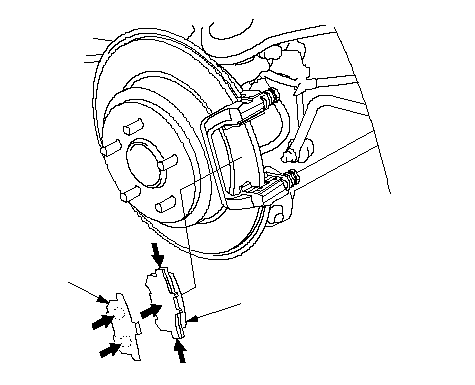

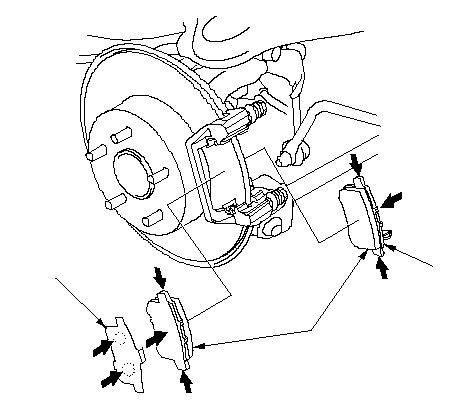

Нанесите смазку Molykote M77 на прокладки (А) со стороны тормозных колодок, заднюю часть тормозных колодок (В) и другие места, указанные стрелками. Уберите излишки смазки с прокладок и колодок. Не допускайте попадания смазки на поверхность тормозных дисков и тормозных накладок. Смазка, попавшая на тормозные диски или накладки, снижает эффективность торможения.
-
Правильно установите тормозные накладки и шайбы. Тормозную накладку установите датчиком износа (С) внутрь. Если вы повторно используете тормозные накладки, всегда устанавливайте их в первоначальное положение, в противном случае будет снижена эффективность торможения.
|
A
B
C
}
|
-

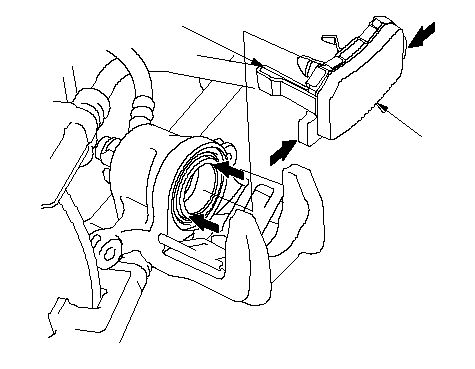

Совместите отметку (A) на поршне (B) с отметкой (C) на внутренней колодке. Смажьте подставку смазкой для резиновых деталей, чтобы избежать перекручивания манжеты поршня. Если манжета поршня перекручена, установите ее правильно.
ПРИМЕЧАНИЕ: Будьте осторожны при движении поршня обратно в суппорт - тормозная жидкость может вылиться из главного цилиндра.
-
Установите плавающую скобу. Закрутите фланцевый болт (D) и затяните его до указанного момента, удерживая штифт ключом. При этом будьте осторожны, чтобы не повредить манжеты штифта и троса стояночного тормоза.
-
Вкрутите крепежный болт тормозного шланга (Е).
-
Очистите установочные поверхности тормозного диска и внутренней поверхности диска колеса и установите задние колеса.
-
Нажмите несколько раз на педаль тормоза и убедитесь в том, что тормозная система в рабочем состоянии.
ПРИМЕЧАНИЕ: Задействование тормозов сразу после замены всего комплекта тормозных накладок может потребовать увеличения хода педали. После нескольких нажатий на педаль тормоза, нормальный ход педали восстановится.
-
Добавьте тормозной жидкости, если требуется.
-
-
|
D
8 x 1.0 mm
23 N·m
(2.3 kgf·m)
E
8 x 1.25 mm
22 N·m (2.2 kgf·m)
A
B
C
}
|
|
Проверка заднего барабана дискового тормоза
-
-
Снимите заднее колесо.
-
Измерьте толщину (А) внутренней (В) и наружной (С) тормозной накладки. При измерениях не учитывайте толщину самой колодки.
|
Толщина тормозной накладки:
|
|
|
Стандартный:
|
8,3-9,0 мм
|
|
|
Предел рабочего диапазона:
|
1,6 мм
|
-
Если толщина какой-либо колодки окажется меньше предельно допустимой, необходимо заменить весь комплект задних тормозных колодок.
-
Очистите контактные поверхности тормозного диска/барабана и внутреннюю поверхность колеса, затем установите задние колеса.
|
B
C
A
A
}
|
|
Замена заднего барабана дискового тормоза
-
Слейте немного тормозной жидкости из главного цилиндра.
-
-
Снимите заднее колесо.
-

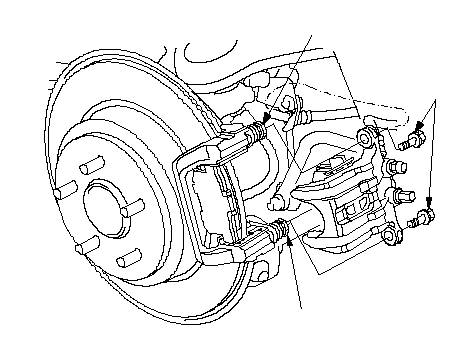

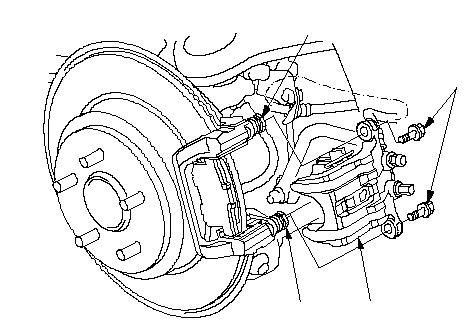

Выверните фланцевые болты (А), удерживая соотвествующий штифт суппорта (В) накидным ключом. Постарайтесь не повредить манжету штифта и снимите суппорт (C). Проверьте на отсутствие повреждений и износа шланг и манжеты шплинтов.
ПРИМЕЧАНИЕ: Не перекручивайте тормозной шланг, это может привести к его повреждению.
|
B
C
B
A
8 x 1.0 mm
}
|
-

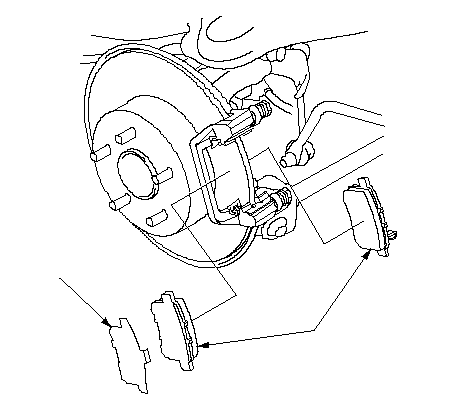

Снимите внешние накладки (А) и прокладки накладок (В).
|
A
B
}
|
-

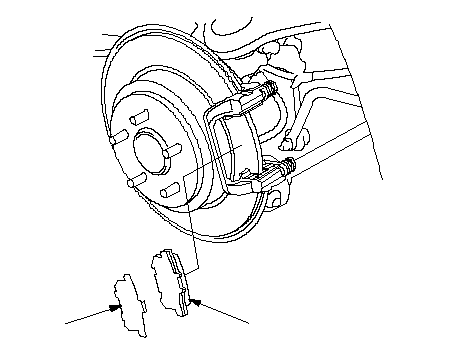

Извлеките внутреннюю тормозную колодку (А) из "плавающей" скобы суппорта.
|
A
}
|
-
Снимите фиксаторы накладок (А).
ПРИМЕЧАНИЕ: Фиксаторы верхней и нижней колодок различаются. При установке убедитесь, что фиксаторы находятся в нужном положении.
-

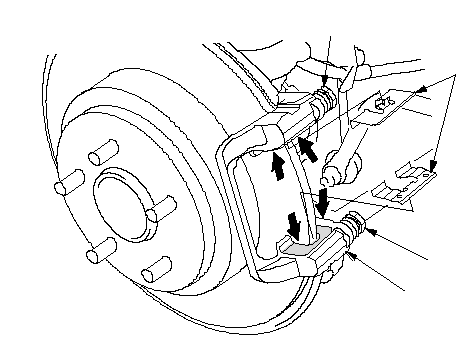

Тщательно очистите скобу суппорта (В), удалите ржавчину и проверьте, чтобы на ней не было зарубок и трещин.
Убедитесь, что штифты суппорта (С) свободно двигаются внутрь и наружу. При необходимости очистите и смажьте.
-
Убедитесь, что тормозной диск/барабан не имеет трещин и прочих повреждений.
-
Нанесите смазку Molykote M77 на фиксаторы в местах их соприкосновения (указаны стрелками) напротив скобы суппорта.
-
Установите фиксирующие пластины колодок. Удалите излишки смазки тряпкой. Не допускайте попадания смазки на поверхность тормозных дисков и тормозных накладок.
|
A
B
C
C
}
|
-
Установите компрессор (А) поршня тормозного суппорта (продается в магазинах) на корпус суппорта (В).
-
Вожмите поршень при помощи компрессора, чтобы установить суппорт на колодки. Убедитесь, что манжета поршня находится в правильном положении, иначе он будет поврежден во время установки суппорта.
ПРИМЕЧАНИЕ: Будьте осторожны при вжимании поршня; тормозная жидкость может вылиться из бачка главного цилиндра. Если тормозная жидкость прольется на окрашенную поверхность, незамедлительно смойте ее водой.
-
Снимите компрессор поршня тормозного суппорта.
|
A
B
}
|
-
Нанесите смазку Molykote M77 на прокладки (А) со стороны тормозных колодок, заднюю часть тормозных колодок (В) и другие места, указанные стрелками. Уберите излишки смазки с прокладок и колодок. Не допускайте попадания смазки на поверхность тормозных дисков и тормозных накладок. Смазка, попавшая на тормозные диски или накладки, снижает эффективность торможения.
-

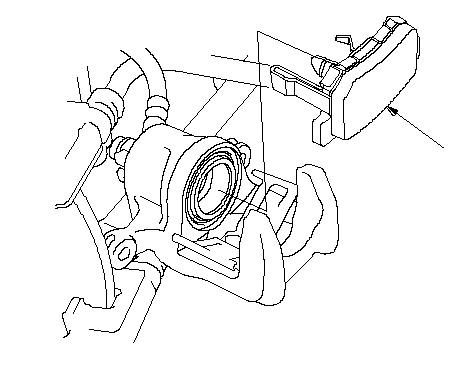

Правильно установите тормозные колодки и их прокладки. Тормозную накладку установите датчиком износа (С) внутрь. Если вы повторно используете тормозные накладки, всегда устанавливайте их в первоначальное положение, в противном случае будет снижена эффективность торможения.
|
Установка наружной тормозной колодки
A
B
}
Установка внутренней тормозной колодки
B
C
}
|
-
Установите суппорт в надлежащее положение. Установите фланцевые болты (А) и затяните до рекомендованного момента. При этом удерживайте штифт суппорта ключом. Не повредите уплотнения направляющих осей.
-
Очистите контактные поверхности тормозного диска/барабана и внутреннюю поверхность колеса, затем установите задние колеса.
-
Нажмите несколько раз на педаль тормоза и убедитесь в том, что тормозная система в рабочем состоянии.
ПРИМЕЧАНИЕ: Задействование тормозов сразу после замены всего комплекта тормозных накладок может потребовать увеличения хода педали. После нескольких нажатий на педаль тормоза, нормальный ход педали восстановится.
-
Добавьте тормозной жидкости, если требуется.
-
После установки проверьте шланг и места соединений трубопроводов, на которых не должно быть следов подтекания тормозной жидкости, при необходимости подтяните соединения.
|
B
B
A
8 x 1.0 mm
23 N·m
(2.3 kgf·m)
}
|
