Осмотр заднего тормозного диска

Поднимите заднюю часть автомобиля и установите в соответствующих местах страхующие подпорки.

Снимите заднее колесо.

Снимите тормозные накладки: Тип заднего дискового тормоза, задний барабан дискового тормоза типа.

Убедитесь, что поверхность тормозного диска или диска/барабана без трещин и прочих повреждений. Тщательно очистите поверхность тормозного диска или диска/барабана и удалите ржавчину.

Установите подходящие плоские шайбы (А) и гайки (В) колеса, затянув гайки до рекомендованного момента, чтобы надежно зафиксировать тормозной диск или диск/барабан на ступице.

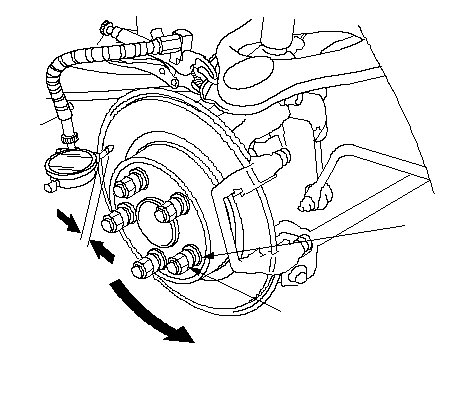

Установите приспособление с микрометром для замера тормозного диска или диска/барабана на расстоянии 10 мм от наружного края тормозного диска или диска/барабана.

Износ тормозного диска или диска/барабана:
	Предел рабочего диапазона:	0,04 мм

Если состояние тормозного диска или диска/барабана не соответствует рабочему, проточите тормозной диск или диск/барабан на доступном в продаже специальном токарном станке, не снимая тормозной диск с автомобиля.

Максимальный предел для токарной обработки:

8,0 мм

ПРИМЕЧАНИЕ:

Очистите контактные поверхности тормозного диска или диска/барабана и внутреннюю поверхность колеса, затем установите задние колеса.

Поднимите заднюю часть автомобиля и установите в соответствующих местах страхующие подпорки.

Снимите заднее колесо.

Снимите тормозные накладки: Тип заднего дискового тормоза, задний барабан дискового тормоза типа.

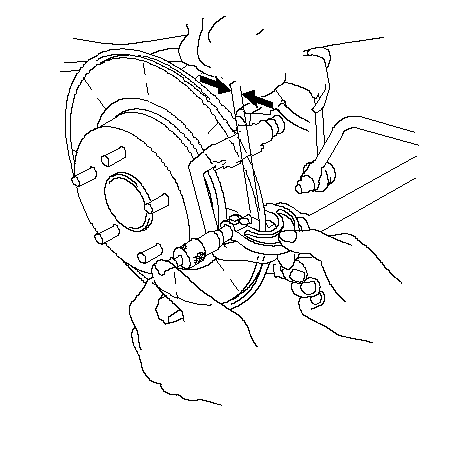

При помощи микрометра измерьте толщину тормозного диска или диска/барабана в восьми точках, под углом около 45° друг от друга и в 10 мм от внешнего края тормозного диска или диска/барабана. Если наименьшее значение измерения меньше максимально допустимого предела, замените тормозной диск или диск/барабан.

Толщина тормозного диска или диска/барабана:
	Стандартный:			8,9−9,1 мм
	Максимальный предел для токарной обработки:			8,0 мм
Параллельность тормозного диска или диска/барабана:
	0,015 мм максимум.

ПРИМЕЧАНИЕ: Это максимально допустимая разница между измерениями толщины.

Если параллельность тормозного диска или диска/барабана не соответствует допустимой, проточите тормозной диск или диск/барабан на доступном в продаже специальном токарном станке, не снимая тормозной диск с автомобиля.

ПРИМЕЧАНИЕ: Если толщина тормозного диска или диска/барабана выходит за сервисные переделы подточки, замените его.

Очистите контактные поверхности тормозного диска или диска/барабана и внутреннюю поверхность колеса, затем установите задние колеса.
