Замена заднего тормозного диска
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Тип задних дисковых тормозов
ПРИМЕЧАНИЕ: Не допускайте попадания смазки на поверхность тормозного диска и тормозных колодок.
-
-
Снимите заднее колесо.
-
Полностью отпустите рычаг стояночного тормоза.
-
-

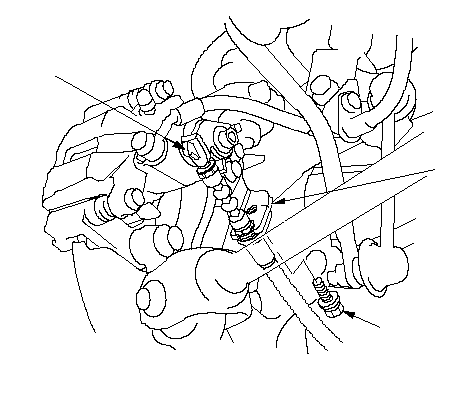

Открутите фланцевый болт (А) с рычага (В).
-
Отсоедините трос стояночного тормоза от рычага (С).
|
A
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
C
B
}
|
-

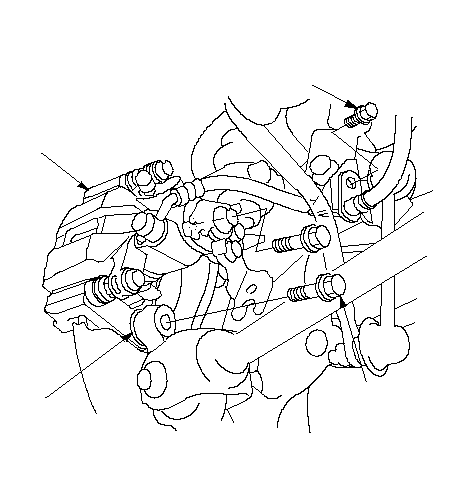

Отверните крепежные болты тормозного шланга (А).
-

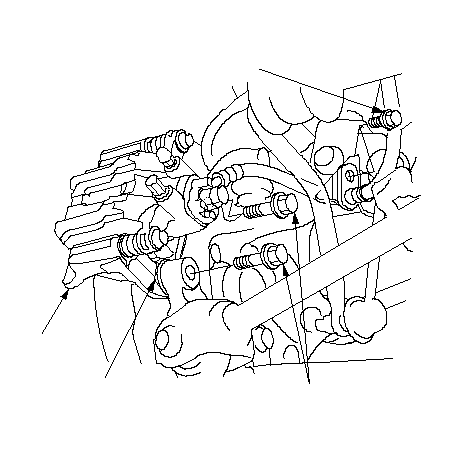

Вывинтите болты (В) крепления суппорта и снимите суппорт (С) с опоры подшипника заднего колеса. Чтобы не повредить суппорт и тормозной шланг, закрепите суппорт на кузове автомобиля с помощью куска проволоки. Не перекручивайте тормозной шланг и трос стояночного тормоза.
|
A
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
B
12 x 1.25 mm
108 N·m
(11.0 kgf·m)
D
C
}
|
-

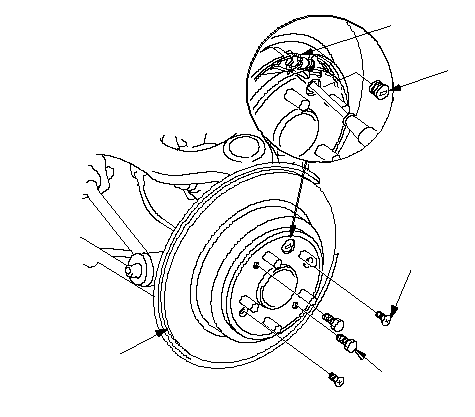

Выкрутите винты с плоской головкой (А) крепления тормозного диска.
-
Снимите тормозной диск (В) с блока подшипника ступицы.
ПРИМЕЧАНИЕ: Если тормозной диск приклеился к узлу ступицы, закрутите два болта 8 x 1,25 мм (С) в тормозной диск, чтобы отделить его от узла ступицы. Поворачивайте каждый болт поочередно на 90 градусов, чтоба предотвратить перекос диска.
-
Установите тормозной диск, выполняя операции в порядке, обратном снятию. Обратите внимание на следующее:
-
После установки тормозного суппорта убедитесь, что расстояние между нижней тягой B и тросом стояночного тормоза больше 5 мм.
-
Очистите установочные поверхности тормозного диска и внутренней поверхности диска колеса и установите заднее колесо.
|
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
C
8 x 1.25 mm
B
}
|
|
Тип заднего тормозного барабана
ПРИМЕЧАНИЕ: Не допускайте попадания смазки на поверхность тормозного диска/барабана и тормозных колодок.
-
-
Снимите заднее колесо.
-
Полностью отпустите рычаг стояночного тормоза.
-
Отверните крепежные болты тормозного шланга (А).
-
Вывинтите болты (В) крепления суппорта и снимите суппорт (С) с опоры подшипника заднего колеса. Чтобы не повредить суппорт и тормозной шланг, закрепите суппорт на кузове автомобиля с помощью куска проволоки. Не следует слишком сильно перегибать тормозной шланг.
|
B
12 x 1.25 mm
108 N·m
(11.0 kgf·m)
A
8 x 1.25 mm
22 N·m (2.2 kgf·m)
D
C
}
|
-
Выкрутите винты с плоской головкой (А) крепления тормозного диска.
-
Снимите тормозной диск/барабан (В) с блока подшипника ступицы.
ПРИМЕЧАНИЕ:
-
Снимите заглушку (С), затем поворачивайте натяжную гайку (D) с помощью отвертки с плоским жалом до тех пор, пока колодки не ослабнут, если это необходимо.
-
Если тормозной диск/барабан приклеился к узлу ступицы, закрутите два болта 8 x 1,25 мм (Е) в тормозной диск/барабан, чтобы отделить его от узла ступицы. Крутите болты поочередно, поворачивая на 90 градусов, чтобы предотвратить перекос диска/барабана.
-
Установите тормозной диск/барабан, выполняя операции в порядке, обратном снятию. Обратите внимание на следующее:
-
Очистите контактные поверхности тормозного диска/барабана и внутреннюю поверхность колеса, затем установите заднее колесо.
|
A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
E
8 x 1.25 mm
D
B
C
}
|
