Проверка стояночного тормоза
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
|
Частое вдыхание продуктов износа тормозных накладок, вне зависимости от их материала, может иметь вредные последствия для вашего здоровья.
|
-
-
Снимите заднее колесо.
-
|
|
|
|
|
Частое вдыхание продуктов износа тормозных накладок, вне зависимости от их материала, может иметь вредные последствия для вашего здоровья.
|
-
-
Снимите заднее колесо.
-
|

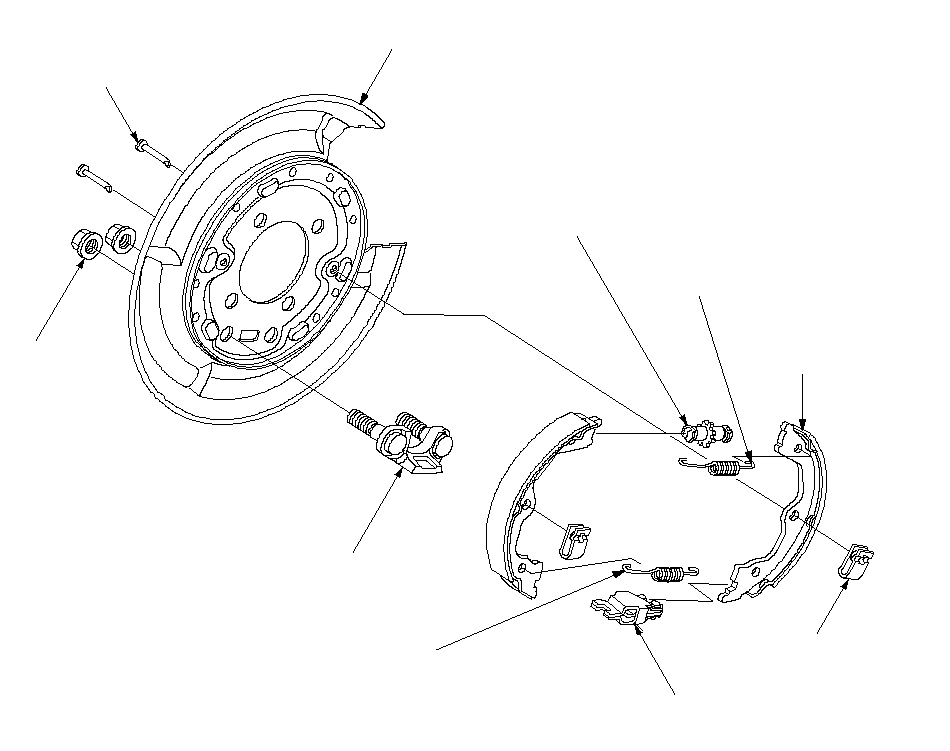

ШТИФТ НАТЯЖЕНИЯ
ЩИТ ТОРМОЗА
Проверьте наличие деформации.
РЕГУЛИРОВОЧНЫЙ БЛОК
Проверьте зубчики
на наличие износа и степень повреждения.
ВЕРХНЯЯ ВОЗВРАТНАЯ ПРУЖИНА
Проверьте степень затяжки
и наличие повреждений.
ТОРМОЗНАЯ КОЛОДКА
Если тормозные колодки необходимо
использовать повторно, отметьте и верните
все в прежнее положение.
СТОПОРНАЯ ПРУЖИНА
Надежно укрепите на
натяжном штифте.
РЫЧАГ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ
Помечены слева и справа.
НАКИДНАЯ ГАЙКА
14 x 1,5 мм
98,1 Н·м
(10,0 кгс·м)
КРЕПЕЖНЫЙ БОЛТ
НИЖНЯЯ ВОЗВРАТНАЯ ПРУЖИНА
Проверьте степень затяжки
и наличие повреждений.
}
|
|
|
-

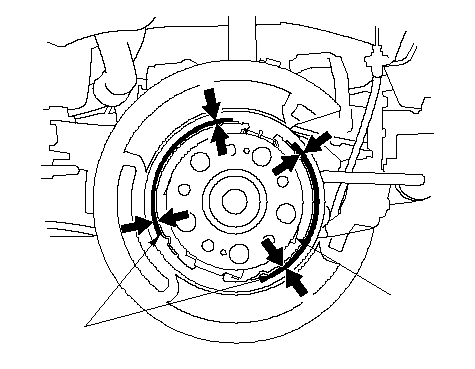

Проверьте тормозные накладки (А), чтобы убедиться в отсутствии трещин, замасливания, износа и загрязнения.
-
Измерение толщины тормозных шлангов (В). Измерение не включает толщину тормозных колодок.
|
Толщина накладки стояночного тормоза:
|
|
|
Стандартный:
|
3,4 мм
|
|
|
Предельно допустимое значение:
|
1,0 мм
|
-
-
|
A
B
C
B
B
B
}
|
-

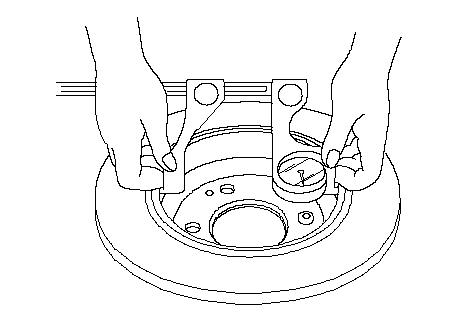

Измерьте внутренний диаметр тормозного барабана штангенциркулем.
|
Внутренний диаметр барабана стояночного тормоза.
|
|
|
Стандартный:
|
189,9-190,0 мм
|
|
|
Предел рабочего диапазона:
|
191,0 мм
|
-
Если внутренний диаметр тормозного барабана больше предельно допустимого значения, замените тормозной диск/барабан.
-
Проверьте тормозной диск/барабан на наличие царапин, бороздок и трещин.
-
Очистите соприкасаемые поверхности тормозного диска/барабана и внутреннюю поверхность колеса, затем установите задние колеса.
|
}
|
