Замена тормозной колодки для стояночного тормоза
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
|
Частое вдыхание пыли, образующейся в результате износа тормозных накладок, независимо от их материала, может иметь опасные последствия для вашего здоровья.
-
Избегайте попадания частиц пыли, образующейся в результате износа тормозных накладок, в дыхательные пути.
-
Не используйте сжатый воздух или кисти для очистки узлов тормозных механизмов. Используйте подходящий пылесос.
|
Разборка
-
-
Снимите заднее колесо.
-
-
Отсоедините и снимите верхние возвратные пружины (А).
-
Снимите блок регулятора (В).
|
A
B
}
|
-

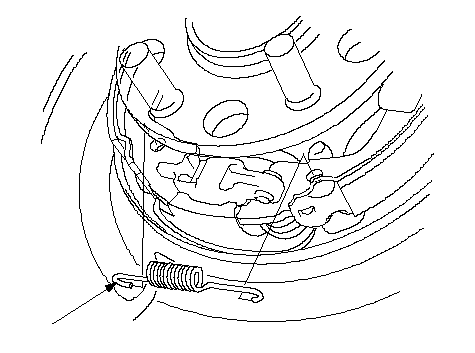

Отсоедините и снимите нижнюю тормозную пружину (А).
|
A
}
|
-
Снимите блок рычага стояночного тормоза (А) и отсоедините его от конца троса стояночного тормоза (В).
|
A
B
}
|
-

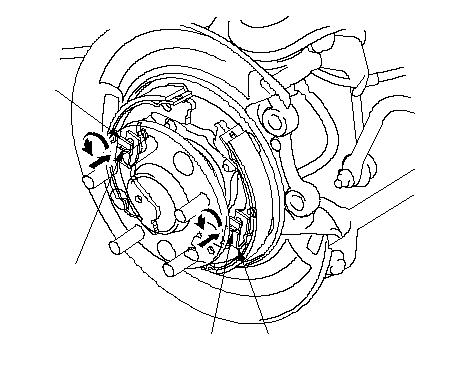

Выньте натяжные штифты (А), нажав на пружину фиксатора (В) и поворачивая палец.
-
Снимите колодки стояночного тормоза (C).
|
A
B
C
A
B
}
|
|
Сборка
-

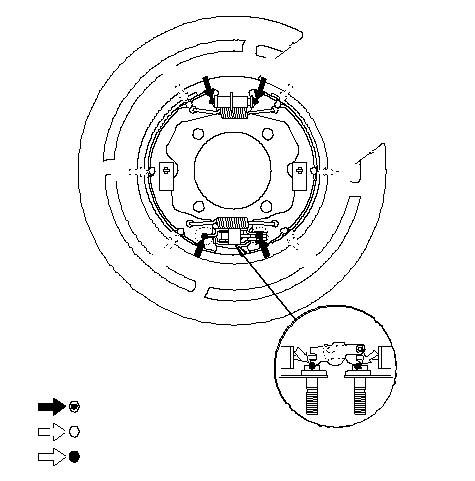

Нанесите смазку Solvest 113 на концы колодок (А), скользящие поверхности (В) и противоположные края тормозных колодок (С), как показано на рисунке. Удалите излишки. Не допускайте попадания смазки на тормозные накладки.
|
Символы смазки:
Наконечники тормозных колодок
A
B
C
B
B
B
B
B
A
A
A
C
Противоположный конец колодки
Скользящая поверхность
}
|
-
Переустановите штифт натяжения (А) и стопорные пружины (В).
|
A
B
A
B
}
|
-

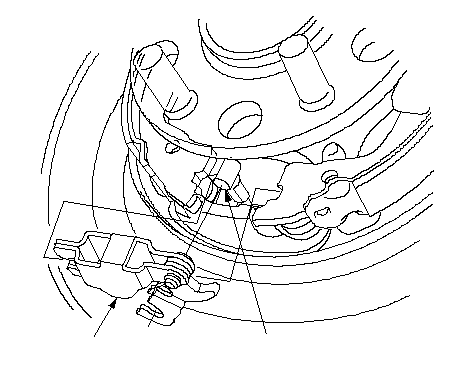

Подсоедините конец троса стояночного тормоза (А) к блоку рычага стояночного тормоза (В) и установите блок рычага стояночного тормоза.
|
B
A
}
|
-
Установите нижнюю возвратную пружину (А).
|
A
}
|
-

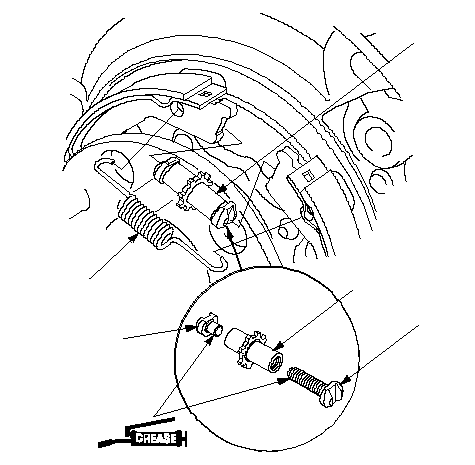

Очистите резьбовые части вилки (А) и нанесите на резьбу смазку. Очистите скользящие поверхности вилки В и нанесите на них смазку. Установите вилки А и В на регулятор (С) и укоротите вилку А, поворачивая регулятор.
-
Установите блоки регулятора тормозных колодок (D) на тормозные колодки стояночного тормоза.
-
Переустановите верхнюю пружину возврата (E).
-
-
|
A
D
E
B
C
}
|
