Замена крепежного болта рулевого колеса
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
Требуются специальные инструменты
Инструмент для снятия шаровых шарниров 28мм
07MAC-SL00201
-
Не используйте молоток или пневматические и электрические инструменты ударного воздействия для снятия и установки болтов колес.
-
Будьте осторожны, чтобы не повредить резьбу колесных болтов.
Передний
-
-

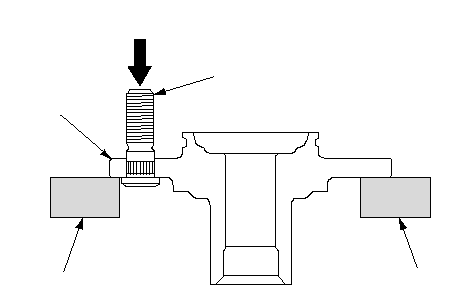

Отделите колесный болт (A) от блока ступицы при помощи гидравлического пресса. Поддерживайте ступицу при помощи устройств (С) гидравлического пресса или аналогичных инструментов.
ПРИМЕЧАНИЕ: Перед установкой нового колесного болта очистите контактные поверхности болта и ступицы.
-
Вставьте новый колесный болт, совмещая поверхности со шлицами на отверстии ступицы с колесным болтом.
ПРИМЕЧАНИЕ:
-
Удалите смазку вокруг болта колеса.
-
Убедитесь, что колесный болт установлен вертикально по отношению к поверхности диска ступицы.
-
Устанавливайте болт колеса при помощи гидравлического пресса, пока он полностью не сядет на место.
-
ПРИМЕЧАНИЕ: Если вы не можете затянуть гайку колеса до указанного момента при установке колеса, замените переднюю ступицу в сборе.
|
Нажать
A
B
C
C
}
|
|
Задний
-
-
Снятие тормозного диска:
-
ПРИМЕЧАНИЕ:
-

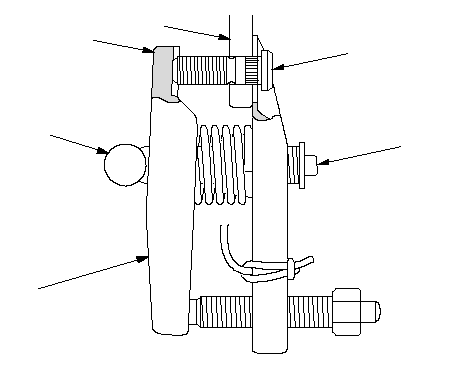

Если угол съемника относительно болта колеса не прямой, отрегулируйте съемник шарового шарнира, поворачивая головку (Е) регулировочного болта (F).
-
Перед установкой нового колесного болта очистите контактные поверхности болта и ступицы.
|
A
D
B
F
E
C
07MAC-SL00201
}
|
-

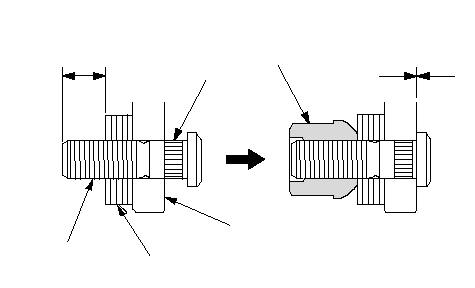

Вставьте новый болт колеса (А) в ступицу (В), совмещая поверхности (С) со шлицами на отверстии ступицы с колесным болтом. Отрегулируйте измерения (D) при помощи шайб (P/N 94101-12800 или аналогичные) (Е), затем установите гайку (P/N 90304-SC2-000 или аналогичную) (F), затягивая вручную.
ПРИМЕЧАНИЕ:
-
Удалите смазку вокруг колесного болта и резьбовой части гайки.
-
Убедитесь, что колесный болт установлен вертикально по отношению к поверхности диска ступицы.
-
Не устанавливайте гайки и шайбы, которые использовались в качестве инструментов в автомобиле.
-
Затягивайте гайку, пока болт полностью не сядет в ступицу. Не превышайте максимально допустимого момента. Убедитесь, что нет зазора (G) между болтом и ступицей.
|
Ограниченный момент:
|
|
|
108 Н·м (11,0 кгс·м) макс.
|
-
Установка тормозного диска:
ПРИМЕЧАНИЕ:
-
Если вы не можете затянуть гайку колеса до указанного момента при установке колеса, замените блок подшипника задней ступицы в сборе.
-
Перед установкой колеса, очистите контактные поверхности тормозного диска/барабана и внутреннюю часть колеса.
|
A
B
C
E
G
F
D
11−14 mm
}
|
