Общее описаниеЗадняя подвеска

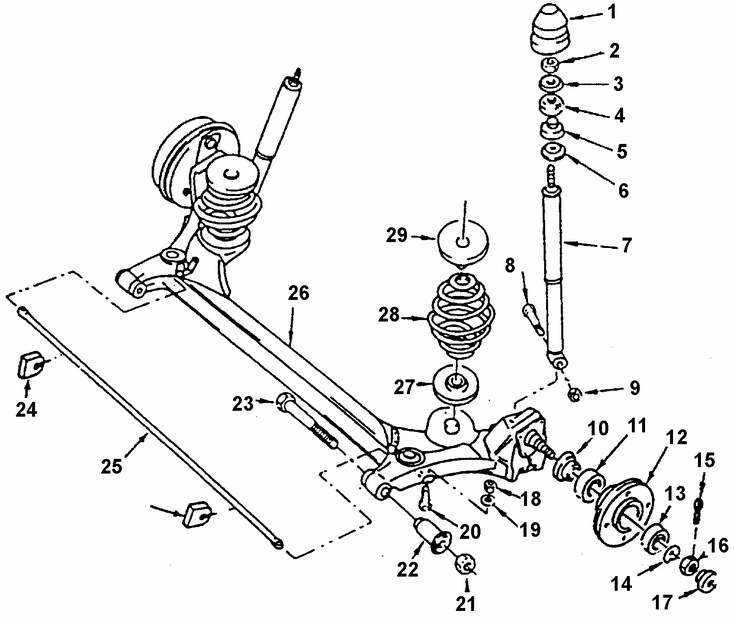

На автомобиле установлена полунезависимая (со связанными рычагами) задняя подвеска. Подвеска состоит из двух продольных рычагов, шарнирно закрепленных на кузове и связанных друг с другом поперечным стержнем открытого профиля, двух винтовых бочкообразных пружин и двух телескопических амортизаторов. Поперечная балка задней подвески в сборе шарнирно закреплена двумя своими проушинами к кронштей нам на днище кузова. Кронштейны выполнены заодно с боковыми продольными элементами жесткости днища кузова. В шарнирах использованы резино-металлические втулки. Проушины выполнены на продольных рычагах подвески. Подвеска обеспечивает связь колес с кузовом автомобиля. Для повышения поперечной устойчивости автомобиля и уменьшения углов крена подвеска снабжена стабилизатором, который крепится к обоим рычагам. Каждая пружина опирается на два седла – верхнее, расположенное в кузове, и нижнее, приваренное сверху на продольном рычаге. На нижнее седло пружина оперта через упругую подушку-буфер. Для обеспечения шумо- и виброизоляции подвески между верхним концом пружины и верхним опорным седлом размещено упругое кольцо. |
Руководство по обслуживанию и ремонту Daewoo Nexia
1 поколения
