  Клиновой ремень



Клиновой ремень



Снять или отсоединить

1. Ремень привода компрессора кондиционера воздуха.

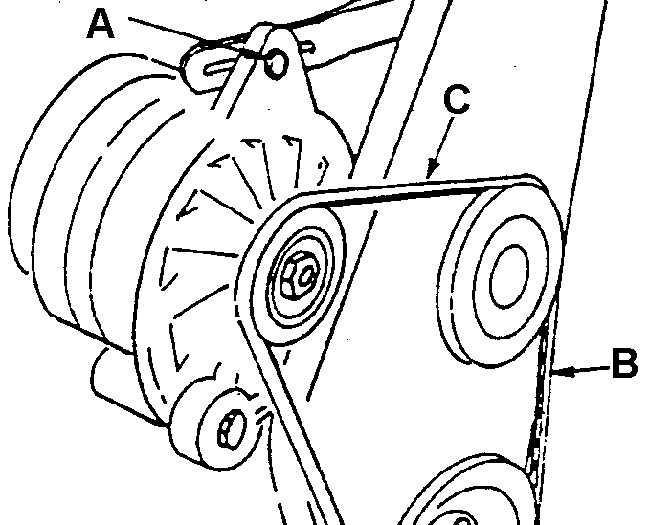

2. Ослабить болт А крепления генератора (рис. Клиновой ремень).
3. Клиновой ремень привода генератора.

Установить или присоединить

1. Ремень В привода генератора, измерить натяжение ремня в точке С.

Натяжение клинового ремня должно составлять 330–370 Н (как для нового, так и для эксплуатируемого ремня).

2. Затянуть болт А крепления генератора моментом 25 Hм.
3. Ремень привода компрессора кондиционера воздуха. Отрегулировать натяжение ремня.
