  ДВИГАТЕЛЬ

  Двигатель (один верхний распределительный вал)



Верхняя часть двигателя (1,5 л, Р4 SOHC)



1. ПРОУШИНА ДЛЯ ПОДЪЕМА ДВИГАТЕЛЯ
2. КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ
3. УПЛОТНЕНИЕ КРЫШКИ
4. БОЛТ КРЕПЛЕНИЯ ГОЛОВКИ
5. ШАЙБА
6. КРЫШКА КОРПУСА РАСПРЕДВАЛА
7. ПРОКЛАДКА
8. КОРПУС РАСПРЕДВАЛА
9. БОЛТ КРЕПЛЕНИЯ КРЫШКИ
10. БОЛТ
11. УПОРНАЯ ПЛАСТИНА РАСПРЕДВАЛА
12. БОЛТ
13. ГАЙКА
14. РАСПРЕДЕЛИТЕЛЬ ЗАЖИГАНИЯ
15. ПУЧОК ПРОВОДОВ ВЫСОКОГО НАПРЯЖЕНИЯ
16. ПЕРЕПУСКНОЙ КЛАПАН
17. ПЕРЕХОДНИК
16. КОЛПАЧОК
19. ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
20. СВЕЧА ЗАЖИГАНИЯ
21. ШПИЛЬКА
22. ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА
23. ВЫПУСКНОЙ КОЛЛЕКТОР
24. ТЕПЛОЗАЩИТНЫЙ КОЖУХ
25. ГАЙКА
26. ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ
27. ВЫПУСКНОЙ КЛАПАН
28. ВПУСКНОЙ КЛАПАН
29. ГОЛОВКА ЦИЛИНДРОВ
30. НАПРАВЛЯЮЩАЯ ВТУЛКА
31. ОПОРНАЯ ТАРЕЛКА КЛАПАННОЙ ПРУЖИНЫ
32. КЛАПАННАЯ ПРУЖИНА
33. ВЕРХНЯЯ ТАРЕЛКА ПРУЖИНЫ
34. СУХАРИ СТЕРЖНЯ КЛАПАНА
35. УПОР
36. РЫЧАГ ПРИВОДА КЛАПАНА
37. ГИДРОКОМПЕНСАТОР ЗАЗОРА
38. УПЛОТНЕНИЕ КЛАПАНА
39. КОЛПАЧОК ВЫПУСКНОГО КЛАПАНА
40. ТЕРМОСТАТ
41. УПЛОТНЕНИЕ
42. БОЛТ
43. КОРПУС ТЕРМОСТАТА
44. ЗУБЧАТЫЙ РЕМЕНЬ
45. БОЛТ КРЕПЛЕНИЯ ЗУБЧАТОГО КОЛЕСА
46. ШАЙБА
47. ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА
48 ШАРИК
49 УПЛОТНЕНИЕ
50 ШИП
51. РАСПРЕДВАЛ
52. ПРОКЛАДКА ВПУСКНОГО КОЛЛЕКТОРА
53. ВПУСКНОЙ КОЛЛЕКТОР
54. ГАЙКА
55. ПРОКЛАДКА КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
56. КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ

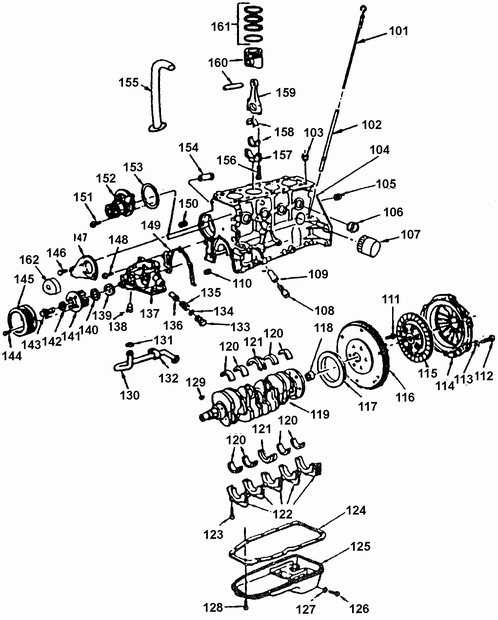

Нижняя часть двигателя (1,5 л, Р4 SOHC)



101. МАСЛЯНЫЙ ЩУП
102. НАПРАВЛЯЮЩАЯ ТРУБКА
103. ВТУЛКА
104. БЛОК ЦИЛИНДРОВ
105. ВТУЛКА
106. ЗАГЛУШКА
107. МАСЛЯНЫЙ ФИЛЬТР
108. ПРОБКА ВТУЛКИ
109. ВТУЛКА
110. ВТУЛКА
111. БОЛТ
112. БОЛТ
113. ШАЙБА
114. КОЖУХ СЦЕПЛЕНИЯ
115. ВЕДОМЫЙ ДИСК СЦЕПЛЕНИЯ
116. МАХОВИК
117. ЗАДНЕЕ УПЛОТНЕНИЕ КОЛЕНЧАТОГО ВАЛА
118. ПОДШИПНИК
119. КОЛЕНЧАТЫЙ ВАЛ
120. ВКЛАДЫШ КОРЕННОГО ПОДШИПНИКА
121. ВКЛАДЫШ СРЕДНЕГО УПОРНОГО КОРЕННОГО ПОДШИПНИКА
122. КРЫШКА КОРЕННОГО ПОДШИПНИКА
123. БОЛТ
124. ПРОКЛАДКА МАСЛЯНОГО ПОДДОНА
125. МАСЛЯНЫЙ ПОДДОН
126. ПРОБКА СЛИВНОГО ОТВЕРСТИЯ
127. ПРОКЛАДКА ПРОБКИ
128. БОЛТ
129. ШПОНКА
130. ПРИЕМНЫЙ ТРУБОПРОВОД МАСЛЯНОГО НАСОСА
131. УПЛОТНЕНИЕ
132. КРОНШТЕЙН
133. БОЛТ РЕДУКЦИОННОГО КЛАПАНА
134. УПЛОТНЕНИЕ
135. ПРУЖИНА РЕДУКЦИОННОГО КЛАПАНА
136. ПЛУНЖЕР РЕДУКЦИОННОГО КЛАПАНА
137. МАСЛЯНЫЙ НАСОС
138. ПЕРЕПУСКНОЙ КЛАПАН НАСОСА
139. ПЕРЕДНЕЕ УПЛОТНЕНИЕ КОЛЕНЧАТОГО ВАЛА
140. ШАЙБА
141. ЗУБЧАТОЕ КОЛЕСО
142. ШАЙБА КРЕПЛЕНИЯ ШКИВА
143. БОЛТ КРЕПЛЕНИЯ ЗУБЧАТОГО КОЛЕСА
144. ШКИВ
145. ШКИВ
146. ВИНТ
147. КРЫШКА
148. БОЛТ
149. ПРОКЛАДКА КОРПУСА МАСЛЯНОГО НАСОСА
150. ПРОБКА
151. БОЛТ КРЕПЛЕНИЯ ВОДЯНОГО НАСОСА
152. ВОДЯНОЙ НАСОС
153. УПЛОТНЕНИЕ
154. ПАТРУБОК
155. ПАТРУБОК ВЕНТИЛЯЦИИ КАРТЕРА
156. ШАТУННЫЙ БОЛТ
157. КРЫШКА ШАТУНА
158. ШАТУННЫЕ ВКЛАДЫШИ
159. ШАТУН
160. ПОРШЕНЬ И ПОРШНЕВОЙ ПАЛЕЦ
161. ПОРШНЕВЫЕ КОЛЬЦА
162. НАТЯЖИТЕЛЬ РЕМНЯ
