Запорное устройство спинки заднего сиденья

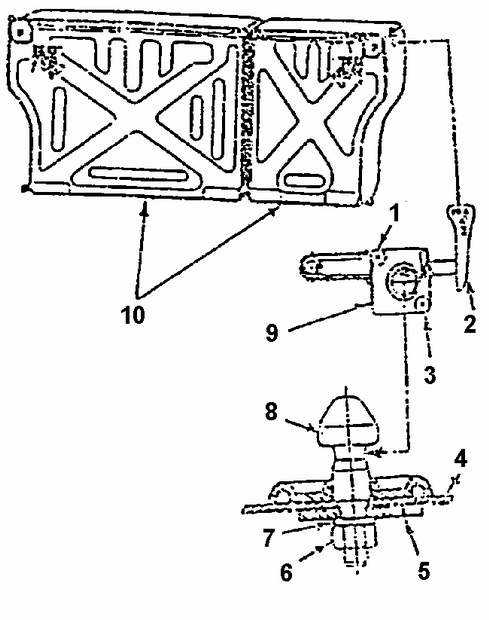

Запорное устройство спинки заднего сидения

1. ЗАКЛЕПКА
2. РУКОЯТКА ЗАПОРНОГО УСТРОЙСТВА
3. ЗАКЛЕПКА
4. КРОНШТЕЙН
5. ПЛАСТИНА

6. ГАЙКА
7. ШАЙБА
8. ЗАПОРНЫЙ ПАЛЕЦ
9. ЗАМОК
10. ЗАДНИЕ ПАНЕЛИ СПИНКИ

Снять или отсоединить

1. Спинку заднего сиденья.

2. Обивку, накладки и коврик.

3. Удалить заклепки запорного устройства.

4. Запорное устройство с панели спинки.

Установить или присоединить

1. Запорное устройство на панель спинки, закрепив его новыми заклепками.

2. Обивку, накладки и коврик.

3. Спинку заднего сидения на автомобиль.

4. Отрегулировать положение запорного пальца.
