Поиск неисправностей по кодам DTC: P102A (120)
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
DTC P102A:
Неисправность цепи электромагнита дополнительной топливной системы
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите код неисправности DTC с помощью HDS.
-
Запустите двигатель.
-
Выберите SUBFUEL SOLENOID ON (электромагнит дополнительной топливной системы включен) в меню INSPECTION MENU системы HDS.
-
Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
|
Выводится ли код DTC P102A?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте контакт и надежность крепления клемм электромагнита дополнительной топливной, реле дополнительного топливного насоса и блока ЕСМ/PCM.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Снимите реле дополнительного топливного насоса из держателя реле.
-
|
Реле дополнительного топливного насоса исправно?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените реле дополнительного топливного насоса, затем перейдите к
Этап 34
.
|
-
Проверьте предохранитель 15 А SUBFUEL PUMP (дополнительный топливный насос) в дополнительном держателе предохранителей под панелью приборов.
|
Исправен ли предохранитель?
|
-
Отсоедините предохранитель 15 А SUBFUEL PUMP (дополнительный топливный насос) в дополнительном держателе предохранителей под панелью приборов.
-
Отсоедините 2Р разъем электромагнита дополнительной топливной системы.
-

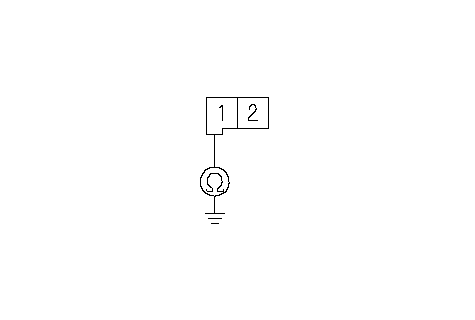

Проверьте неразрывность соединения между клеммой № 1 2P разъема электромагнита дополнительной топливной системы и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
-
Устраните замыкание в проводе между насосом дополнительной топливной системы, реле насоса дополнительной топливной системы и электромагнитом дополнительной топливной системы. Также замените предохранитель SUBFUEL PUMP (15 A), затем перейдите к
Этап 34
.
-
|
|
НЕТ
|
-
|
Устраните замыкание между предохранителем SUBFUEL PUMP (15 A) и реле насоса дополнительной топливной системы. Также замените предохранитель SUBFUEL PUMP (15 A), затем перейдите к
Этап 34
.
|
-
Повторно подсоедините реле дополнительного топливного насоса к дополнительному блоку реле/предохранителей моторного отсека.
-
Отсоедините 2Р разъем электромагнита дополнительной топливной системы.
|
IG1 (YEL/BLK)
2Р РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО
КЛАПАНА ВСПОМОГАТЕЛЬНОЙ ТОПЛИВНОЙ СИСТЕМЫ
Сторона проводов клемм-выходов
}
|
-
Поверните ключ зажигания в положение ON (II) и измерьте напряжение между клеммой № 1 разъема 2P электромагнита дополнительной топливной системы и "массой" кузова в течение 2 секунд.
|
Есть ли напряжение аккумулятора?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.
|
IG1 (YEL/BLK)
2Р РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ВСПОМОГАТЕЛЬНОЙ ТОПЛИВНОЙ СИСТЕМЫ
Сторона проводов клемм-выходов
}
|
-

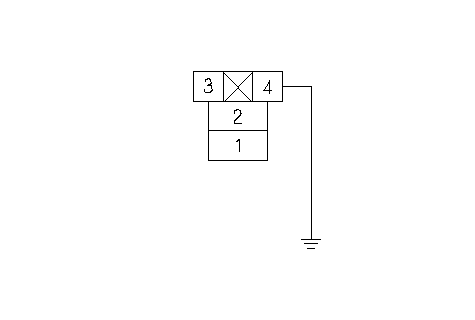

Соедините проводом-перемычкой клемму № 3 4Р разъема реле дополнительного топливного насоса с "массой" кузова.
|
FPR2 (GRN)
РАЗЪЕМ 4Р РЕЛЕ ДОПОЛНИТЕЛЬНОГО ТОПЛИВНОГО НАСОСА
Сторона проводов клемм-выходов
ПРОВОД-ПЕРЕМЫЧКА
}
|
-

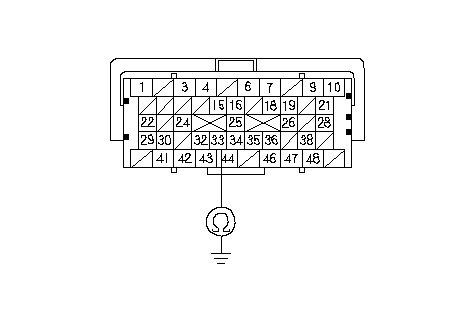

Проверьте неразрывность соединения между клеммой A33 разъема блока ЕСМ/РСМ и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
-
Устраните разрыв в проводе между реле насоса дополнительной топливной системы и электромагнитом дополнительной топливной системы, затем перейдите к
Этап 34
.
-
Устраните разрыв между предохранителем SUBFUEL PUMP (15 A) и реле насоса дополнительной топливной системы, затем перейдите к
Этап 34
.
|
|
НЕТ
|
-
|
Устраните разрыв провода между компьютером ECM/PCM (А33) и реле насоса дополнительной топливной системы, затем перейдите к
Этап 34
.
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
FPR2 (GRN)
}
|
-

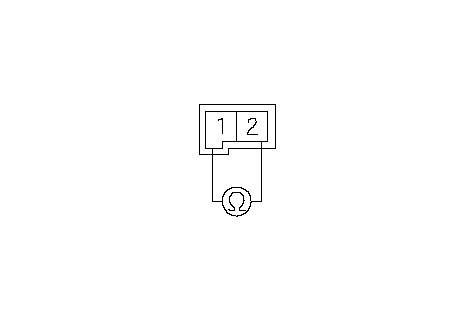

Со стороны электромагнита дополнительной топливной системы измерьте сопротивление между клеммами № 1 и № 2 разъема 2P электромагнита дополнительной топливной системы.
|
Имеется ли сопротивление 9,78−10,82 Ω при комнатной температуре?
|
|
Сторона клемм-входов
2Р РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ВСПОМОГАТЕЛЬНОЙ ТОПЛИВНОЙ СИСТЕМЫ
}
|
-

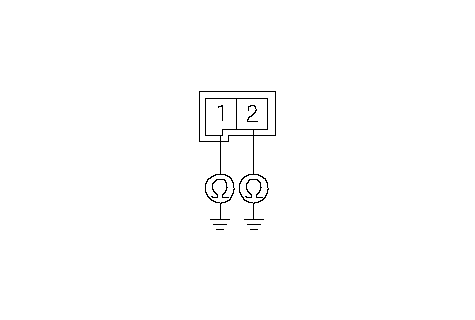

Со стороны электромагнита дополнительной топливной системы проверьте непрерывность соединения между "массой" кузова и клеммами № 1 и № 2 разъема 2P электромагнита дополнительной топливной системы по отдельности.
|
Непрерывно ли соединение?
|
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините разъем C (49P) блока управления ЕСМ/РСМ.
|
Сторона клемм-входов
2Р РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ВСПОМОГАТЕЛЬНОЙ ТОПЛИВНОЙ СИСТЕМЫ
}
|
-

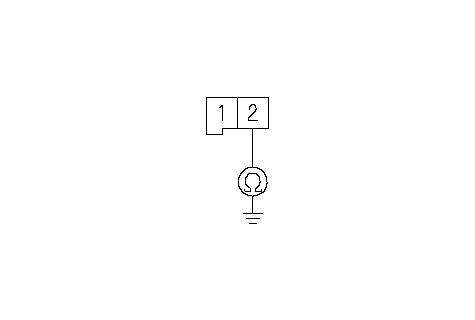

Проверьте неразрывность соединения между клеммой № 2 2P разъема электромагнита дополнительной топливной системы и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание в проводе между блоком ECM/PCM (C19) и электромагнитом дополнительной топливной системы, затем перейдите к
Этап 34
.
|
|
НЕТ
|
-
|
|
-
Включите зажигание, повернув ключ в положение ON (II).
|
2Р РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ВСПОМОГАТЕЛЬНОЙ ТОПЛИВНОЙ СИСТЕМЫ
Сторона проводов клемм-выходов
SINJ (BLK/RED)
}
|
-

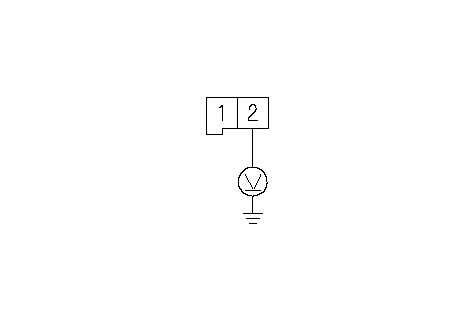

Измерьте напряжение между клеммой № 2 2Р разъема электромагнита дополнительной топливной системы и "массой" кузова.
|
Есть ли напряжение аккумулятора?
|
|
ДА
|
-
|
Устраните короткое замыкание на силовой провод между блоком ECM/PCM (C19) и электромагнитом дополнительной топливной системы, затем перейдите к
Этап 33
.
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
2Р РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ВСПОМОГАТЕЛЬНОЙ ТОПЛИВНОЙ СИСТЕМЫ
Сторона проводов клемм-выходов
SINJ (BLK/RED)
}
|
-

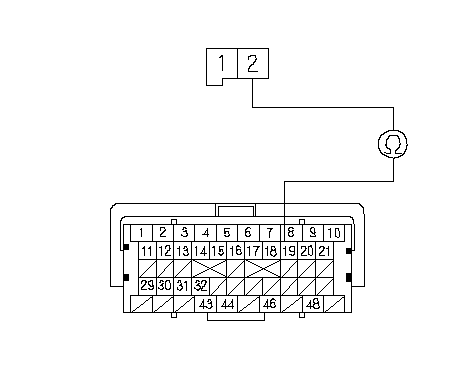

Проверьте неразрывность соединения между клеммой № 2 2P разъема электромагнита дополнительной топливной системы и клеммой C19 разъема ECM/PCM.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между блоком ECM/PCM (C19) и электромагнитом дополнительной топливной системы, затем перейдите к
Этап 34
.
|
-
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Заново подсоедините все разъемы.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
-
-
Запустите двигатель.
-
Выберите SUBFUEL SOLENOID ON (электромагнит дополнительной топливной системы включен) в меню INSPECTION MENU системы HDS.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Выводятся ли коды временных DTC или коды DTC?
|
|
ДА
|
-
|
Если выводится код DTC P102A, проверьте качество контактов или крепления клемм электромагнита дополнительной топливной системы, реле топливного насоса дополнительной топливной системы и компьютера ЕСМ/РСМ, затем перейдите к
Этап 1
. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.
|
|
НЕТ
|
-
|
Процедура поиска неисправностей завершена.■
|
-
-
Запустите двигатель.
-
Выберите SUBFUEL SOLENOID ON (электромагнит дополнительной топливной системы включен) в меню INSPECTION MENU системы HDS.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Выводятся ли коды временных DTC или коды DTC?
|
|
ДА
|
-
|
Если выводится код DTC P102A, проверьте качество контактов или крепления клемм электромагнита дополнительной топливной системы, реле топливного насоса дополнительной топливной системы и компьютера ЕСМ/РСМ, затем перейдите к
Этап 1
. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.
|
|
НЕТ
|
-
|
|
|
SINJ (BLK/RED)
2Р РАЗЪЕМ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ВСПОМОГАТЕЛЬНОЙ ТОПЛИВНОЙ СИСТЕМЫ
Сторона проводов клемм-выходов
РАЗЪЕМ С (49Р) КОМПЬЮТЕРА ЕСМ/РСМ
SINJ (BLK/RED)
Сторона разъема клемм-выходов
}
|
