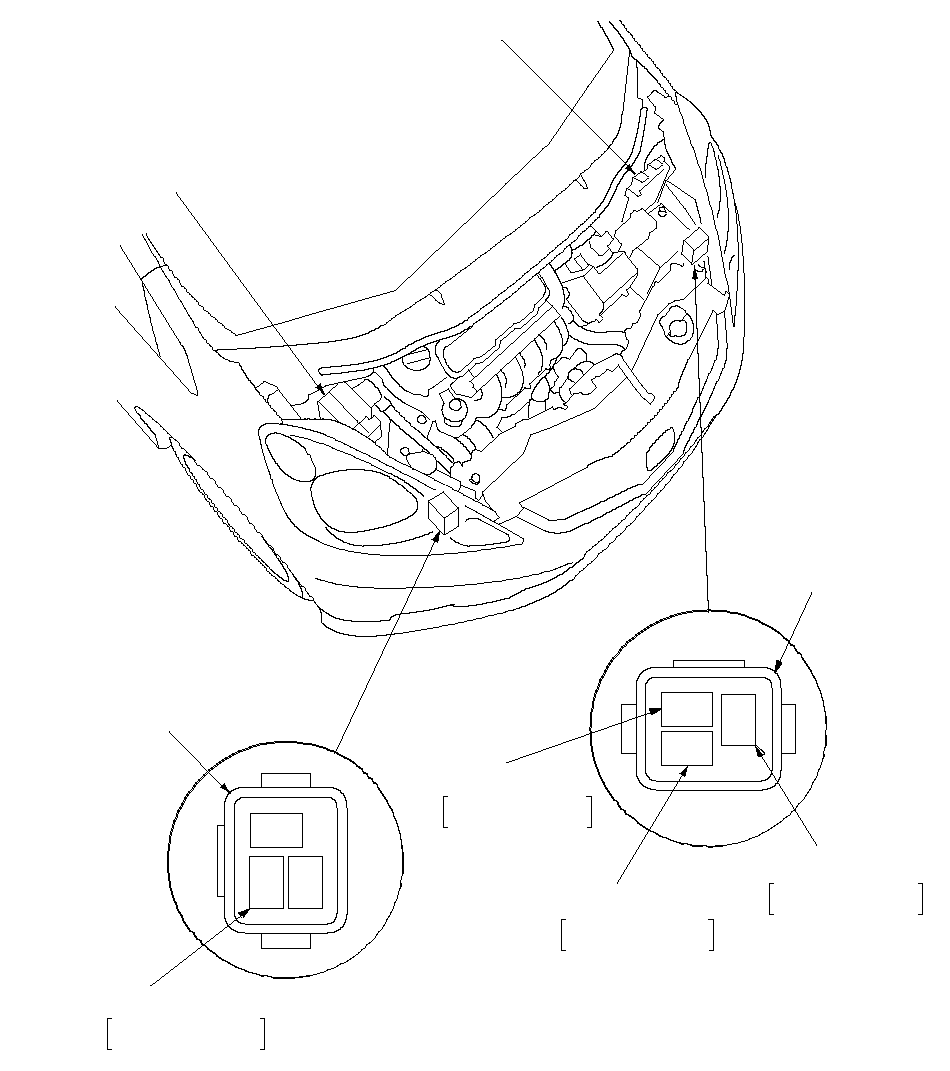

Расположение реле и блоков управления - Моторный отсек

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

Блок ECM/PCM

БЛОК УПРАВЛЕНИЯ-МОДУЛЯТОРА ABS

ПРАВЫЙ ДОПОЛНИТЕЛЬНЫЙ
БЛОК РЕЛЕ
В МОТОРНОМ ОТСЕКЕ (FFV)

РЕЛЕ ВЕНТИЛЯТОРА
КОНДЕНСАТОРА
КОНДИЦИОНЕРА ВОЗДУХА
Цвета проводов: BLU,
RED, GRN и PUR

РЕЛЕ
ДОПОЛНИТЕЛЬНОГО ТОПЛИВНОГО НАСОСА (FFV)
Цвета проводов: YEL,
WHT, GRN и WHT

РЕЛЕ ВЕНТИЛЯТОРА
РАДИАТОРА
Цвета проводов: LT BLU,
RED, GRN и PUR

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ
КОМПРЕССОРА
КОНДИЦИОНЕРА ВОЗДУХА
Цвета проводов: LT GRN,
WHT, PNK и PUR

ЛЕВЫЙ ДОПОЛНИТЕЛЬНЫЙ
БЛОК РЕЛЕ В МОТОРНОМ ОТСЕКЕ

}
