Замена наполнителя/обивки спинки переднего сиденья - Без подогрева сидений
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
ПРИМЕЧАНИЕ:
-
Заломы или потертые пятна обивки спинки ремонту не подлежат. Если необходимо, замените обивку.
-
Будьте внимательны, чтобы не повредить швы и обивку сиденья.
-
Сиденье пассажира : Не трогайте датчик OPDS в подкладке спинки сиденья, храните его подальше от масла.
-
Наденьте защитные перчатки.
-
При использовании отвертки с плоским жалом для поднятия деталей, необходимо обмотать ее изоляционной лентой, чтобы предотвратить повреждения.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
-
-
Из-под подушки сиденья отцепите крюк (А) с пружины рамы подушки сиденья. Оттяните назад обивку подушки (В).
-
|
B
A
}
|
-

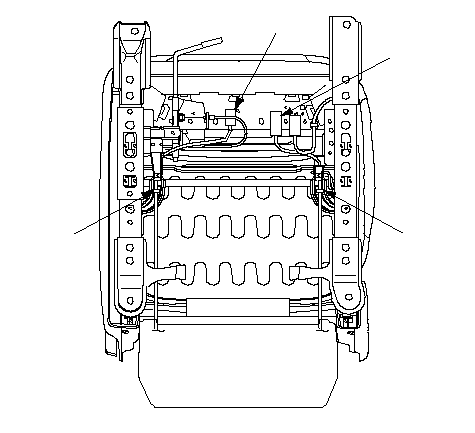

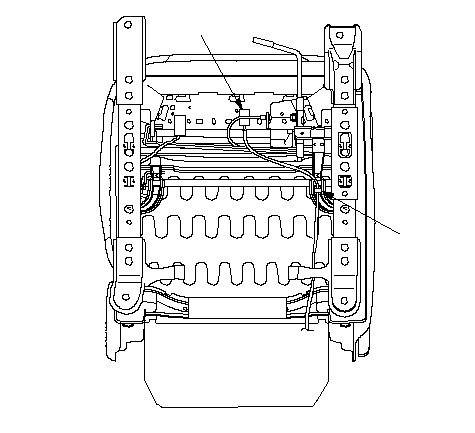

Из-под подушки сиденья снимите проволоку (А) и отсоедините разъем(ы) (В), затем вытяните их наружу сиденья.
-
Сиденье водителя:
| -
|
Для некоторых моделей: Разъем боковой подушки безопасности (В)
|
-
Сиденье пассажира :
| -
|
Для некоторых моделей: Разъем боковой подушки безопасности (В)
|
| -
|
Для некоторых моделей: Разъем жгута проводов блока OPDS (С)
|
|
Сиденье водителя
B
A
}
Сиденье пассажира
B
A
A
C
}
|
-
Сзади спинки сиденья отцепите крюк (А) и расстегните обивку сиденья (В).
|
B
A
}
|
-

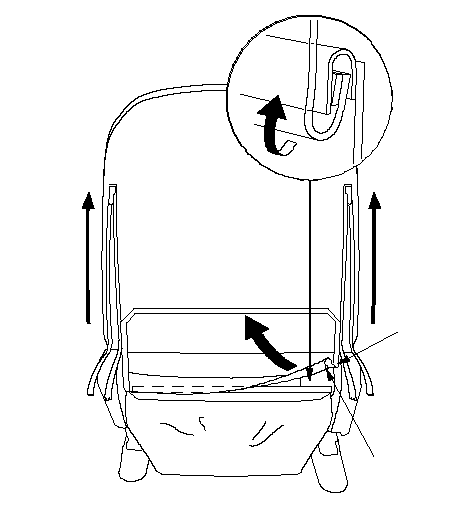

Оттяните обивку спинки сиденья (А), затем отцепите ремни крюков (В) рамы спинки сиденья.
|
B
A
B
}
|
-

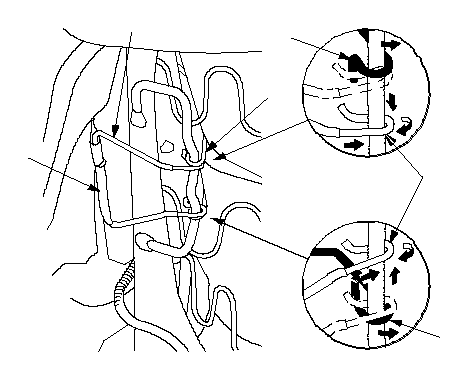

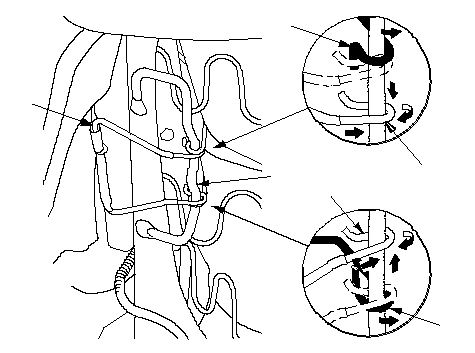

Отцепите провод А подушки безопасности и провод В подушки безопасности с рамы спинки сиденья (С).
|
B
C
A
B
A
A
}
|
-

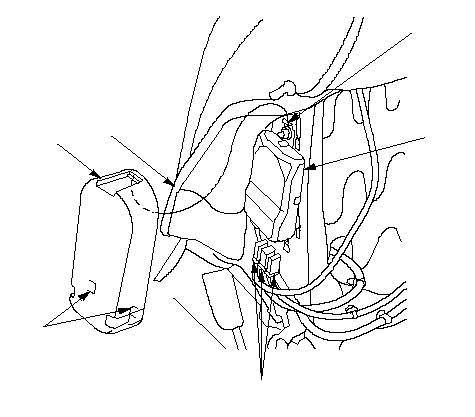

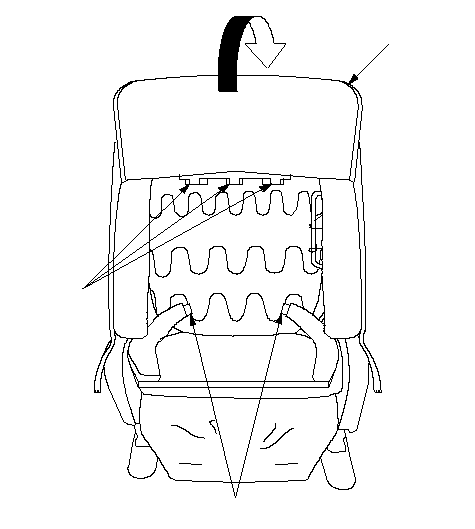

Сиденье пассажира : Снимите крышку блока OPDS (А).
|
-1.
|
Переверните обивку спинки сиденья и подкладку (В) при необходимости.
|
|
-2.
|
Отцепите обивку от нижних крючков (С).
|
|
-3.
|
Потяните обивку вверх, чтобы освободить ее от верхних крючков (D).
|
-
Сиденье пассажира : Отсоедините разъемы блока OPDS (Е) от блока OPDS (F).
|
D
E
B
C
F
A
}
|
-

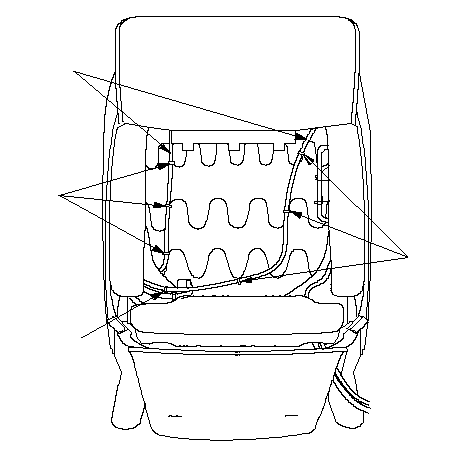

Сиденье пассажира : Снимите проволоку (А) и отцепите зажим жгута (В), крепящий жгуты датчика OPDS (С).
|
B
A
C
A
}
|
-
Сиденье пассажира : Вытяните жгут проводов боковой подушки безопасности (А) и жгут блока OPDS (В) через отверстие (С) в обивке спинки сиденья.
|
B
C
A
}
|
-

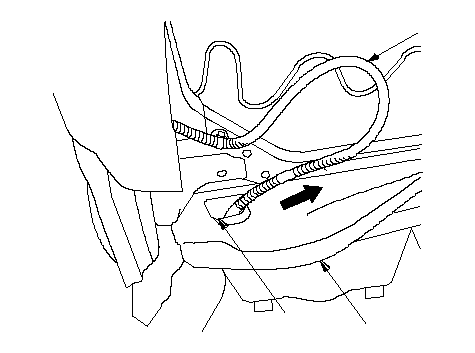

Сиденье водителя: Вытяните жгут боковой подушки безопасности (А) через отверстие для жгута (В) в обивке спинки сиденья (С).
|
B
A
C
}
|
-

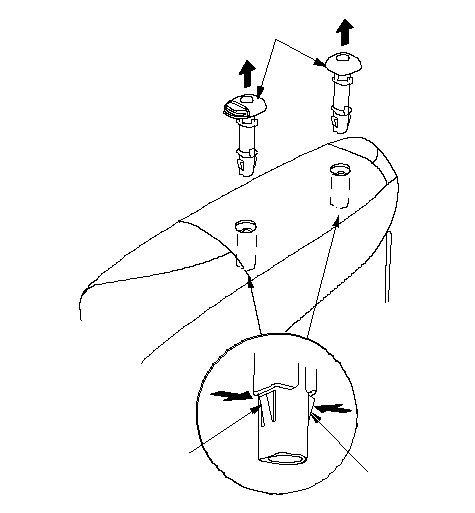

Вытяните направляющие подголовников (А), нажав на фиксаторы (В) на конце направляющих, затем снимите их.
|
B
A
B
}
|
-

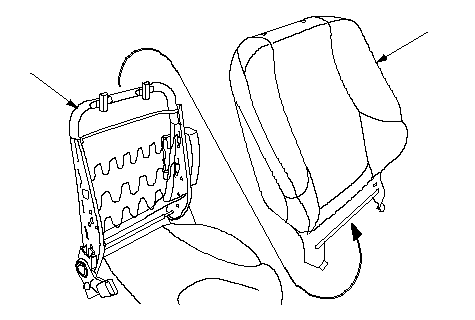

Снимите обшивку спинки сидения (А) с каркаса спинки сидения (В).
|
B
A
}
|
-
Установите обшивку/подкладку подушки, выполняя операции в последовательности, обратной снятию. Обратите внимание на следующее:
-
-

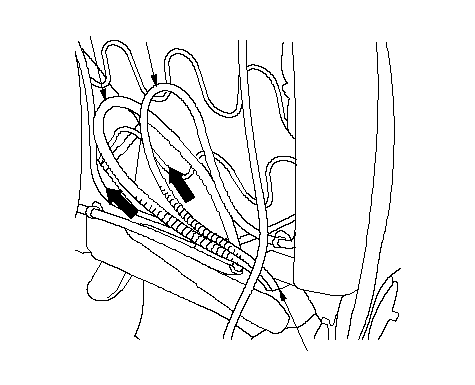

Перед установкой подкладки/ обивки спинки сиденья убедитесь, что провода подушки безопасности (А, В) правильно установлены в упрочняющий материал (С), а провод А и провод В надежно собраны.
-
Используйте только оригинальную обивку/ подкладки спинки сидений Honda.
-
Убедитесь, что жгут проводов боковой подушки безопасности и жгут проводов OPDS (сиденья пассажира) проложены правильно.
|
