Замена наполнителя/обивки спинки переднего сиденья - Без подогрева сидений
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Заломы и потертости на обивке спинки сиденья ремонту не подлежат. При необходимости замените обивку.
-
Будьте внимательны, чтобы не повредить швы и обивку сиденья.
-
Сиденье пассажира: Не трогайте датчик OPDS в подкладке спинки сиденья и храните его подальше от масла.
-
Наденьте защитные перчатки.
-
При использовании отвертки с плоским жалом для поднятия деталей необходимо обмотать ее изоляционной лентой, чтобы предотвратить повреждения.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК аналогична.
-
-
-
Из-под подушки сиденья отсоедините крючок (А) с пружины рамы подушки сиденья. Оттяните назад обивку подушки (В).
|
B
A
}
|
-
Отсоедините фиксаторы (А) и оттяните назад обивку подушки (В).
|
A
B
}
|
-
Из-под подушки сиденья снимите проволоку (А) и отцепите зажимы жгута проводов (В) и разъемы, затем вытяните их наружу сиденья.
-
Сиденье водителя:
| -
|
Для некоторых моделей: Разъем боковой подушки безопасности (С)
|
-
Сиденье пассажира:
| -
|
Для некоторых моделей: Разъем боковой подушки безопасности (С)
|
| -
|
Для некоторых моделей: Разъем жгута проводов блока OPDS (D)
|
|
Сиденье водителя
B
A
C
A
}
Сиденье пассажира
D
C
B
A
A
}
|
-

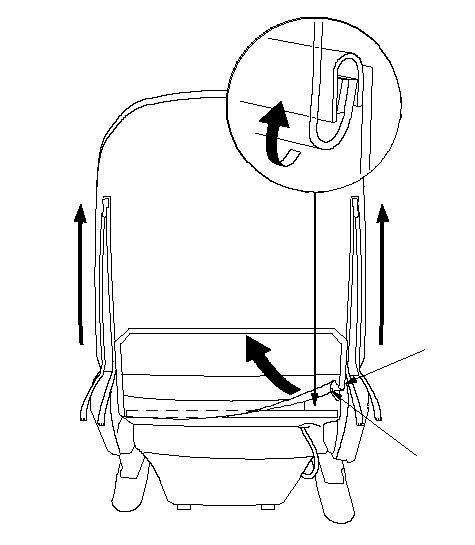

Сзади спинки сиденья отсоедините крючок (А) и расстегните обивку сиденья (В).
|
B
A
}
|
-

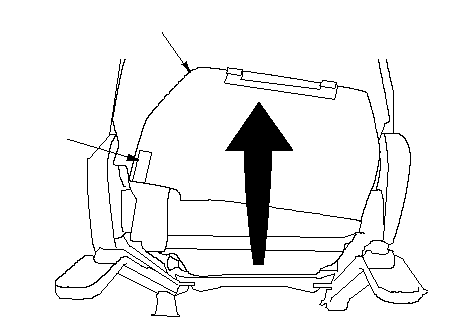

Оттяните обивку спинки сиденья (А), затем отсоедините ремни крюков (В) рамы спинки сиденья.
|
A
B
B
}
|
-

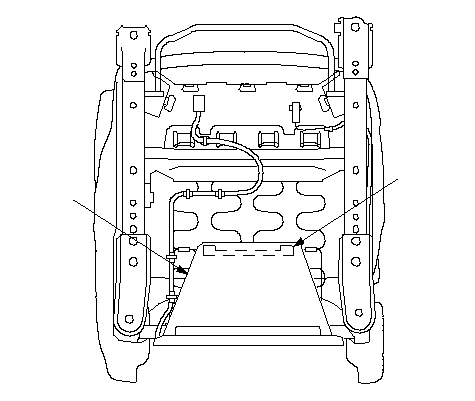

Отсоедините провод А подушки безопасности и провод В подушки безопасности с рамы спинки сиденья (С).
|
A
B
B
A
C
B
A
}
|
-

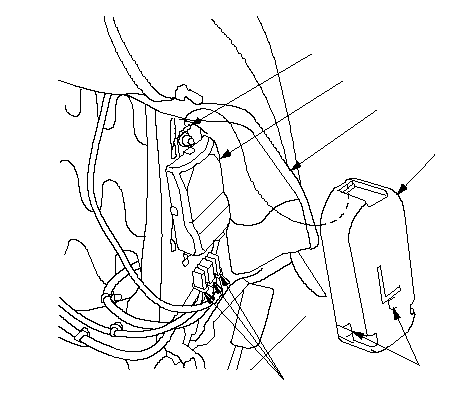

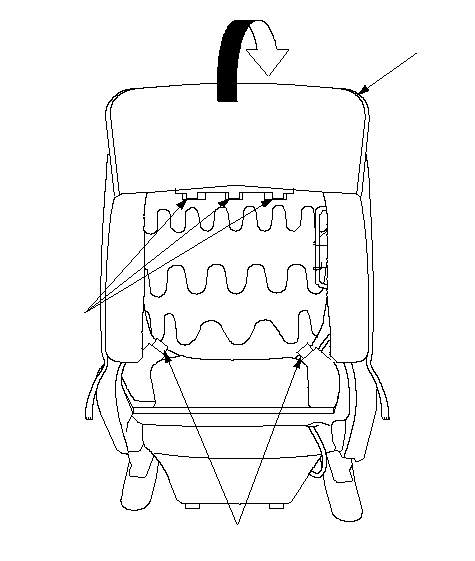

Сиденье пассажира: Снимите крышку блока OPDS (А).
|
-1.
|
Переверните обивку спинки сиденья и подкладку (В) при необходимости.
|
|
-2.
|
Отсоедините обивку от нижних крючков (С).
|
|
-3.
|
Потяните обивку вверх, чтобы освободить ее от верхних крючков (D).
|
-
Сиденье пассажира: Отсоедините разъемы блока OPDS (Е) от блока OPDS (F).
|
C
E
D
F
B
A
}
|
-

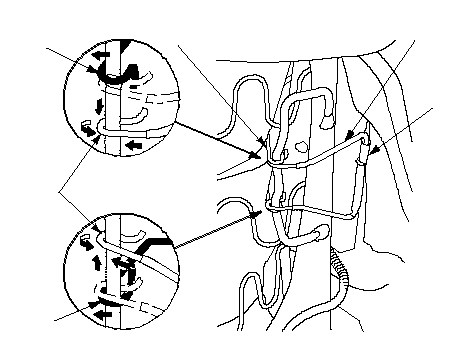

Сиденье пассажира: Снимите фиксаторы (А) и отсоедините зажим жгута проводов (В), крепящий провода датчика OPDS (С).
|
B
A
C
A
}
|
-

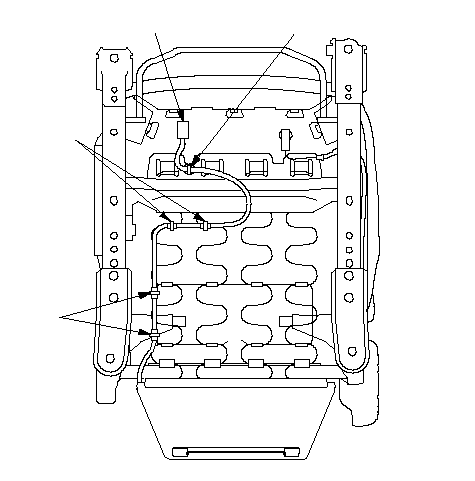

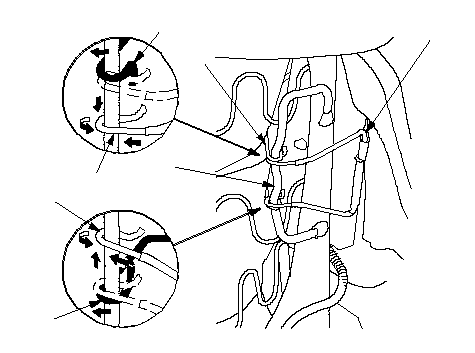

Сиденье пассажира: Вытяните жгут проводов боковой подушки безопасности (А) и жгут проводов блока OPDS (В) через отверстие (С) в обивке спинки сиденья.
|
C
B
A
}
|
-

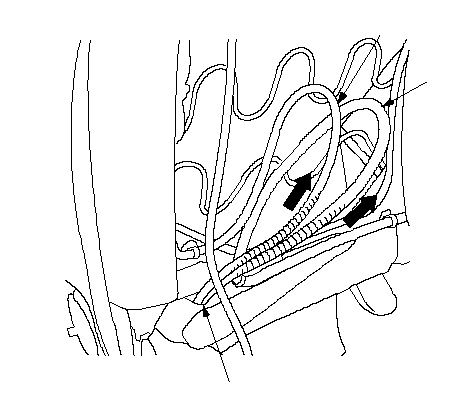

Сиденье водителя: Вытяните жгут проводов боковой подушки безопасности (А) через отверстие (В) для жгута проводов в обивке спинки сиденья (С).
|
C
B
A
}
|
-
Вытяните направляющие подголовников (А), нажав на фиксаторы (В) на конце направляющих, затем снимите их.
|
B
A
B
}
|
-

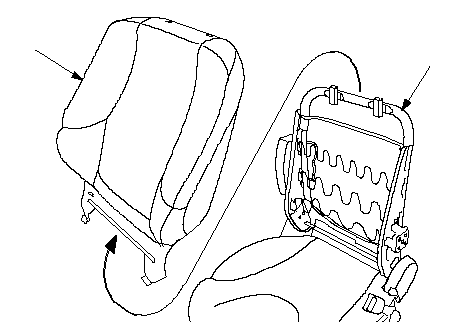

Снимите обшивку спинки сидения (А) с каркаса спинки сидения (В).
|
A
B
}
|
-
Установите обивку/подкладку подушки в последовательности, обратной снятию. Обратите внимание на следующее:
-
-

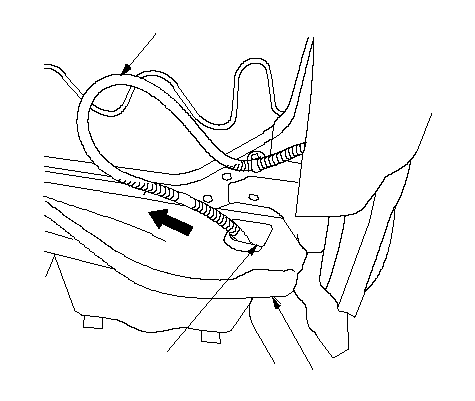

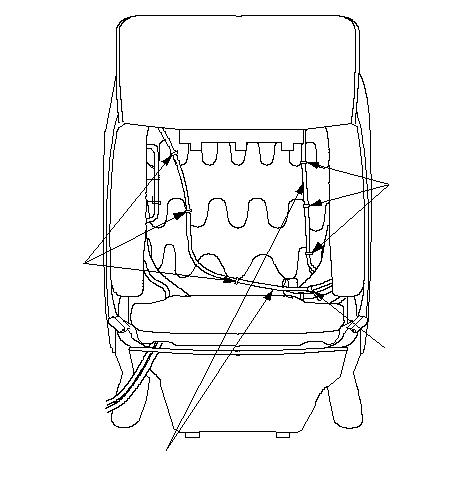

Перед установкой подкладки и обивки спинки сиденья убедитесь, что провода подушки безопасности (А, В) правильно установлены в упрочняющий материал (С), а провод А и провод В соединены правильно.
-
Используйте только оригинальную обивку и подкладки спинки сидений Honda.
-
Убедитесь, что жгут проводов боковой подушки безопасности и жгут проводов OPDS (сиденья пассажира) проложены правильно.
|
C
A
B
B
A
B
}
|
