Поиск неисправностей в электродвигателе обогревателя

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

Поверните зажигание в положение ON (II) и выключатель вентилятора обогревателя в положение ON.

Электродвигатель отопителя вращается на всех заданных скоростях?

ДА	-	Перейдите к Этап 2 .
НЕТ	-	Перейдите к Этап 16 .

Выключите вентилятор обогревателя.

Убедитесь, что зажигание включено в положение ON (II).

Электродвигатель вентилятора работает?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Перейдите к Этап 9 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините клемму 2Р разъема электродвигателя обогревателя.

Отсоедините клемму 4Р разъема резистора отопителя.

Отсоедините 8P разъем выключателя вентилятора обогревателя.

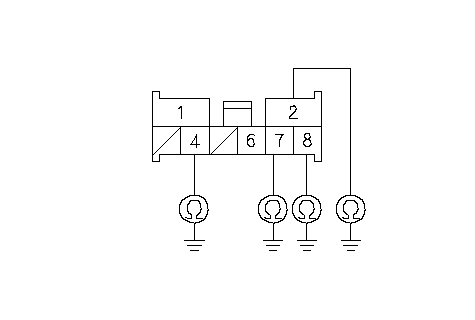

Проверьте неразрывность цепи между клеммами № 2, № 4, № 7 и № 8 8Р разъема выключателя вентилятора отопителя и "массой" кузова по отдельности.

Непрерывно ли соединение?

ДА	-	Устраните замыкание на "массу" кузова в цепи между электродвигателем отопителя, резистором отопителя и выключателем вентилятора обогревателя.■
НЕТ	-	Замените выключатель вентилятора отопителя. ■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините клемму 4Р разъема резистора отопителя.

Проверьте резистор отопителя.

Резистор отопителя исправен?

ДА	-	Перейдите к Этап 12 .
НЕТ	-	Замените резистор отопителя.■

Подсоедините клемму 4Р разъема резистора отопителя.

Отсоедините 8P разъем выключателя вентилятора обогревателя.

Включите зажигание, повернув ключ в положение ON (II).

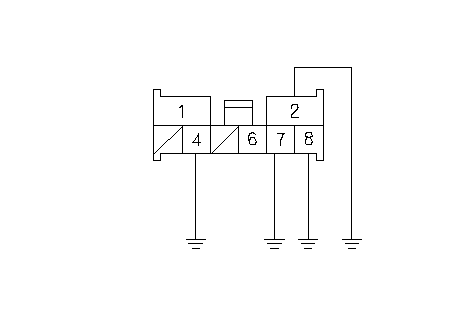

Заземлите каждую из клемм 8Р разъема выключателя вентилятора обогревателя по отдельности, в следующем порядке: № 4, 7, 8 и № 2.

Элетродвигатель отопителя вращается с большой скоростью?

ДА	-	Замените выключатель вентилятора отопителя. ■
НЕТ	-	Устраните разрыв или причину чрезмерного сопротивления в соответствующих проводах между резистором отопителя и выключателем вентилятора обогревателя.■

Выключите вентилятор обогревателя и зажигание (LOCK (0)).

Проверьте предохранители № 57 (30 А) и № 10 (7,5 А) в блоке предохранителей/реле под панелью управления.

Предохранители исправны?

ДА	-	Перейдите к Этап 18 .
НЕТ	-	Замените предохранители и повторите проверку. Если предохранители снова перегорают, проверьте, нет ли замыкания в цепи предохранителя № 57 (30 А) и № 10 (7,5 A).■

Снимите реле электродвигателя вентилятора в блоке предохранителей и реле под панелью приборов, и проверьте его.

Исправно ли реле?

ДА	-	Перейдите к Этап 19 .
НЕТ	-	Замените реле электродвигателя вентилятора .■

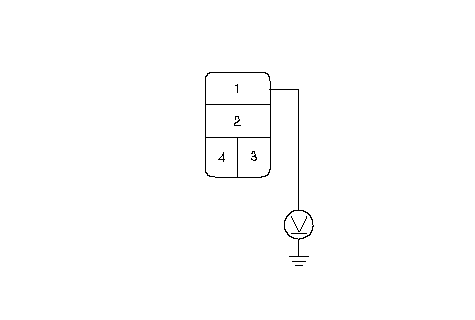

Измерьте напряжение между клеммой № 1 гнезда 4Р реле электродвигателя вентилятора и "массой" кузова.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 20 .
НЕТ	-	Замените блок реле/ предохранителей под панелью приборов.■

Включите зажигание, повернув ключ в положение ON (II).

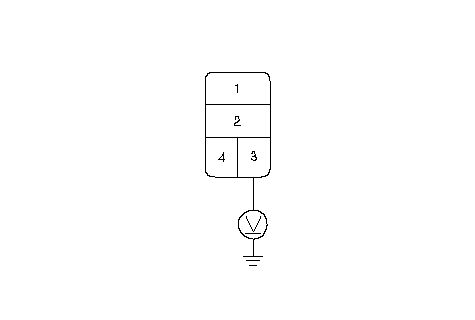

Измерьте напряжение между клеммой № 3 гнезда 4Р реле электродвигателя вентилятора и "массой" кузова.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 22 .
НЕТ	-	Замените блок реле/ предохранителей под панелью приборов.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

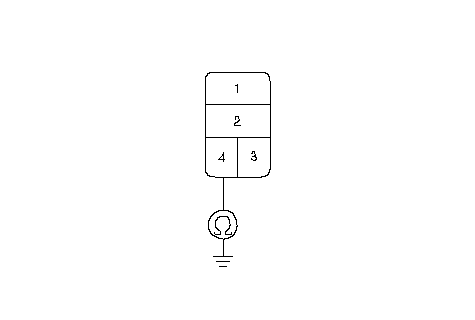

Проверьте непрерывность соединения между клеммой № 4 4Р гнезда реле электродвигателя отопителя и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 24 .
НЕТ	-	Проверьте, имеется ли разрыв в проводе между реле электродвигателя вентилятора и "массой". Если провод исправен, проверьте надежность контакта с "массой" в точке G501. ■

Соедините проводом-перемычкой клемму № 2 разъема 2Р электродвигателя отопителя с "массой" кузова.

Включите зажигание, повернув ключ в положение ON (II).

Электродвигатель вентилятора работает?

ДА	-	Перейдите к Этап 26 .
НЕТ	-	Перейдите к Этап 34 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините провод-перемычку.

Отсоедините 8P разъем выключателя вентилятора обогревателя.

Проверьте выключатель вентилятора отопителя.

Исправен ли выключатель вентилятора отопителя?

ДА	-	Перейдите к Этап 30 .
НЕТ	-	Замените выключатель вентилятора отопителя. ■

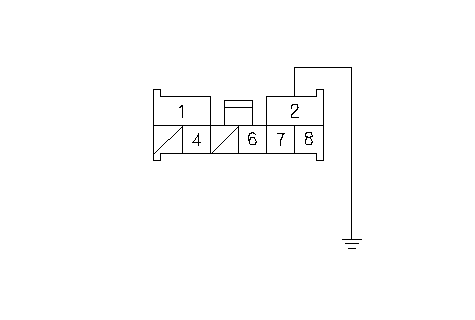

Соедините проводом-перемычкой клемму № 2 8Р разъема выключателя вентилятора радиатора с "массой" кузова.

Включите зажигание, повернув ключ в положение ON (II).

Электродвигатель вентилятора работает?

ДА	-	Перейдите к Этап 32 .
НЕТ	-	Устраните разрыв в проводе между электродвигателем отопителя и выключателем вентилятора обогревателя.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

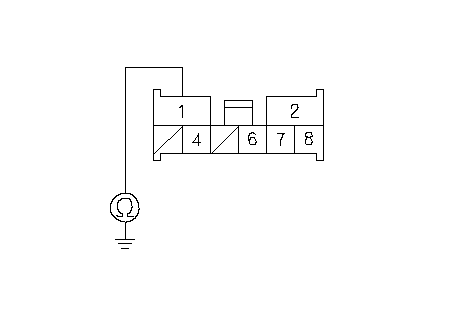

Измерьте неразрывность соединения между клеммой № 1 8Р разъема выключателя вентилятора радиатора и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Замените выключатель вентилятора отопителя. ■
НЕТ	-	Ликвидируйте разрыв в проводе между выключателем вентилятора обогревателя и "массой" кузова. Если провод исправен, проверьте надежность контакта с "массой" в точке G502. ■

Отсоедините провод-перемычку.

Отсоедините клемму 2Р разъема электродвигателя обогревателя.

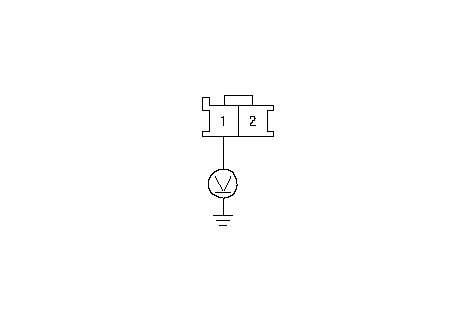

Измерьте напряжение между клеммой № 1 разъема 2Р электродвигателя отопителя и "массой" кузова.

Есть ли напряжение аккумулятора?

ДА	-	Замените электродвигатель обогревателя.■
НЕТ	-	Проверьте, нет ли разрыва в цепи между реле электродвигателя отопителя и электродвигателем отопителя.■
