    • Места расположения жгута проводов приборной доски, вспомогательного жгута проводов резистора блока вентиляции, жгута проводов USB и вспомогательного жгута проводов датчика солнечного света

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

    На рисунке показана модель с ПРК, модель с ЛРК симметрична.

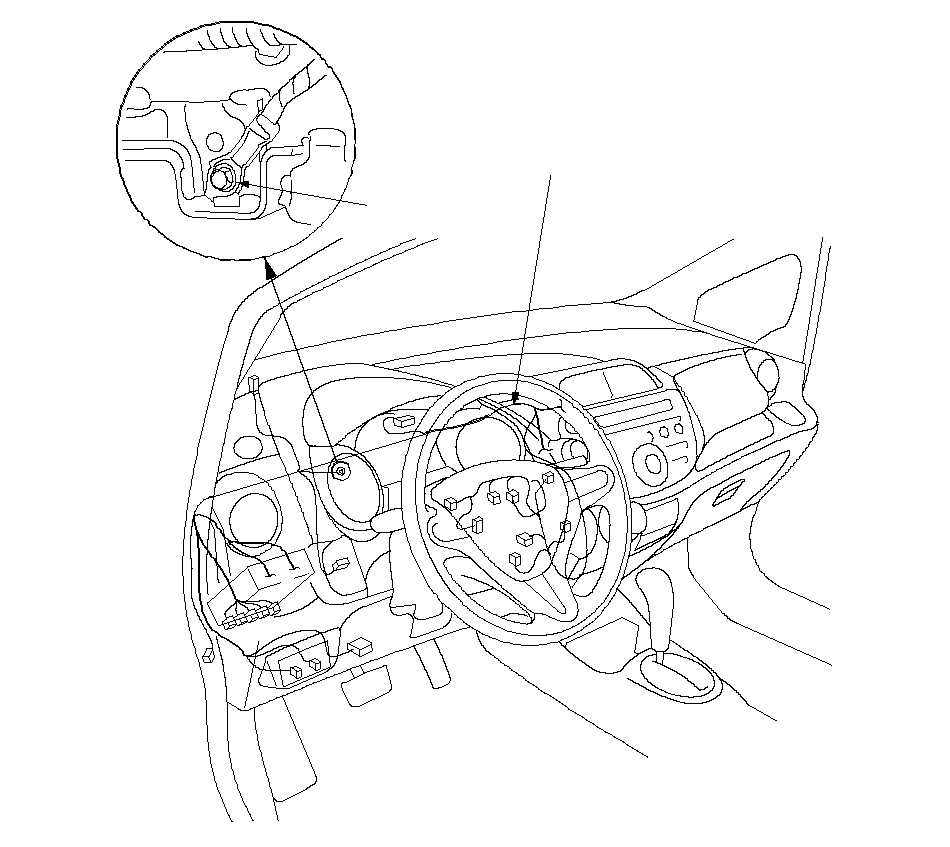

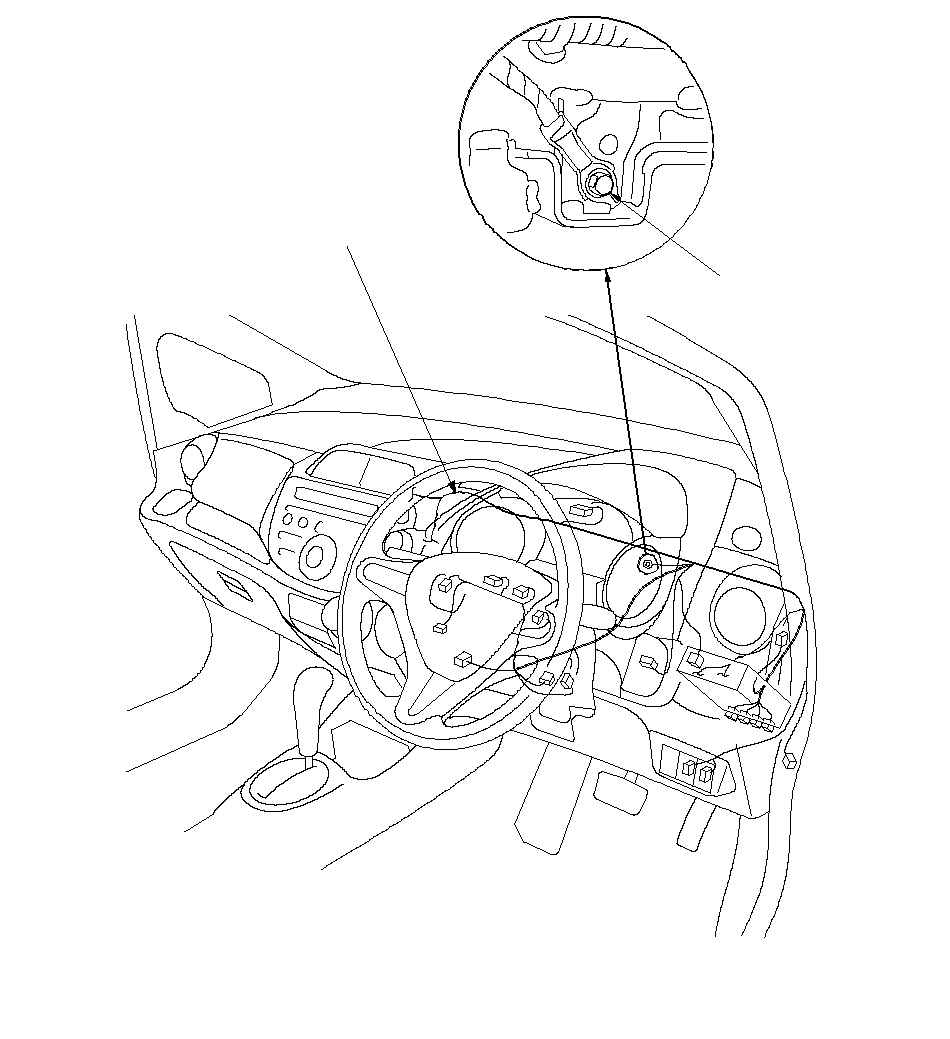

    G501

    ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

    }

    Модель ЛРК

    G501

    ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

    }

    Модель ПРК

    G502

    ДОПОЛНИТЕЛЬНЫЙ ЖГУТ РЕЗИСТОРА ОТОПИТЕЛЯ

    ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

    }

    Модель ЛРК

    G502

    ДОПОЛНИТЕЛЬНЫЙ ЖГУТ РЕЗИСТОРА ОТОПИТЕЛЯ

    ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

    }

    Модель ПРК

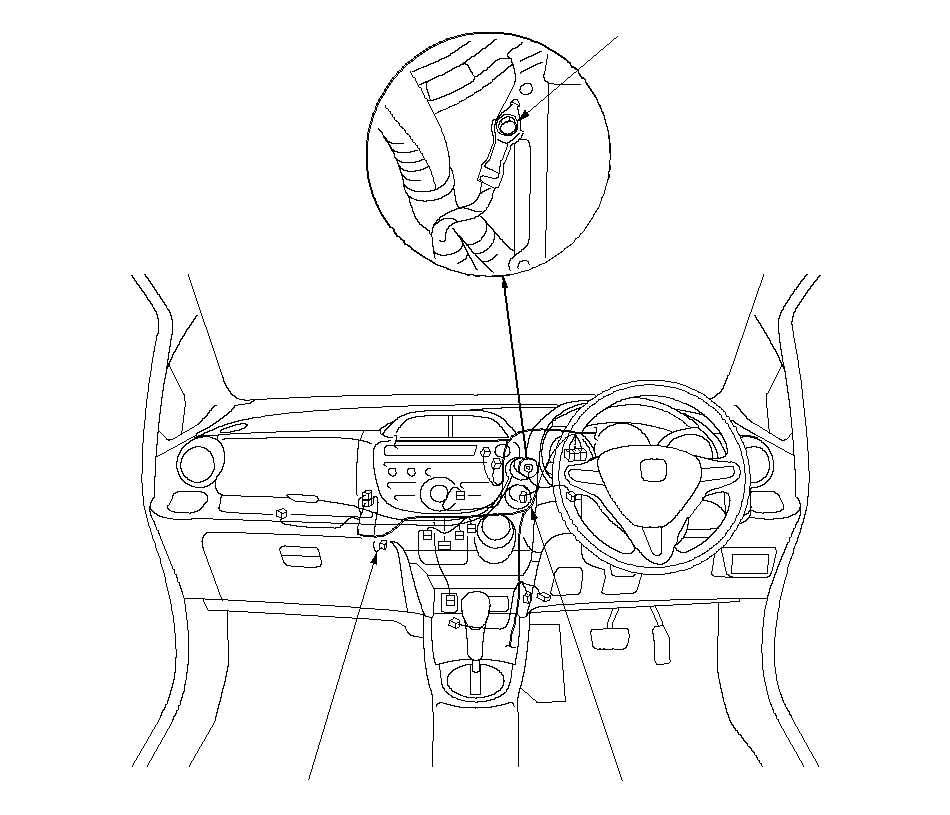

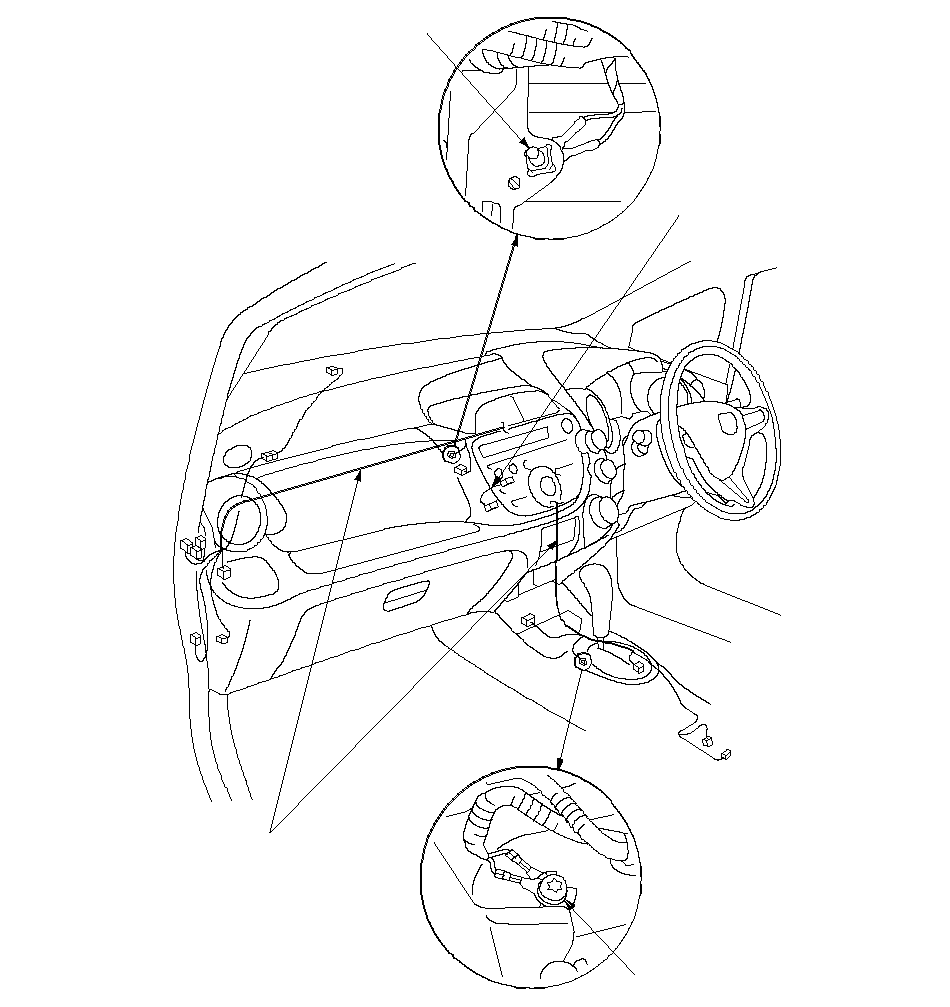

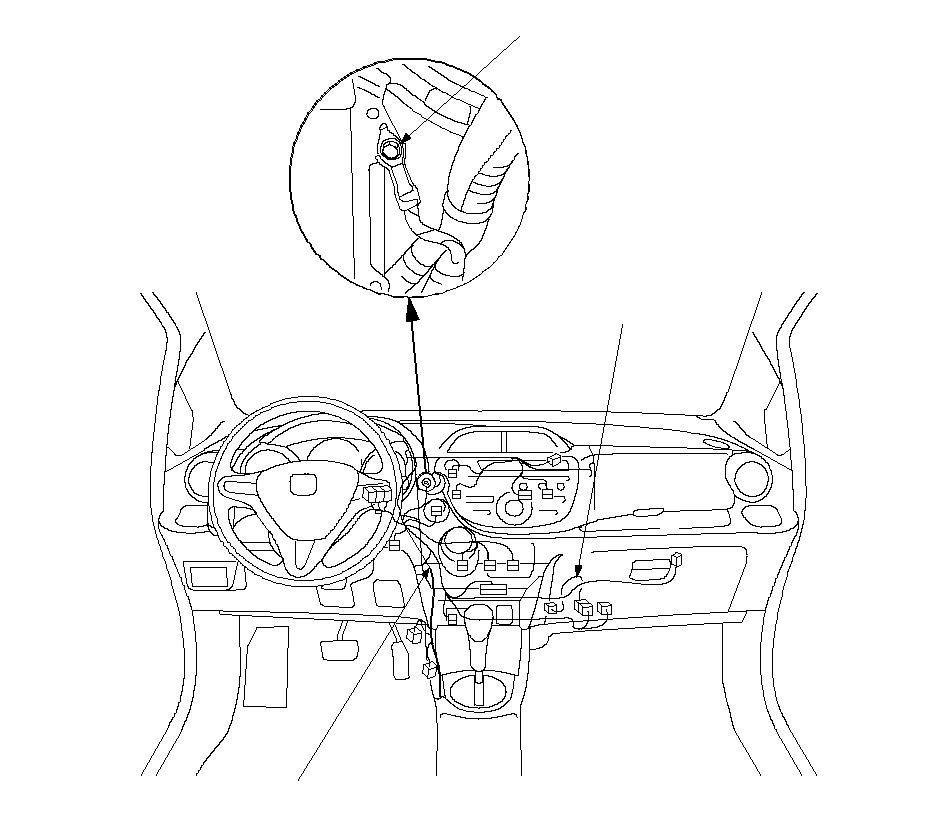

    G504

    G503

    ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

    ЖГУТ USB

    }

    Модель ЛРК

    G504

    G503

    ЖГУТ ПРОВОДОВ ПАНЕЛИ УПРАВЛЕНИЯ

    ЖГУТ USB

    ДАТЧИК СОЛНЕЧНОГО СВЕТА
    ДОПОЛНИТЕЛЬНЫЙ ЖГУТ

    }
