Замена стекла и регулятора задней двери
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, чтобы не поцарапать дверь и прилегающие детали.
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
Снимите следующие детали:
-
-
-

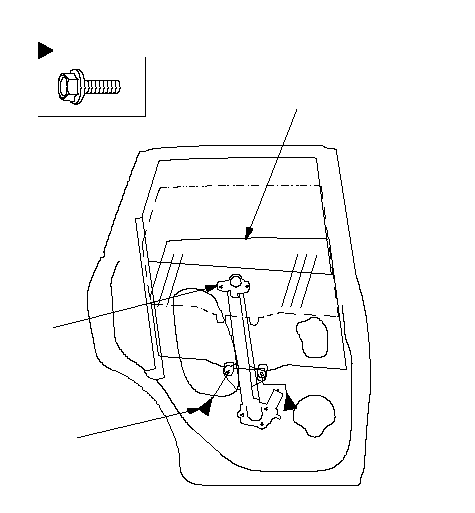

Аккуратно поднимите стекло (А), пока не увидите болты, затем выверните их. Отсоедините стекло от редуктора (В) и аккуратно опустите стекло.
ПРИМЕЧАНИЕ: Будьте осторожны, не уроните стекло внутрь двери.
|
Расположения фиксаторов
: Болт, 2
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
A
}
|
-

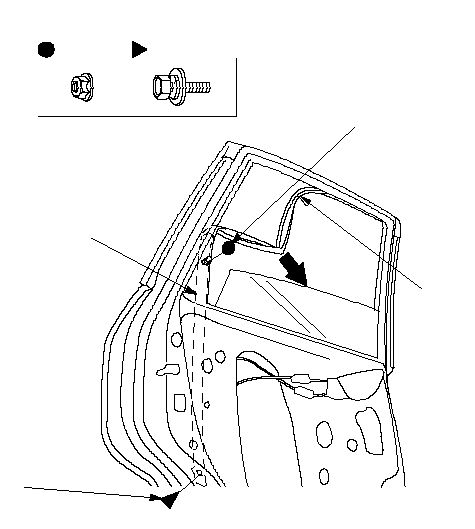

При необходимости, отодвиньте желоб стекла (А). Ослабьте гайку и выкрутите болт, крепящий задний нижний желоб (В).
|
Расположения фиксаторов
: Гайка, 1
: Болт, 1
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
B
A
}
|
-

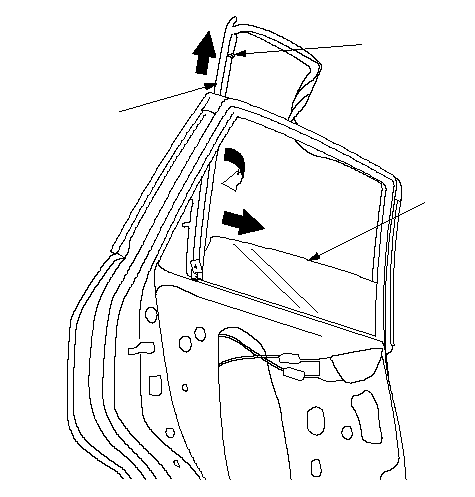

Снимите задний нижний желоб (А) со стекла (В).
|
-1.
|
Оттяните желоб вперед, затем снимите часть с гайкой (С) со стекла.
|
|
-2.
|
Поверните желоб, чтобы пропустить его через проем между панелью двери и задней скользящей рамой.
|
|
-3.
|
Поднимите желоб и снимите его.
|
|
B
C
A
(1)
(2)
(3)
}
|
-

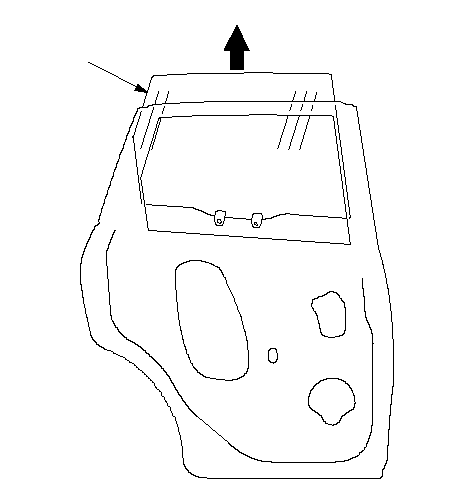

Аккуратно вытащите стекло (А) из рамы. Будьте осторожны, не уроните стекло внутрь двери.
|
A
}
|
-

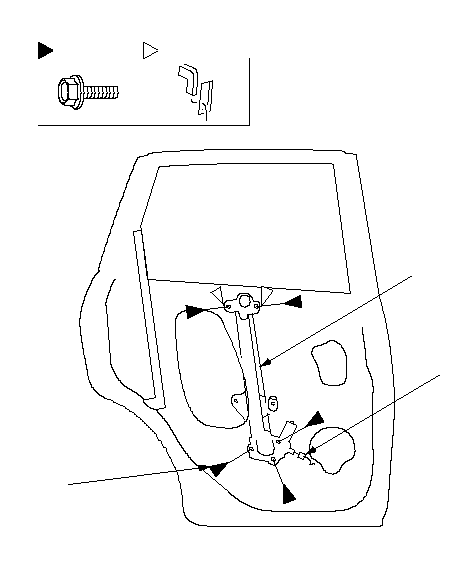

Электрический стеклоподъемник: Отсоедините и отцепите разъем (А) от регулятора (В).
-
Выкрутите болты, поднимите регулятор вверх, чтобы отцепить крючки, затем снимите регулятор через отверстие в двери.
|
Электрический стеклоподъемник
Расположения фиксаторов
: Болт, 5
: Крюк, 2
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
A
}

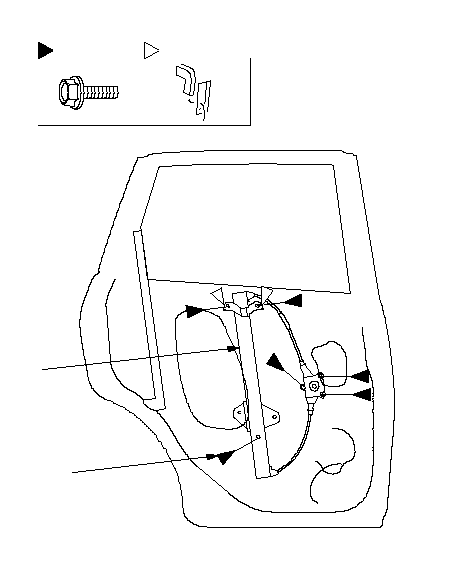

Стекло с ручным стеклоподъемником
Расположения фиксаторов
: Болт, 6
: Крюк, 2
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m)
B
}
|
-

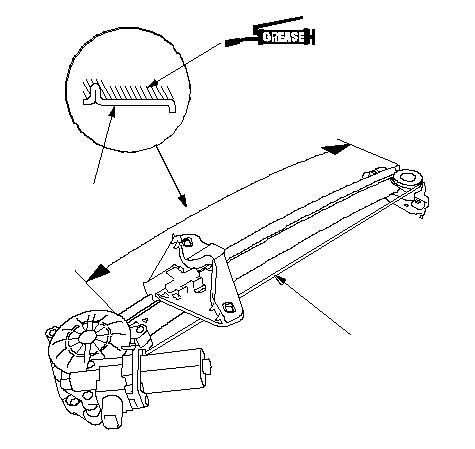

Нанесите универсальную смазку на все скользящие поверхности редуктора (А), показанные на рисунке.
|
Электрический стеклоподъемник
A
A
}

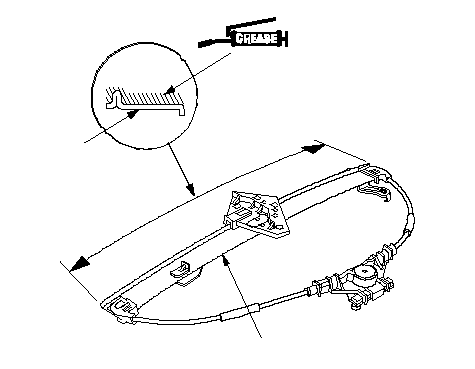

Стекло с ручным стеклоподъемником
A
A
}
|
