Замена замка задней двери
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте осторожны, не поцарапайте дверь и прилегающие детали.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
Замена замка
-
Полностью поднимите дверное стекло.
-
-

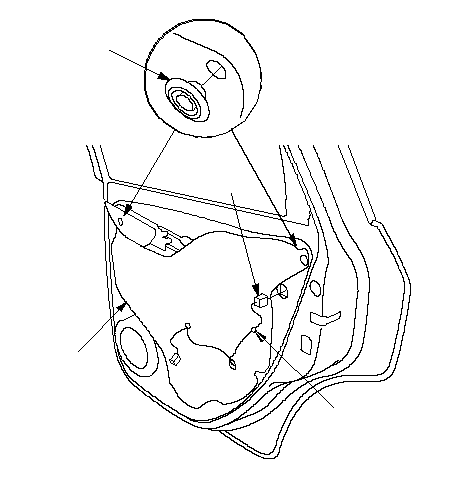

Снимите зажим жгута (А) и отсоедините разъем исполнительного элемента блокировки дверей (В).
-
|
A
B
C
D
}
|
-

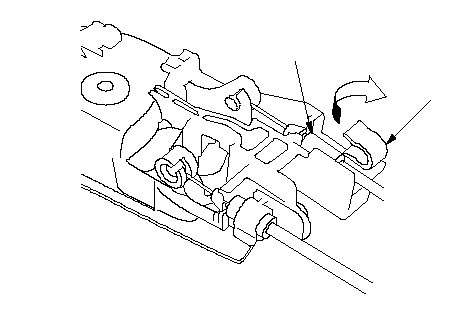

Отцепите фиксатор троса защелки (А) от троса защелки (В).
|
B
A
}
|
-

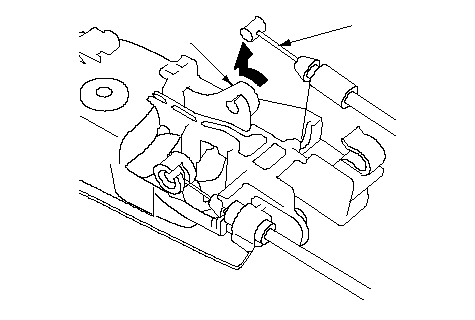

Отсоедините трос защелки (А) от кнопки блокировки (В).
|
A
B
}
|
-
Отцепите фиксатор троса внутренней рукоятки (А) от троса внутренней рукоятки (В).
|
A
B
}
|
-
Отсоедините трос внутренней рукоятки (А) от кнопки блокировки (В).
|
A
B
}
|
-

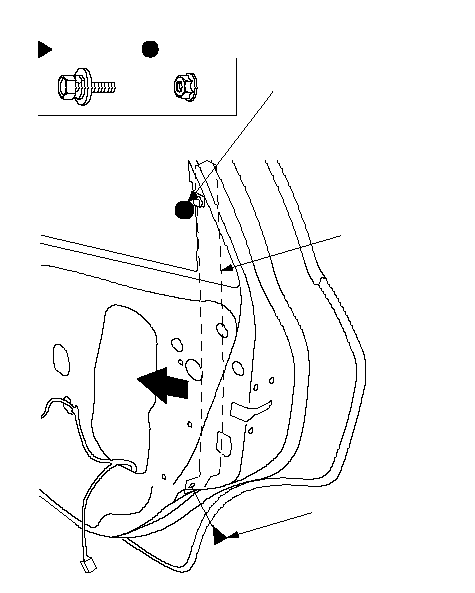

Выкрутите болт и ослабьте гайку, затем выньте вперед задний нижний желоб (А).
|
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
6 x 1.0 mm
8 N·m
(0.8 kgf·m)
A
Расположения фиксаторов
: Болт, 1
: Гайка, 1
}
|
-

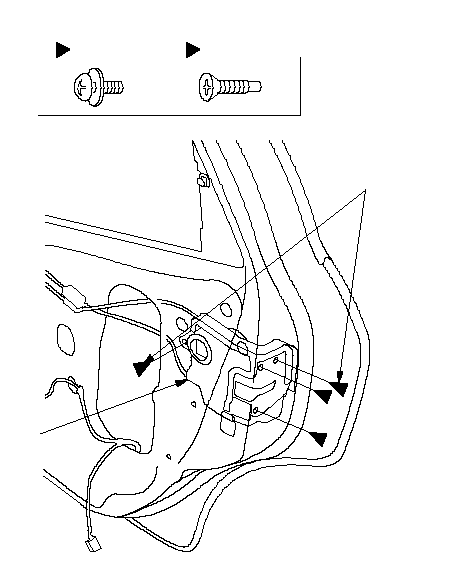

Выкрутите винты (А, В), затем извлеките защелку (С) через зазор между задним нижним желобом и дверью.
ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не погнуть трос защелки и трос внутренней рукоятки.
-
Установите замок в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что разъем исполнительного элемента прикреплен правильно.
-
Убедитесь, что дверь запирается и открывается правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
-
Проверьте, нет ли протечек воды.
|
6 x 1.0 mm
6 N·m
(0.6 kgf·m)
A
B
C
B
B
Расположения фиксаторов
: Винт, 1
A
: Винт, 3
B
}
|
|
Замена троса
-
Снимите защелку двери.
-

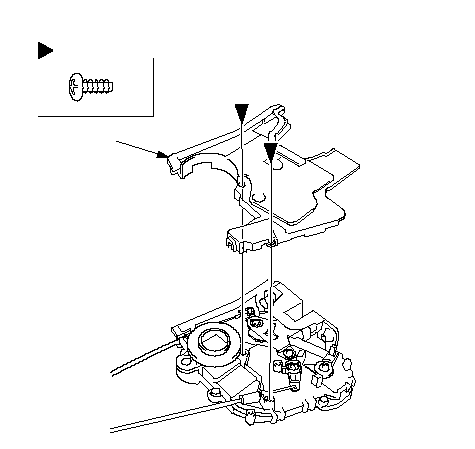

Выкрутите винты, затем снимите протектор замка (А).
|
Модель произведена в Индонезии
A
Расположения фиксаторов
: Винт, 2
}

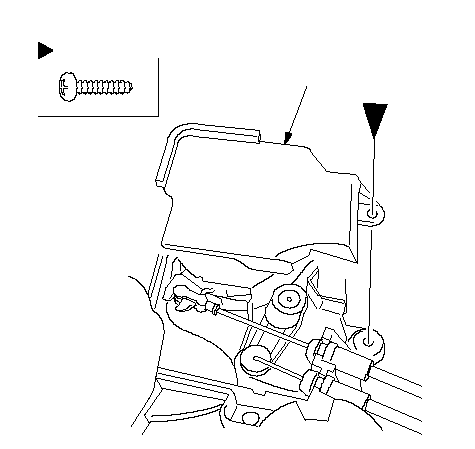

Модель произведена в Таиланде
Расположение фиксаторов
: Винт, 1
A
}
|
-

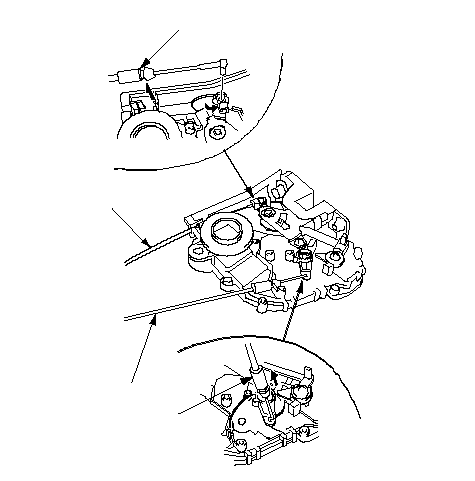

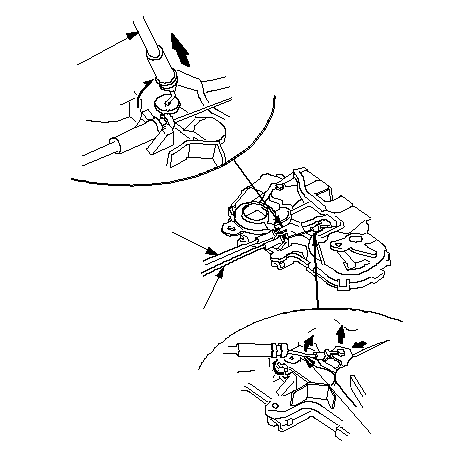

Отсоедините трос защелки (А) и трос внутренней рукоятки (В).
-
Установите трос в порядке, обратном снятию, соблюдая следующее:
-
Убедитесь, что трос замка и трос внутренней рукоятки надежно закреплены.
-
Убедитесь, что дверь запирается и открывается правильно.
-
Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.
-
Проверьте, нет ли протечек воды.
|
Модель произведена в Индонезии
A
B
A
B
}
Модель произведена в Таиланде
A
B
A
B
(1)
(2)
(3)
(4)
(1)
(2)
}
|
