Удаление/Установка панели задней двери
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
На рисунке показана модель с ЛРК, модель с ПРК симметрична.
-
Будьте осторожны, чтобы не поцарапать дверь и прилегающие детали.
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-

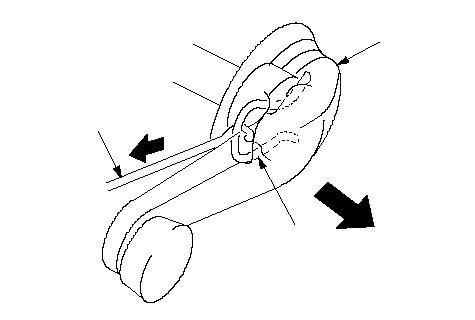

Стекло с ручным подъемником: Снимите рукоятку регулятора (А), вытянув зажим (В) при помощи проволочного крючка (С).
|
B
C
A
}
|
-

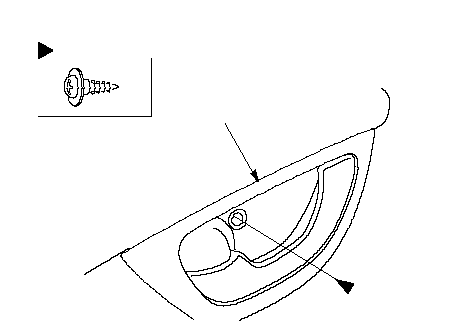

Выкрутите винт, удерживающий внутреннюю рукоятку (А).
|
Расположение фиксаторов
: Винт, 1
A
}
|
-
Снимите крышку защелки (А).
|
-1.
|

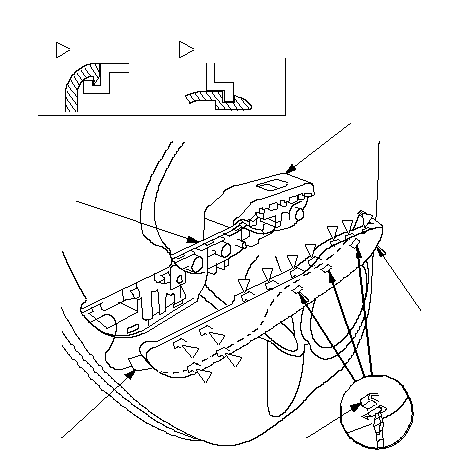

При помощи отвертки с плоским жалом, обернутой защитной лентой, поднимите передний нижний край обивки, поднимая вверх крюки (В).
|
|
-2.
|
Спереди назад поднимайте вдоль края обивки, чтобы освободить крючки (C, D) от панели переключателя стеклоподъемников (Е) и основания ручки (F).
|
|
-3.
|
Отцепите задний крючок (G), оттягивая крышку вперед.
|
|
Электрический стеклоподъемник
Расположения фиксаторов
: Крюк, 7
C
: Крюк, 4
D
E
B
F
A
G
D
C
C
C
C
C
C
C
D
D
D
}

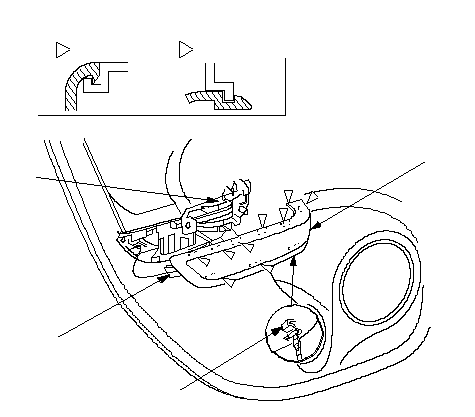

Стекло с ручным стеклоподъемником
Расположения фиксаторов
: Крюк, 4
C
: Крюк, 5
D
F
B
A
G
D
D
D
D
D
C
C
C
C
}
|
-

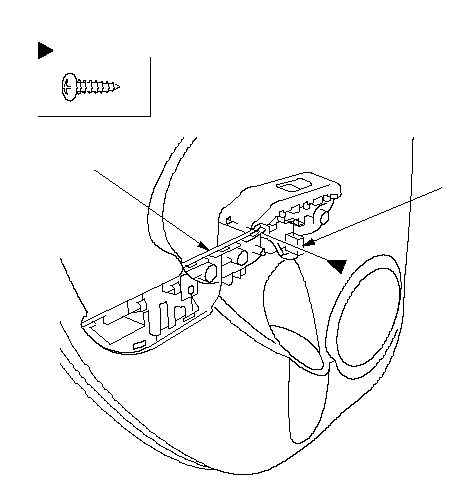

Электрический стеклоподъемник: Отсоедините разъем выключателя стеклоподъемника (А). Открутите винт на основании ручки (B).
|
Расположение фиксаторов
: Винт, 1
B
A
}
|
-

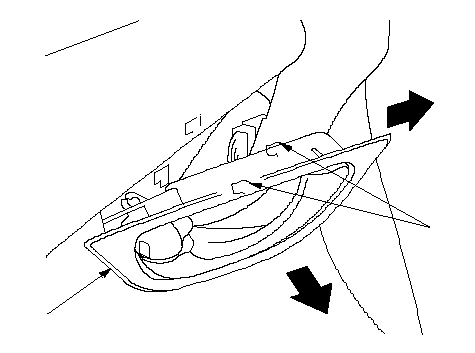

Наполовину извлеките внутреннюю рукоятку (А), потянув вперед, чтобы отцепить крюки (B).
|
B
(1)
(2)
A
}
|
-

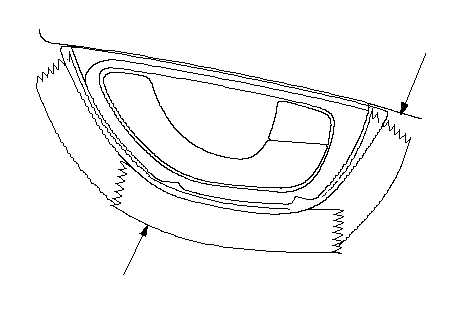

Нанесите защитную ленту (А) на дверную панель (В), как показано на рисунке.
|
A
B
}
|
-

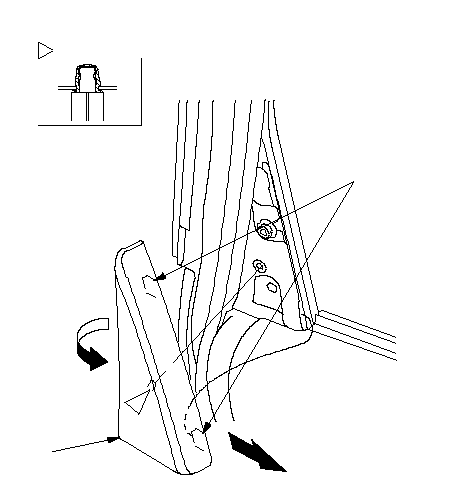

Вытяните задний край в направлении внутренней обшивки бокового стекла (А), чтобы удалить фиксатор, затем удалите его, вытащив крючки (В).
|
Расположение фиксаторов
: Фиксатор, 1
B
A
}
|
-
Снимите дверную панель (А), как можно меньше сгибая ее, чтобы избежать образования вмятин и повреждений.
|
-1.
|
Начните с нижнего края дверной панели, отпустите фиксаторы имеющимся в продаже инструментом для снятия обшивки.
|
|
-2.
|
Отсоедините верхние зажимы.
|
|
-3.
|
Начиная сзади, тяните дверную панель вверх.
ПРИМЕЧАНИЕ: Не оттягивайте дверную панель вверх слишком сильно, чтобы не повредить внутреннюю рукоятку (В).
|
|

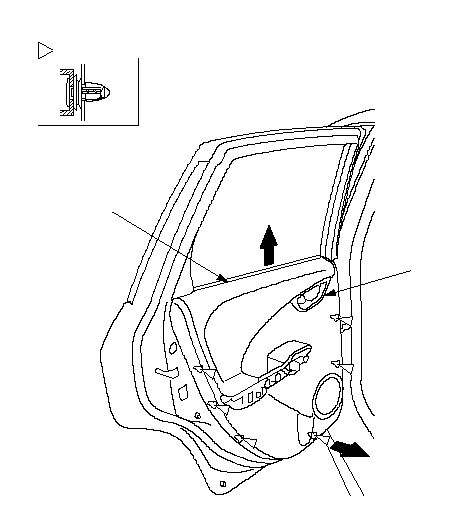

Расположения фиксаторов
: Фиксатор, 6
B
A
}
|
-

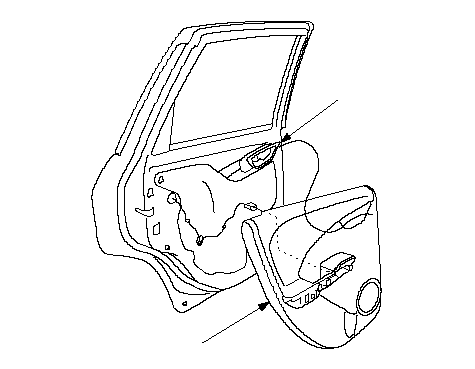

Снимите панель двери (А), в момент когда тяните внутреннюю рукоятку (В), через дырку в дверной панели.
|
B
A
}
|
-
Выполняйте операции по установке панели в порядке, обратном снятию соблюдая следующее:
-
Проверьте зажимы на наличие повреждений или побеление от нагрузки и при необходимости замените их на новые.
-
Убедитесь, что разъем прикреплен правильно.
-

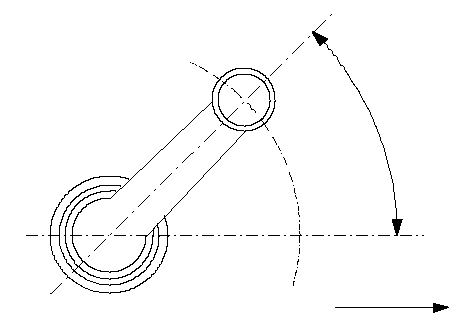

Если применимо, установите рукоятку регулятора, чтобы она была направлена вперед и вверх на угол 45° при полностью закрытом стекле.
|
45°
Вперед
}
|
