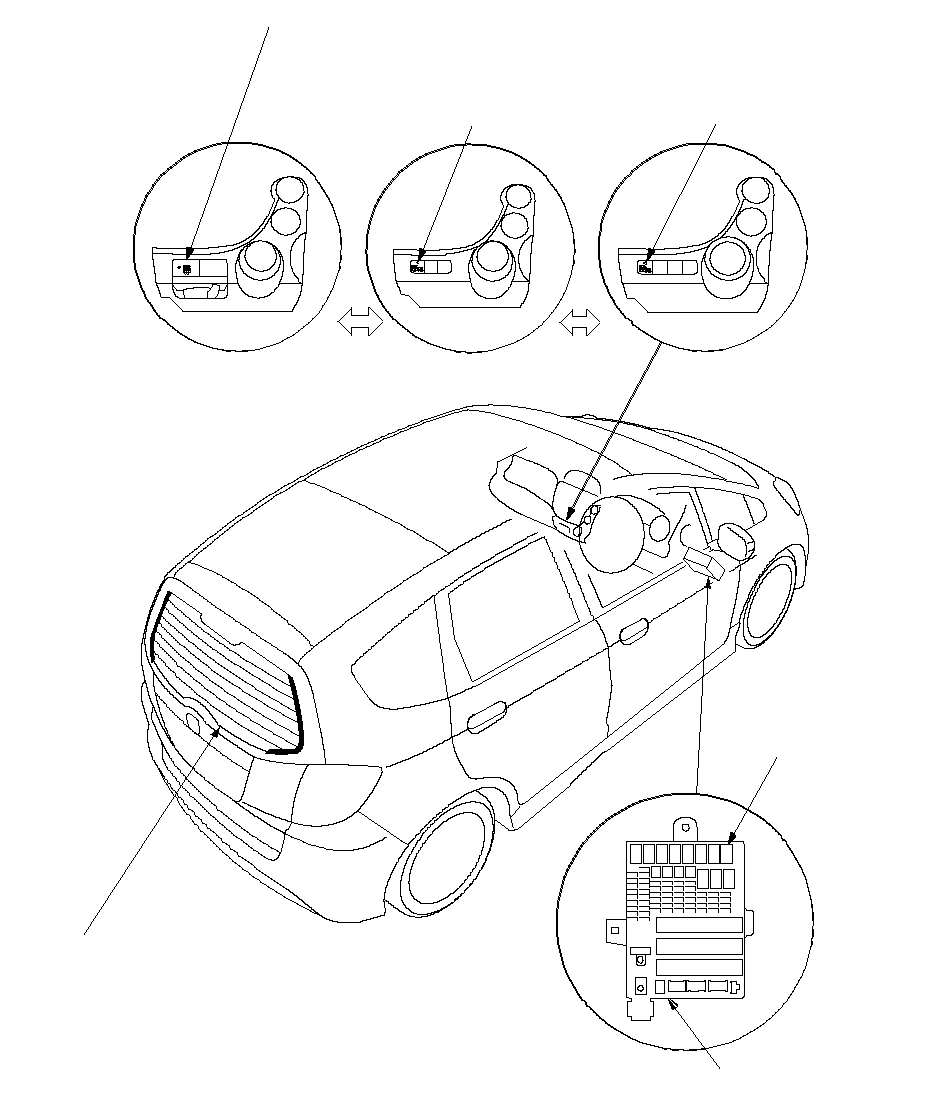

Перечень расположения компонентов обогревателя заднего стекла

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

ЗАДНЕЕ СТЕКЛО
РЕЛЕ ОБОГРЕВАТЕЛЯ
Проверка,

ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА
Проверка работы,
в руководстве по ремонту, P/N 62TF000B
Ремонт проводки обогревателя,
в руководстве по ремонту, P/N 62TF000B

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

На рисунке показана модель с ПРК, модель с ЛРК аналогична.

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА
ВЫКЛЮЧАТЕЛЬ ПОДОГРЕВА
ЗЕРКАЛ ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ*
(Встроен в панель управления отопителем)

С климат-контролем

С системой управления HVAC
(кнопочного типа)

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА
ВЫКЛЮЧАТЕЛЬ ПОДОГРЕВА ЗЕРКАЛ ЗАДНЕГО
ВИДА С ЭЛЕКТРОПРИВОДОМ*
(Встроен в блок управления климат-контролем)

С системой управления HVAC
(рычажкового типа)

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА
Проверка/замена,
в руководстве по ремонту, P/N 62TF000B

*: Оснащен обогревателем электрозеркала

}
