    • Коды поиска неисправностей (DTC): B1029

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    DTC B1029:
     Блок MICU потерял связь с ультразвуковым датчиком
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1029 отображается на экране?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. Проверьте входные сигналы ультразвукового датчика и проверьте подачу питания и "массу" ультразвукового датчика.
    Все ли проверки входных сигналов дали положительный результат?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Если какая-либо проверка покажет наличие неисправности, найдите и исправьте их, затем повторите проверку системы.■
    Все ли проверки входных сигналов дали положительный результат?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Если какая-либо проверка покажет наличие неисправности, найдите и исправьте их, затем повторите проверку системы.■
    1. Отсоедините разъем С (49Р) блока реле/ предохранителей под панелью приборов.

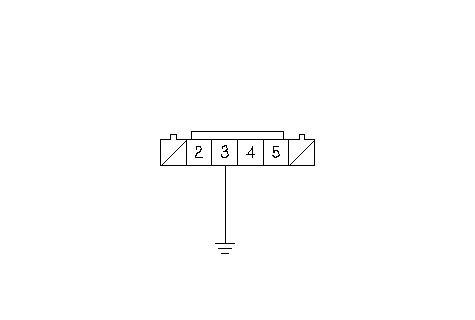

    1. Подсоедините клемму № 3 6P разъема сирены охранной сигнализации к "массе" кузова с помощью провода-перемычки.
    1. Проверьте неразрывность цепи между клеммой № 25 разъема С (49Р) блока предохранителей и реле под панелью приборов и "массой" кузова.

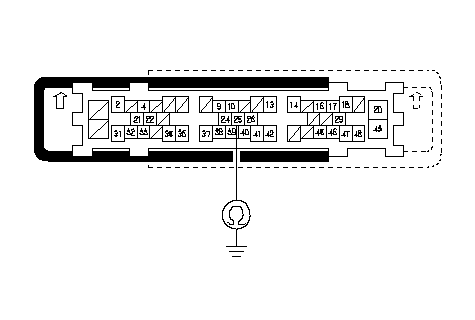

      ПРИМЕЧАНИЕ: На рисунке показана модель с ПРК, черный участок означает замок рычага. Рычаг фиксации для моделей ЛРК показан в виде пунктирной линии.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в проводе между блоком MICU и сиреной охранной сигнализации.■
    1. Отсоедините провод-перемычку от 6Р разъема сирены охранной сигнализации.
    1. Проверьте неразрывность цепи между клеммой № 25 разъема С (49Р) блока предохранителей и реле под панелью приборов и "массой" кузова.
      ПРИМЕЧАНИЕ: На рисунке показана модель с ПРК, черный участок означает рычаг блокировки. Рычаг блокировки для моделей ЛРК показан в виде пунктирной линии.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в цепи между блоком MICU и сиреной охранной сигнализации.■
    НЕТ -
    Неисправна сирена охранной сигнализации, замените ее.■
