    • Поиск неисправности в цепи выключателя давления кондиционера

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    ПРИМЕЧАНИЕ:
    • Не используйте эту процедуру поиска неисправностей, если одна из следующих деталей работает нормально при включенном кондиционере: вентилятор конденсатора, вентилятор радиатора, компрессор кондиционера или если отопитель не работает. См. перечень поиска неисправности по признаку.
    • Проверьте верхнее давление кондиционера.
    1. Отсоедините 2Р разъем датчика давления кондиционера.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммой № 2 разъема 2Р датчика давления кондиционера и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Перейдите к Этап 23 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте, есть ли соединение между клеммами № 1 и № 2 датчика давления кондиционера.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Замените датчик давления кондиционера.■
    1. Соедините 2Р разъем датчика давления кондиционера.
    1. Отсоедините 5P разъем выключателя кондиционера.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Измерьте напряжение между клеммой № 2 разъема 5Р выключателя кондиционера и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв в проводе между датчиком давления кондиционера и выключателем кондиционера.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    В порядке ли выключатель кондиционера?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Замените выключатель кондиционера.■
    1. Отсоедините 8P разъем выключателя вентилятора отопителя.

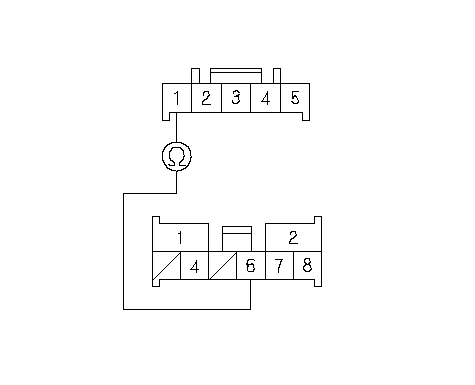

    1. Проверьте непрерывность цепи между клеммой № 1 5Р разъема выключателя кондиционера и клеммой № 6 8Р разъема выключателя вентилятора отопителя.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Устраните разрыв в проводе между выключателем кондиционера и выключателем вентилятора обогревателя.■
    Исправен ли выключатель вентилятора отопителя?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Датчик температуры испарителя исправен?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
      ПРИМЕЧАНИЕ: Этот шаг необходим для предотвращения повреждений модуля управления двигателем (ECM)/силовым агрегатом (PCM).
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.
    1. Проверьте непрерывность цепи между следующими клеммами разъема A (49P) блока ECM/PCM и 2Р разъемом датчика температуры испарителя.
      49P:
      2P:
      № 10
      № 2
      № 38
      № 1

    Непрерывно ли соединение?
    ДА -
    • Модели KZ, KP и MA: Перейдите к Этап 19 .
    • Кроме моделей KZ, KP и MA: Перейдите к Этап 22 .
    НЕТ -
    Устраните разрыв в проводе между блоком ECM/PCM и датчиком температуры испарителя.■
    Регулятор управления температурой исправен?
    ДА -
    Перейдите к Этап 20 .
    НЕТ -

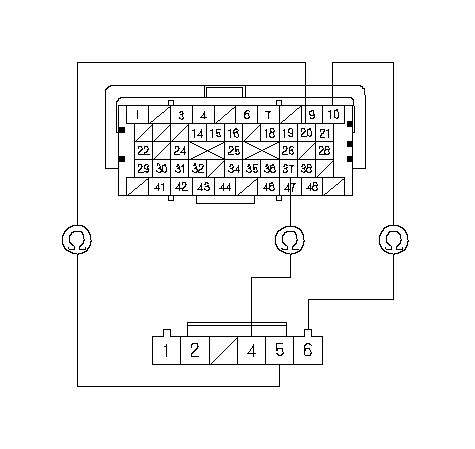

    1. Проверьте непрерывность цепи между следующими клеммами разъема A (49P) блока ECM/PCM и 6P разъемом панели управления обогревателем.
      49P:
      6P:
      № 10
      № 6
      № 20
      № 5
      № 37
      № 4

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 21 .
    НЕТ -
    Устраните разрыв в проводе между блоком ECM/PCM и панелью управления обогревателем. Также проверьте жгуты проводов панели управления обогревателем.■

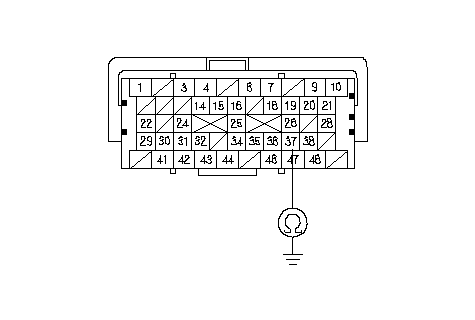

    1. Проверьте неразрывность цепи между клеммой № 37 разъема A (49P) блока ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в цепи между блоком ECM/PCM и регулятором управления температурой.■
    НЕТ -
    Перейдите к Этап 22 .

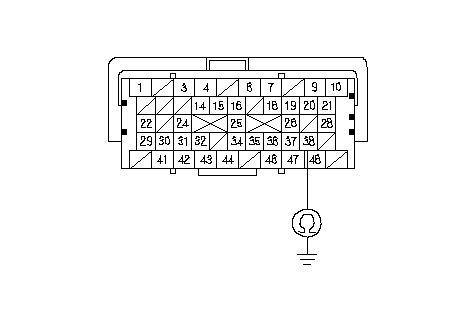

    1. Проверьте неразрывность цепи между клеммой № 38 разъема A (49P) блока ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в цепи между блоком ECM/PCM и датчиком температуры испарителя.■
    НЕТ -
    Проверьте надежность контакта и крепления клемм разъема A (49P) блока ECM/PCM, 2Р разъема датчика температуры испарителя, 2Р разъема датчика давления кондиционера, 5Р разъема выключателя кондиционера и 8Р разъема выключателя вентилятора обогревателя. Если все соединения исправны, замените компьютер управления двигателем ЕСМ/РСМ заведомо исправным и проведите повторную проверку. Если признак/индикация исчезает, замените оригинальный блок ECM/PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините 2Р разъем датчика давления кондиционера.
    1. Убедитесь, что кондиционер выключен.
    1. Включите зажигание, повернув ключ в положение ON (II).

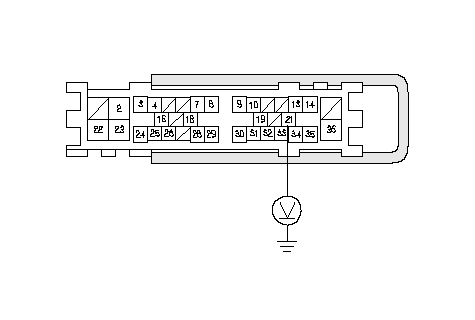

    1. Измерьте напряжение между клеммой № 21 разъема А (36Р) блока реле и предохранителей под панелью приборов и "массой", не отсоединяя разъемов блока реле и предохранителей.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните разрыв в проводе между датчиком давления кондиционера и блоком MICU.■
    НЕТ -
    Проверьте контакт и крепления клемм в блоке реле и предохранителей под панелью приборов. Если все соединения исправны, замените блок MICU заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените первоначально установленный MICU .■
