    • Поиск неисправностей по кодам DTC: P15B7

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC P15B7:
     Низкий входной сигнал в системе управления стартером
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Поверните ключ замка зажигания в положение ON (II) и подождите 5 секунды.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Высвечивается ли DTC P15B7?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контактов и креплений клемм в блоке ТСМ и ECM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем А (49-контактный) компьютера ЕСМ.
    1. Включите зажигание, повернув ключ в положение ON (II).

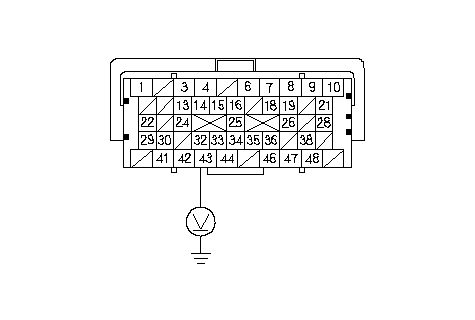

    1. Замерьте напряжение между клеммой А43 разъема блока ЕСМ и "массой" кузова.
    Напряжение есть?
    ДА -
    Замените блок TCM заведомо исправным, затем перейдите к Этап 14 . Если не выводится код DTC P15B7, замените оригинальный модуль TCM, затем перейдите к Этап 14 .
    НЕТ -
    Перейдите к Этап 11 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

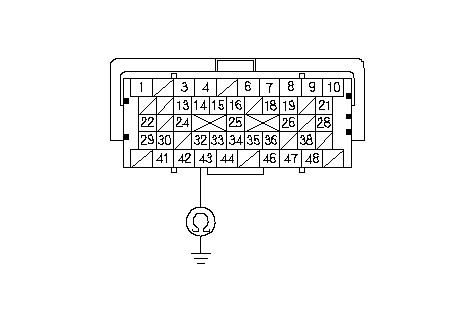

    1. Проверьте непрерывность цепи между клеммой A43 разъема блока ЕСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между блоком ECM (A43) и TCM, затем перейдите к Этап 14 .
    НЕТ -
    Перейдите к Этап 22 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Соедините заново все разъемы и аккумулятор.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока ECM при помощи диагностической системы HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Поверните ключ замка зажигания в положение ON (II) и подождите 5 секунды.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Высвечивается ли DTC P15B7?
    ДА -
    Проверьте качество соединений и надежность крепления клемм на блоке TCM и блоке ECM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Заново подсоедините все разъемы.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Поверните ключ замка зажигания в положение ON (II) и подождите 5 секунды.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Высвечивается ли DTC P15B7?
    ДА -
    Проверьте качество контактов и креплений клемм в блоке ТСМ и блоке ECM. Если было обновлено программное обеспечение модуля ECM, замените модуль ECM на заведомо исправный, затем повторите проверку. Если компьютер ЕСМ был временно заменен на заведомо исправный, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM, процедура поиска неисправностей завершена. Если блок ECM был временно заменен, замените изначально установленный блок ECM. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
