Функция самодиагностики аудиосистемы
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Режим самодиагностики аудиоблока
-
Включите зажигание, повернув ключ в положение ON (II). Убедитесь, что аудиоблок выключен.
-

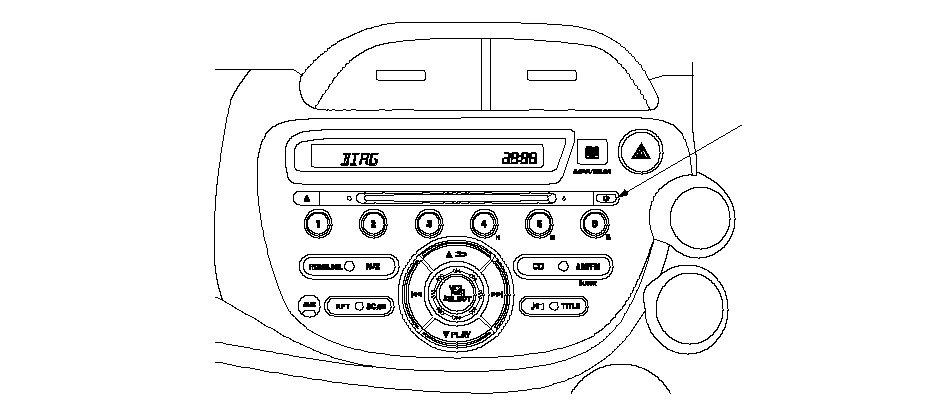

Нажмите и удерживайте кнопки № 1 и № 6. Удерживая кнопки, нажмите на кнопку питания (А). Отпустите кнопки и начнется режим самодиагностики.
|
|
|
Режим самодиагностики аудиоблока
-
Включите зажигание, повернув ключ в положение ON (II). Убедитесь, что аудиоблок выключен.
-
Нажмите и удерживайте кнопки № 1 и № 6. Удерживая кнопки, нажмите на кнопку питания (А). Отпустите кнопки и начнется режим самодиагностики.
|
A
}
|
|
|
-

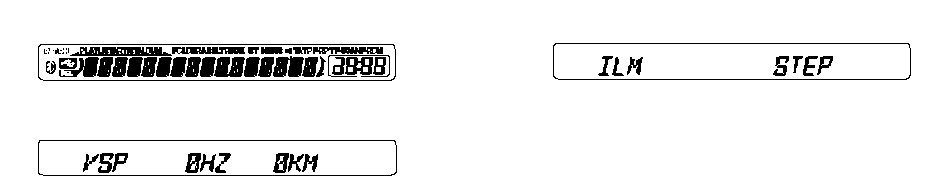

При каждом нажатии кнопки будет отображаться статус диагностики в соответствии с таблицей.
|
|
Работа кнопок
|
Желаемый результат
|
Процедура диагностики
|
|
|
Нажатие кнопки № 2
|
Будут отображены имена и/или значения кнопки аудиоблока (центральная панель) или дистанционного переключателя аудио (кроме кнопки питания)
|
|
|
A
|
Нажатие кнопки № 3
|
Все сегменты дисплея должны включаться/ выключаться
|
Если все сегменты дисплея не включаются, замените аудиоблок.
|
|
B
|
Нажатие кнопки № 4
|
Когда включается выключатель фонарей стояночного тормоза, статус подсветки должен поменяться со статуса - на статус 22 при регулировке яркости панели приборов.
|
|
|
C
|
Нажатие кнопки № 5
|
При движении автомобиля VSP отображает скорость автомобиля в км/ч.
|
|
-
Если в результате диагностики не был получен желаемый результат, выполните поиск неисправностей неисправной системы.
-
Самодиагностика завершается, когда выключается аудиоблок или зажигание (LOCK (0)).
|
|
-
При каждом нажатии кнопки будет отображаться статус диагностики в соответствии с таблицей.
|
|
Работа кнопок
|
Желаемый результат
|
Процедура диагностики
|
|
|
Нажатие кнопки № 2
|
Будут отображены имена и/или значения кнопки аудиоблока (центральная панель) или дистанционного переключателя аудио (кроме кнопки питания)
|
|
|
A
|
Нажатие кнопки № 3
|
Все сегменты дисплея должны включаться/ выключаться
|
Если все сегменты дисплея не включаются, замените аудиоблок.
|
|
B
|
Нажатие кнопки № 4
|
Когда включается выключатель фонарей стояночного тормоза, статус подсветки должен поменяться со статуса - на статус 22 при регулировке яркости панели приборов.
|
|
|
C
|
Нажатие кнопки № 5
|
При движении автомобиля VSP отображает скорость автомобиля в км/ч.
|
|
|
A
B
C
}
|
-
Если в результате диагностики не был получен желаемый результат, выполните поиск неисправностей неисправной системы.
-
Самодиагностика завершается, когда выключается аудиоблок или зажигание (LOCK (0)).
|
|
Режим проверки динамика
-
Включите зажигание, повернув ключ в положение ON (II). Убедитесь, что аудиоблок выключен.
-

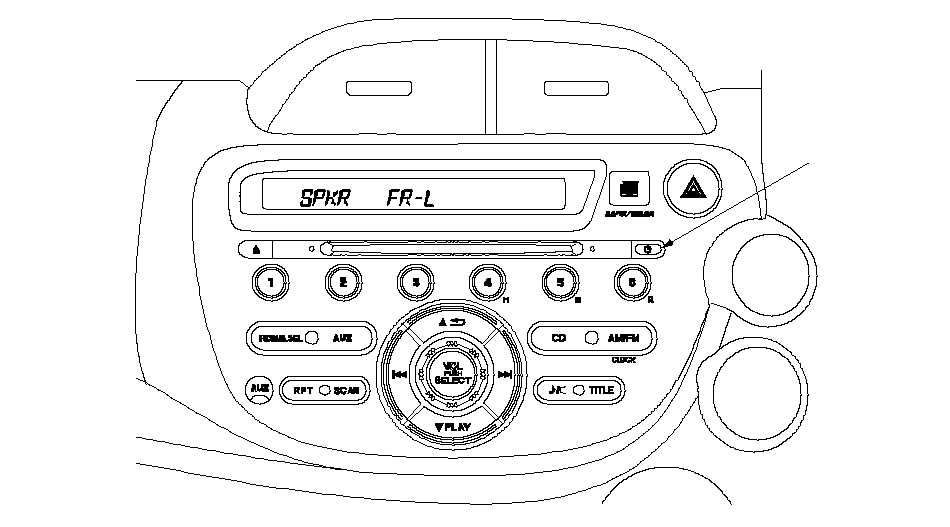

Нажмите и удерживайте кнопки № 1 и № 3. Удерживая кнопки, нажмите на кнопку питания (А). Отпустите кнопки: начнется проверка динамика. В левом переднем дверном динамике должен звучать низкочастотный шум.
-
При каждом нажатии кнопки
или
динамик выдает звуковой сигнал, тем самым тестируя динамики в заданном порядке. Громкость звукового сигнала можно отрегулировать регулятором VOL PUSH SELECT.
Порядок динамиков
(
) нажата:
|
(1)→(2)→(3)→(4)→(5)
|
(
) нажата:
|
(1)→(5)→(4)→(3)→(2)
|
|
|
Динамик
|
Отображенные сегменты
|
|
(1)
|
Динамик левой передней двери
|
SPKR FR-L
|
|
(2)
|
Динамик правой передней двери
|
SPKR FR-R
|
|
(3)
|
Динамик правой задней двери
|
SPKR RR-R
|
|
(4)
|
Динамик левой задней двери
|
SPKR RR-L
|
|
(5)
|
Все динамики
|
SPKR ALL
|
-
Если какой-либо из динамиков не издает звука, перейдите к поиску неисправностей по признакам.
-
Режим проверки динамиков завершается, когда выключается аудиоблок или зажигание (LOCK (0)).
|
|
|
Режим проверки динамика
-
Включите зажигание, повернув ключ в положение ON (II). Убедитесь, что аудиоблок выключен.
-
Нажмите и удерживайте кнопки № 1 и № 3. Удерживая кнопки, нажмите на кнопку питания (А). Отпустите кнопки: начнется проверка динамика. В левом переднем дверном динамике должен звучать низкочастотный шум.
|
A
}
|
-
При каждом нажатии кнопки
или
динамик выдает звуковой сигнал, тем самым тестируя динамики в заданном порядке. Громкость звукового сигнала можно отрегулировать регулятором VOL PUSH SELECT.
Порядок динамиков
(
) нажата:
|
(1)→(2)→(3)→(4)→(5)
|
(
) нажата:
|
(1)→(5)→(4)→(3)→(2)
|
|
|
Динамик
|
Отображенные сегменты
|
|
(1)
|
Динамик левой передней двери
|
SPKR FR-L
|
|
(2)
|
Динамик правой передней двери
|
SPKR FR-R
|
|
(3)
|
Динамик правой задней двери
|
SPKR RR-R
|
|
(4)
|
Динамик левой задней двери
|
SPKR RR-L
|
|
(5)
|
Все динамики
|
SPKR ALL
|
-
Если какой-либо из динамиков не издает звука, перейдите к поиску неисправностей по признакам.
-
Режим проверки динамиков завершается, когда выключается аудиоблок или зажигание (LOCK (0)).
|
