    • Поиск симптомов неисправностей аудиосистемы - Не работает подсветка кнопок аудиоблока

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Не работает подсветка кнопок аудиоблока
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Проверьте предохранитель № 29 (10 А) в блоке предохранителей/реле, расположенным под панелью управления.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Замените предохранитель и повторите проверку.■
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Поверните комбинированный выключатель освещения в положение стояночных огней.
    1. Проверьте подсветку кнопок аудиоблока.
    Кнопки подсвечиваются?
    ДА -
    Пропадающая неисправность: на момент проверки аудиоблок исправен. Проверьте качество контактов и крепления клемм разъема А (24P) аудиоблока.■
    НЕТ -
    Перейдите к Этап 5 .
    1. Проверьте подсветку других кнопок, не относящихся к аудиосистеме.
    Кнопки подсвечиваются?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Выполните поиск неисправностей в цепи подсветки панели приборов.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем А (24Р) аудиоблока.
      ПРИМЕЧАНИЕ: Извлеките компакт-диск перед снятием аудиоблока, чтобы предотвратить повреждение механизма загрузки проигрывателя компакт-дисков.
    1. Включите зажигание, повернув ключ в положение ON (II).

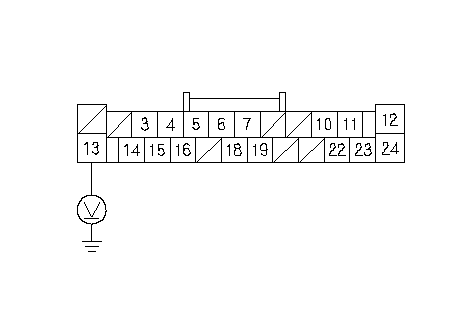

    1. Не выключая фары, измерьте напряжение между клеммой № 13 разъема А (24P) аудиоблока и "массой" кузова.
    Есть ли напряжение в аккумуляторной батарее?
    ДА -
    Проверьте качество соединений на разъеме А (24P) аудиоблока. Если все соединения в порядке, замените аудиоблок. ■
    НЕТ -
    Устраните разрыв провода между блоком реле/предохранителей под панелью приборов и аудиоблоком.■
