    • Поиск неисправностей аудиосистемы по признакам - Громкость не увеличивается вместе со скоростью

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Громкость не увеличивается со скоростью
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Выполните пробную поездку на высокой скорости по шоссе и следите, увеличивается ли громкость со скоростью.
    Увеличивается уровень звука?
    ДА -
    Пропадающая неисправность, на момент проверки система исправна.■
    НЕТ -
    Перейдите к Этап 2 .
    1. Проверьте настройки режима SVC в настройках регулировки звука аудиоблока.
    Значение SVC установлено на OFF (выкл.)?
    ДА -
    Измените настройку на MID и повторите проверку.■
    НЕТ -
    Перейдите к Этап 3 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снимите аудиоблок и отсоедините разъем А (24Р) аудиоблока.
      ПРИМЕЧАНИЕ: Извлеките компакт-диск перед снятием аудиоблока, чтобы предотвратить повреждение механизма загрузки проигрывателя компакт-дисков.
    1. Включите зажигание, повернув ключ в положение ON (II).

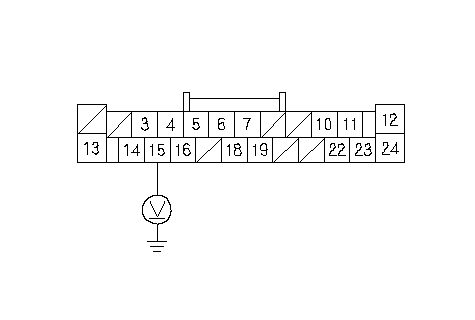

    1. Выполните пробную поездку, пусть помощник измерит напряжение на клемме № 15 разъема А (24Р) аудиоблока.
    Имеется импульс 0-5 В?
    ДА -
    Замените блок аудиосистемы на заведомо исправный и повторите проверку. Если признак неисправности/индикация отсутствует, замените первоначально установленный аудиоблок.■
    НЕТ -
    Устраните разрывы или замыкания в цепи между клеммой № 15 разъема А (24Р) аудиоблока и клеммой № 30 разъема А (49Р) блока ECM/PCM. Если разрывов не обнаружено, замените блок ECM/PCM на заведомо исправный и повторите проверку. Если признак/ индикация исчезает, замените изначально установленный блок ECM/PCM. ■
