    • Поиск неисправностей по признаку в аудиосистеме - низкая выходная мощность сигнала устройства USB или отсутствует звук

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Входной звук USB аудиоустройства низкий или не слышен
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Включите зажигание, повернув ключ в положение ON (II).
    Все динамики воспроизводят звук?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Перейдите к разделу "Нет звука из динамиков".■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините USB аудиоустройство клиента к заведомо исправному автомобилю, оборудованному USB адаптером и проверьте работу USB адаптера.
    USB устройство работает нормально?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    USB устройство неисправно. Также проверьте USB кабель и состояние разъема USB адаптера.■
    1. Подсоедините USB устройство к USB адаптеру на автомобиле клиента.
    1. Включите зажигание в положение ON (II) и включите аудиоблок.
    1. Проверьте, можно ли управлять USB устройством через аудиоблок (переключение между папками и файлами и т. д.).
    USB устройством управлять можно, но не слышно звука?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Если звук в порядке, в данный момент USB устройство исправно. Если USB устройством нельзя управлять, перейдите к разделу "USB аудиоустройство не работает". ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем С (14Р) аудиоблока.
    1. Отсоедините разъем А (14Р) блока адаптера USB.

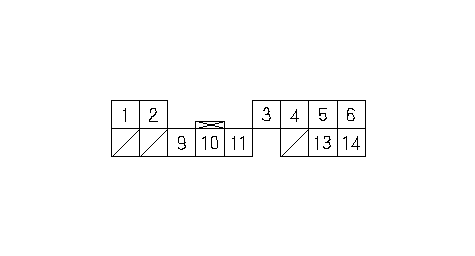

    1. Проверьте непрерывность соединения между клеммами разъема С (14P) аудиоблока в соответствии с таблицей.
      От клеммы(цвет провода)
      К клемме(цвет провода)
      C4 (PNK)
      C5 (BRN), C6 (WHT), C13 (RED), C14 (LT BLU)
      C5 (BRN)
      C6 (WHT), C13 (RED), C14 (LT BLU)
      C6 (WHT)
      C13 (RED), C14 (LT BLU)
      C13 (RED)
      C14 (LT BLU)

    Есть ли неразрывность цепи между какими-либо из этих клемм?
    ДА -
    Замыкание в цепи между аудиоблоком и блоком USB адаптера. Замените неисправный экранированный жгут проводов.■
    НЕТ -
    Перейдите к Этап 12 .

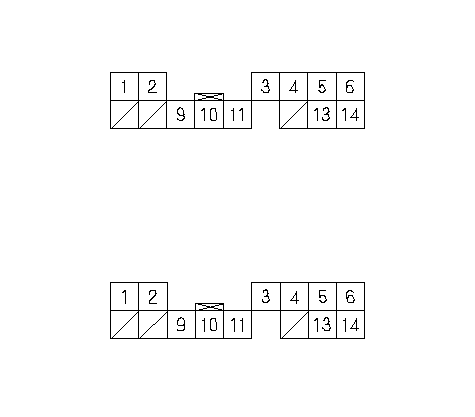

    1. Проверьте непрерывность цепи между разъемом С (14P) аудиоблока и разъемом А (14Р) блока USB адаптера в соответствии с таблицей.
      Разъем аудиоблока
      Разъем блока USB адаптера
      Цвет провода
      C5
      А5
      BRN
      C6
      А6
      WHT
      C13
      А13
      RED
      C14
      А14
      LT BLU

    Непрерывно ли соединение?
    ДА -
    Замените блок USB адаптера заведомо исправным, затем подсоедините все разъемы и повторите проверку. Если признак неисправности/индикация отсутствует, замените изначально установленный блок USB адаптера. Если признак неисправности все еще присутствует, замените аудиоблок.■
    НЕТ -
    Разрыв в цепи между аудиоблоком и блоком USB адаптера. Замените неисправный экранированный жгут проводов.■
