    • Поиск неисправностей по признаку в аудиосистеме - устройство USB не работает

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    USB аудиоустройство не работает
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    • Проверьте требования к USB устройству:
      • -
      Цифровой аудиопроигрыватель с памятью большой емкости с портом USB 2,0
      -
      Более 256 МБ памяти RAM
      -
      Поддерживает файлы MP3, WMA и AAC (типа i-Tunes), файлы DRM не поддерживаются
    1. Включите зажигание в положение ON (II) и включите аудиоблок.
    1. Нажмите кнопку AUX для выбора USB режима.
    Отображается USB NO DATA?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Перейдите к Этап 8 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините USB аудиоустройство клиента к заведомо исправному автомобилю, оборудованному USB адаптером и проверьте работу USB адаптера.
    USB устройство работает нормально?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    USB устройство неисправно. Также проверьте USB кабель и состояние разъема USB адаптера.■
    1. Снимите USB адаптер на автомобиле клиента.

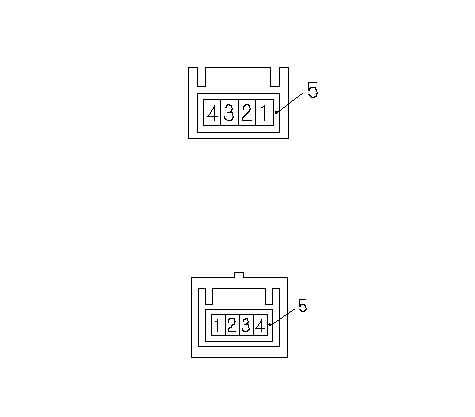

    1. Отсоедините разъем В (5Р) блока адаптера USB.
    1. Проверьте непрерывность цепи между клеммами разъема В (5Р) блока USB адаптера и USB гнездом в соответствии с таблицей.
      Разъем блокаUSB адаптера
      РазъемUSB адаптера
      B1
      1
      B2
      2
      B3
      3
      B4
      4

    Непрерывно ли соединение?
    ДА -
    Замените кабель USB адаптера заведомо исправным и повторите проверку. Если признак неисправности/индикация отсутствует, замените изначально установленный кабель USB адаптера. Если признак/ индикация все еще присутствует, перейдите к Этап 9 .
    НЕТ -
    Разрыв в цепи между блоком USB адаптера и USB адаптером. Замените неисправный экранированный жгут проводов.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Снимите блок аудиосистемы. Проверьте надежность соединения разъемов аудиоблока и блока USB адаптера.
    Разъемы соединены надежно?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Подсоедините разъемы и повторите проверку.■

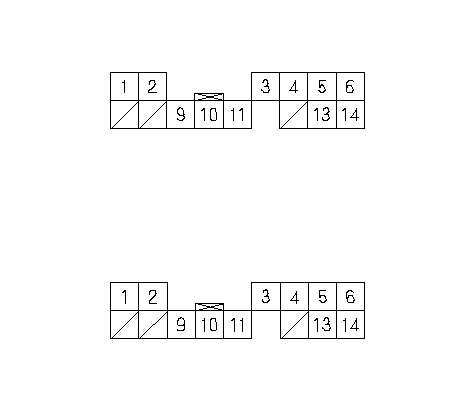

    1. Отсоедините разъем А (14Р) блока адаптера USB.
    1. Включите зажигание, повернув ключ в положение ON (II).

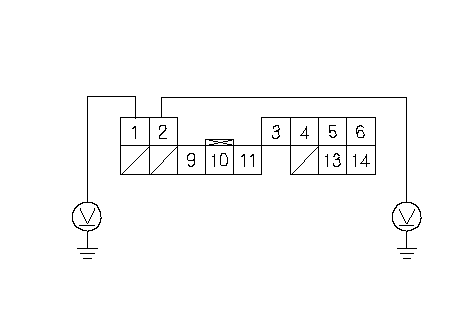

    1. Измерьте напряжение между "массой" кузова и клеммами № 1 и № 2 разъема А (14Р) блока USB адаптера по отдельности.
    Есть ли напряжение в аккумуляторной батарее?
    ДА -
    Перейдите к Этап 14 .
    НЕТ -
    Перейдите к Этап 13 .
    1. Измерьте напряжение между "массой" кузова и клеммами № 1 и № 2 разъема С (14Р) аудиоблока по отдельности.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните разрыв или замыкание в цепи между аудиоблоком и блоком USB адаптера.■
    НЕТ -
    Замените аудиоблок.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

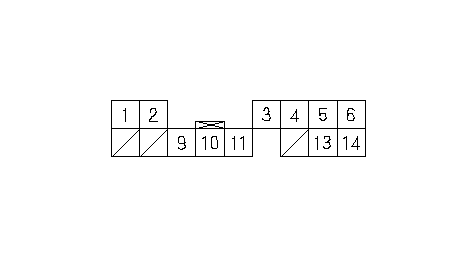

    1. Отсоедините разъем С (14Р) аудиоблока.

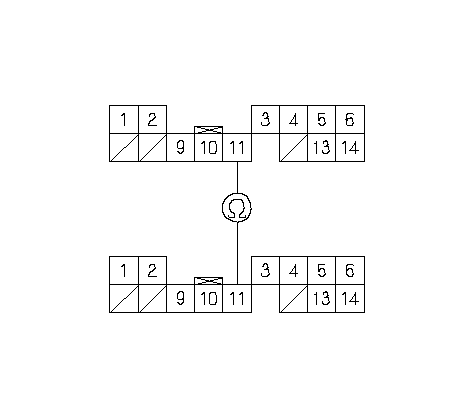

    1. Проверьте непрерывность цепи между клеммой № 11 разъема С (14P) аудиоблока и клеммой № 11 разъем А (14Р) блока USB адаптера.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Устраните разрыв в цепи между аудиоблоком и блоком USB адаптера.■
    1. Проверьте непрерывность соединения между клеммами разъема С (14P) аудиоблока в соответствии с таблицей.
      От клеммы(цвет провода)
      К клемме(цвет провода)
      C3 (GRY)
      C9 (YEL), C10 (GRN)
      C9 (YEL)
      C10(GRN)

    Есть ли неразрывность цепи между какими-либо из этих клемм?
    ДА -
    Замыкание в цепи между аудиоблоком и блоком USB адаптера. Замените неисправный экранированный жгут проводов.■
    НЕТ -
    Перейдите к Этап 18 .
    1. Проверьте непрерывность цепи между клеммами разъема С (14P) аудиоблока и разъемом А (14Р) блока USB адаптера в соответствии с таблицей.
      Разъем аудиоблока
      Разъем блока USB адаптера
      Цвет провода
      C9
      А9
      YEL
      C10
      А10
      GRN

    Непрерывно ли соединение?
    ДА -
    Замените блок USB адаптера заведомо исправным, затем подсоедините все разъемы и повторите проверку. Если признак неисправности/индикация отсутствует, замените изначально установленный блок USB адаптера. Если признак/ индикация неисправности все еще присутствует, замените аудиоблок. ■
    НЕТ -
    Разрыв в цепи между аудиоблоком и блоком USB адаптера. Замените неисправный экранированный жгут проводов.■
