Разбор насоса моторного масла
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-
Снимите сетчатый фильтр грубой очистки (А), затем масляный насос (В).
|

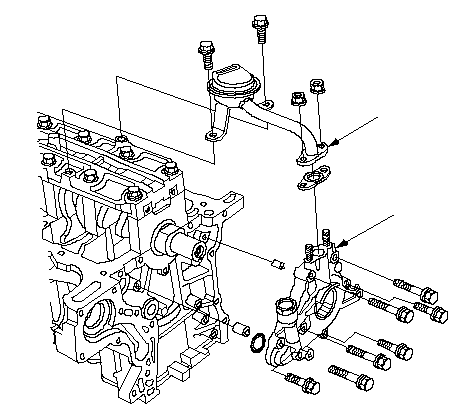

Двигатель L15A8
A
B
}

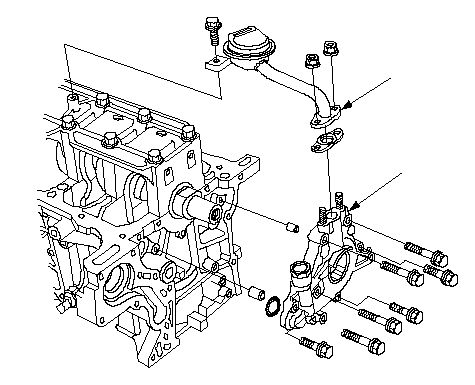

Двигатель L13Z3
A
B
}
|
|
Проверка
-
Удалите винты с корпуса насоса, затем отделите крышку от корпуса.
-

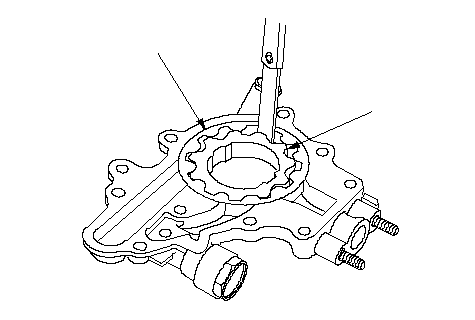

Проверьте радиальный зазор между внутренним и внешним роторами (между внутренним ротором (А) и внешним ротором (В)). Если зазор между внутренним и внешним роторами превышает предельное значение, замените масляный насос в сборе.
Радиальный зазор между внутренним и внешним роторами
|
Стандартный (новый):
|
0,06−0,16 мм
|
|
Рабочий предел:
|
0,20 мм
|
|
B
A
}
|
-

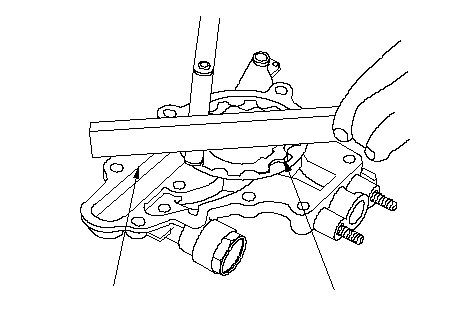

Проверьте осевой зазор между роторами корпуса насоса (А) и корпусом насоса (В). Если осевой зазор между ротором и корпусом насоса превышает предельное значение, замените масляный насос в сборе.
Зазор между ротором и корпусом
|
Стандартный (новый):
|
0,02−0,06 мм
|
|
Рабочий предел:
|
0,15 мм
|
|
B
A
}
|
-
Проверьте осевой зазор между корпусом и внешним ротором (между ротором (А) и корпусом насоса (В)). Если радиальный зазор между корпусом и внешним ротором насоса превышает предельное значение, замените масляный насос в сборе.
Зазор между внешним ротором и корпусом насоса
|
Стандартный (новый):
|
0,100−0,175 мм
|
|
Рабочий предел:
|
0,20 мм
|
-
Проверьте оба ротора и корпус насоса, чтобы убедиться в отсутствии царапин и других повреждений. При необходимости замените детали.
-
Убедитесь, что масляный насос вращается свободно.
|
B
A
}
|
|
Установка
-
Очистите канавку для уплотнительного кольца круглого сечения и контактную поверхность блока цилиндров двигателя.
-
Установите масляный насос (А) с новым уплотнительным кольцом круглого сечения (В).
-
Установите сетчатый фильтр грубой очистки (С) с новой прокладкой (D).
-
-
Удерживайте двигатель с помощью домкрата и деревянного бруска, подложенного под масляный поддон.
|

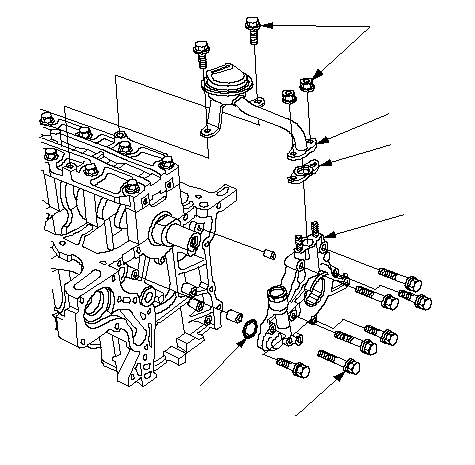

Двигатель L15A8
C
D
A
B
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
6 x 1.0 mm
12 N·m (1.2 kgf·m)
}

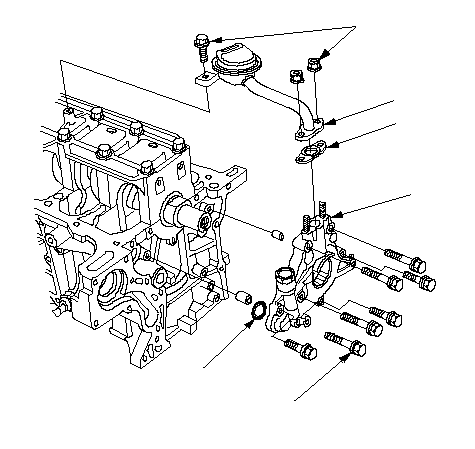

Двигатель L13Z3
C
D
A
B
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
6 x 1.0 mm
12 N·m (1.2 kgf·m)
}
|
-

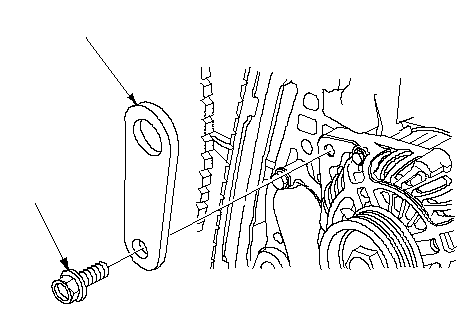

Снимите цепь и стойку вспомогательного подъемника, затем затяните крепежный болт генератора.
-
|
07MAK-PY30100
8 x 1.25 mm
24 N·m
(2.4 kgf·m)
}
|
