Поиск неисправностей по кодам DTC: P0983 (60)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0983:

Электромагнитный клапан D переключения передач (обрыв)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Запустите двигатель в положении Р рычага переключения передач. Нажав педаль тормоза, переведите рычаг переключения передач в положение N и подождите минимум 1 сек.

Убедитесь что код неисправности DTC P0983 постоянно возникает.

Код DTC P0983 отображается?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Перейдите к Этап 4 .

Выберите Shift Solenoid D в дополнительном меню теста (Miscellaneous Test Menu) и проверьте электромагнитный клапан D переключения передач с помощью системы HDS.

Слышен ли щелкающий звук?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Перейдите к Этап 7 .

Запустите двигатель в положении трансмиссии Р и подождите не менее 1 секунды. При нажатой педали тормоза переключите трансмиссию в положение N и подождите не менее 1 секунды.

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0983 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте плохое качество контакта или ослабление крепления клемм на электромагнитном клапане D переключения и блоке PCM. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 4 и проведите проверку заново.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 49P разъем В и 49P разъем С блока РСМ.

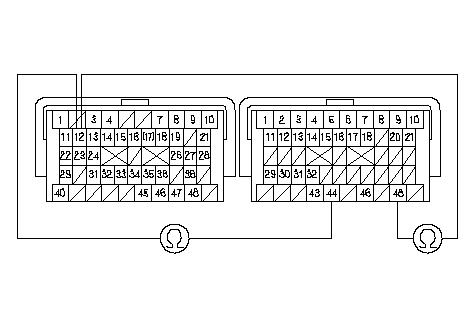

Измерьте сопротивление между клеммами B12 и С44 или С48 разъема блока РСМ.

Сопротивление равно примерно 12-25 Ω?

ДА	-	Перейдите к Этап 15 .
НЕТ	-	Перейдите к Этап 11 .

Отсоедините разъем жгута электромагнитного клапана переключения.

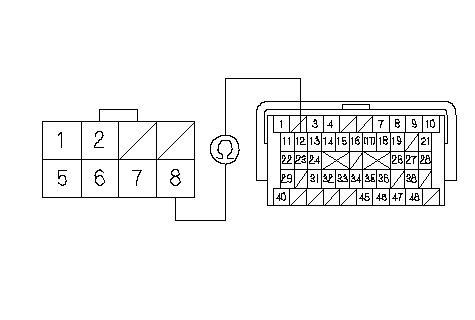

Проверьте неразрывность соединения между клеммой B12 разъема компьютера РСМ и клеммой № 8 жгута проводов электромагнита переключения.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 13 .
НЕТ	-	Устраните разрыв в проводе между клеммой B12 разъема блока РСМ и разъемом жгута проводов электромагнита переключения, затем перейдите к Этап 24 .

Отсоедините жгут проводов электромагнитных клапанов.

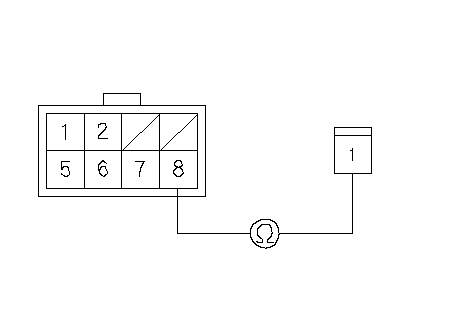

Проверьте неразрывность соединения между клеммами № 8 жгута проводов электромагнитного клапана и клеммой электромагнитного клапана D.

Непрерывно ли соединение?

ДА	-	Замените электромагнитный клапан D переключения передач, затем перейдите к Этап 24 .
НЕТ	-	Замените жгут проводов электромагнита переключения, затем перейдите к Этап 24 .

Включите зажигание, повернув ключ в положение ON (II).

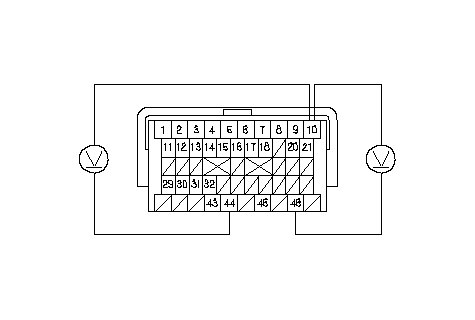

Измерьте напряжение между клеммами разъема компьютера РСМ C10 и C44 или C48.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 19 .
НЕТ	-	Перейдите к Этап 17 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

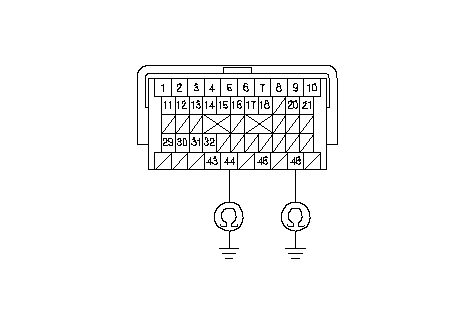

Проверьте неразрывность соединения между клеммой C44 разъема модуля РСМ и "массой" и между С48 и "массой".

Непрерывно ли соединение?

ДА	-	Проверьте исправность электрического предохранителя № 20 (15 А) в блоке электрических предохранителей и реле под панелью управления. Если предохранитель исправен, устраните разрыв или короткое замыкание в проводе между клеммой С10 разъема РСМ и блоком предохранителей/реле под панелью приборов, затем перейдите к Этап 24 .
НЕТ	-	Устраните разрыв в проводах между клеммами С44 и С48 компьютера РСМ и "массой" (G101) или восстановите "массу" (G101), затем перейдите к Этап 24 .

Подсоедините разъемы PCM.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Запустите двигатель в положении трансмиссии Р и подождите не менее 1 секунды. При нажатой педали тормоза переключите трансмиссию в положение N и подождите не менее 1 секунды.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0983 отображается?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 23 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0983 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 22 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохое качество контакта или ослабление крепления клемм на электромагнитном клапане D переключения передач и блоке PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 21 и проведите проверку заново.

Заново подсоедините все разъемы.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Запустите двигатель в положении трансмиссии Р и подождите не менее 1 секунды. При нажатой педали тормоза переключите трансмиссию в положение N и подождите не менее 1 секунды.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0983 отображается?

ДА	-	Проверьте контакт и надежность крепления клемм на электромагнитном клапане D переключения передач и блоке PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 28 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0983 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 27 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте контакт и надежность крепления клемм на электромагнитном клапане D переключения передач и блоке PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 26 и проведите проверку заново.
