Поиск неисправностей по кодам DTC: P0848 (26)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0848:

Датчик давления трансмиссионной жидкости во фрикционе 3-й передачи (обрыв или заблокировался в выключенном состоянии)

ПРИМЕЧАНИЕ: Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Двигаясь на 3-й передаче, посмотрите дисплей Shift Control в системе HDS:
- 7-ступенчатая трансмиссия: Двигайтесь в режиме D3 на 3-й передаче и убедитесь, что в списке данных АКП диагностического прибора HDS дисплей Shift Control указывает на 3-ю передачу.
- 5-ступенчатая трансмиссия: Двигайтесь в режиме последовательного переключения S на 3-й передаче и убедитесь, что в списке данных АКП диагностического прибора HDS дисплей Shift Control показывает 3-ю передачу.

Проверьте сигнал 3rd PRESSURE SWITCH в списке данных АКП, используя диагностическую систему HDS.

Включен ли датчик 3rd Pressure Switch?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Перейдите к Этап 7 .

Выполните испытательную поездку:
- 7-ступенчатая трансмиссия: Двигайтесь на 3-й передаче в режиме D3 не менее 2 секунд, затем затормозите и остановитесь.
- 5-ступенчатая трансмиссия: Двигайтесь на 3-й передаче в режиме последовательного переключения при положении S не менее 2 секунд, потом затормозите и остановитесь.

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0848 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успешность/неуспешность теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или надежность крепления клемм в датчике давления фрикциона 3-й передачи и блоке PCM. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 5 и проведите проверку заново.

Измерьте давление фрикциона 3-й передачи.

Давление фрикциона 3-й передачи находится в рабочих пределах?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Отремонтируйте клапаны переключения передач А, В и С и связанный с ними гидравлический контур или замените трансмиссию, затем переходите к Этап 22 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем датчика давления фрикциона 3-ей передачи.

Включите зажигание, повернув ключ в положение ON (II).

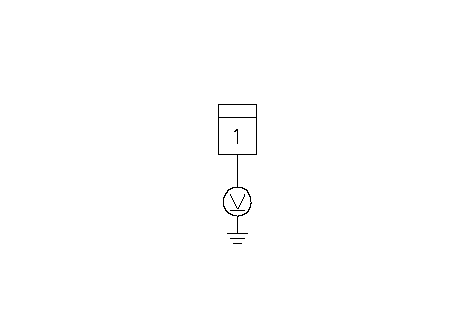

Измерьте напряжение между клеммой разъема датчика давления фрикциона 3-ей передачи и "массой".

Напряжение примерно равно 5 В?

ДА	-	Замените переключатель давления фрикциона 3-ей передачи, затем перейдите к Этап 22 .
НЕТ	-	Перейдите к Этап 12 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

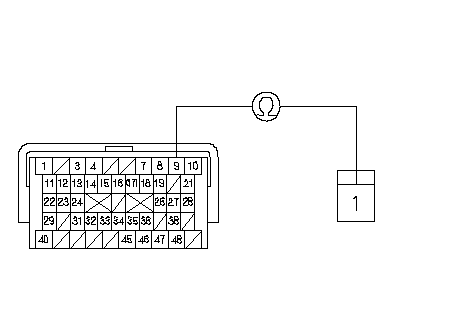

Проверьте непрерывность соединения между клеммой B9 разъема блока РСМ и клеммой разъема датчика давления жидкости трансмиссии фрикциона 3-ей передачи.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Устраните разрыв в проводе между клеммой B9 разъема блока РСМ и переключателем давления фрикциона 3-ей передачи, затем перейдите к Этап 22 .

Заново подсоедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Выполните испытательную поездку:
- 7-ступенчатая трансмиссия: Двигайтесь на 3-й передаче в режиме D в течение 2 секунд или более, затем нажмите педаль газа, чтобы трансмиссия переключилась на 4-ю передачу, и двигайтесь на ней более 2 секунд. Замедлите и остановите колеса.
- 5-ступенчатая трансмиссия: Двигайтесь в режиме последовательного переключения в положении S сначала на 3-й передаче в течении не менее 2 секунд, затем переключитесь подрулевым рычажком (+) на 4-ю передачу и двигайтесь на ней в течении не менее 2 секунд. Замедлите и остановите колеса.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Высвечивается ли код DTC P0848?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 21 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0848 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успешность/неуспешность теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 20 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте качество контакта и надежность крепления клемм в датчике давления фрикциона 3-й передачи и блоке PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 19 и проведите проверку заново.

Заново подсоедините все разъемы.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Выполните испытательную поездку:
- 7-ступенчатая трансмиссия: Двигайтесь на 3-й передаче в режиме D в течение 2 секунд или более, затем нажмите педаль газа, чтобы трансмиссия переключилась на 4-ю передачу, и двигайтесь на ней более 2 секунд. Замедлите и остановите колеса.
- 5-ступенчатая трансмиссия: Двигайтесь в режиме последовательного переключения в положении S сначала на 3-й передаче в течении не менее 2 секунд, затем переключитесь подрулевым рычажком (+) на 4-ю передачу и двигайтесь на ней в течении не менее 2 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Высвечивается ли код DTC P0848?

ДА	-	Проверьте плохой контакт или ослабление крепления клемм датчика давления жидкости трансмиссии фрикциона 3-й передачи и блока PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 27 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0848 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успешность/неуспешность теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 26 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохой контакт или ослабление крепления клемм датчика давления жидкости трансмиссии фрикциона 3-й передачи и блока PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 25 и проведите проверку заново.
