Поиск неисправностей по кодам DTC: P0843 (25)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0843:

Датчик давления трансмиссионной жидкости во фрикционе 2-й передачи (обрыв или заблокировался в выключенном состоянии)

ПРИМЕЧАНИЕ: Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Переключитесь на 2-ю передачу и посмотрите дисплей Shift Control в системе HDS:
- 7-ступенчатая трансмиссия: Переключитесь на 2-ю передачу при нажатой педали тормоза и убедитесь при помощи системы HDS в списке данных АКП, что на дисплее Shift Control отображается 2-я передача.
- 5-ступенчатая трансмиссия: Переключитесь в положение S при нажатой педали тормоза, переключитесь на 2-ю передачу с помощью подрулевого рычажка и убедитесь при помощи системы HDS, что на дисплее Shift Control в списке данных АКП отображается 2-я передача.

Проверьте сигнал 2nd PRESSURE SWITCH в списке данных АКП, используя диагностическую систему HDS.

Включен ли датчик 2nd Pressure Switch?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Перейдите к Этап 7 .

Выполните испытательную поездку:
- 7-ступенчатая трансмиссия: Двигайтесь в положении 2 не менее 2 секунд, затем затормозите и остановитесь.
- 5-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в режиме последовательного переключения при положении S не менее 2 секунд, потом затормозите и остановитесь.

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0843 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или надежность крепления клемм датчика давления жидкости трансмиссии фрикциона 2-ой передачи и блока PCM. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 5 и проведите проверку заново.

Измерьте давление фрикциона 2-й передачи.

Давление 2-го фрикциона находится в рабочих пределах?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Отремонтируйте клапаны переключения передач А, В и С и связанный с ними гидравлический контур или замените трансмиссию, затем переходите к Этап 22 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем датчика давления фрикциона 2-ой передачи.

Включите зажигание, повернув ключ в положение ON (II).

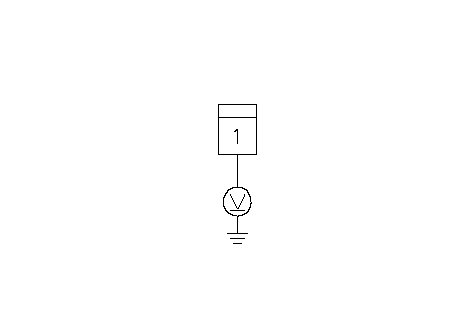

Измерьте напряжение между клеммой разъема датчика давления фрикциона 2-ой передачи и "массой".

Напряжение примерно равно 5 В?

ДА	-	Замените переключатель давления фрикциона 2-ой передачи, затем перейдите к Этап 22 .
НЕТ	-	Перейдите к Этап 12 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

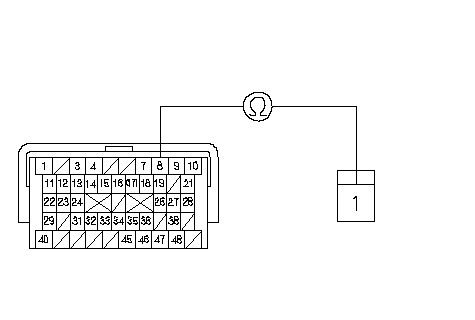

Проверьте неразрывность соединения между клеммой B8 разъема блока РСМ и клеммой разъема датчика давления жидкости трансмиссии фрикциона 2-ой передачи.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Устраните разрыв провода между клеммой B8 разъема компьютера РСМ и переключателем давления фрикциона 2-ой передачи, затем переходите к Этап 22 .

Заново подсоедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Выполните испытательную поездку:
- 7-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в режиме D в течение 2 секунд или более, затем нажмите педаль газа, чтобы трансмиссия переключилась на 4-ю передачу, и двигайтесь на ней более 2 секунд. Замедлите и остановите колеса.
- 5-ступенчатая трансмиссия: Двигайтесь в режиме последовательного переключения в положении S сначала на 2-й передаче в течение более 2 секунд, затем переключитесь подрулевым рычажком (+) на 4-ую передачу и двигайтесь на ней в течение не менее 2 секунд. Замедлите и остановите колеса.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Высвечивается ли код DTC P0843?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 21 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0843 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 20 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте качество контакта или надежность крепления клемм датчика давления жидкости трансмиссии фрикциона 2-ой передачи и блока PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 19 и проведите проверку заново.

Заново подсоедините все разъемы.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Заведите двигатель и прогрейте его до нормальной рабочей температуры (должен включиться электровентилятор системы охлаждения).

Выполните испытательную поездку:
- 7-ступенчатая трансмиссия: Двигайтесь на 2-й передаче в режиме D в течение 2 секунд или более, затем нажмите педаль газа, чтобы трансмиссия переключилась на 4-ю передачу, и двигайтесь на ней более 2 секунд. Замедлите и остановите колеса.
- 5-ступенчатая трансмиссия: Двигайтесь в режиме последовательного переключения в положении S сначала на 2-й передаче в течение более 2 секунд, затем переключитесь подрулевым рычажком (+) на 4-ую передачу и двигайтесь на ней в течение не менее 2 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Высвечивается ли код DTC P0843?

ДА	-	Проверьте плохой контакт или ослабление крепления клемм датчика давления жидкости трансмиссии фрикциона 2-ой передачи и блока PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 27 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0843 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 26 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохой контакт или ослабление крепления клемм датчика давления жидкости трансмиссии фрикциона 2-ой передачи и блока PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 25 и проведите проверку заново.
