Поиск неисправностей по кодам DTC: P0812 (65)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0812:

Переключатель диапазонов автоматической трансмиссии (ATP R) (разомкнут)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Включите зажигание, повернув ключ в положение ON (II).

Переместите рычаг селектора в положение R и проверьте сигнал A/T R SWITCH в списке данных автоматической трансмиссии, используя диагностическую систему HDS.

Включен ли переключатель A/T R Switch?

ДА	-	Пропадающая неисправность, на момент проверки система исправна.■
НЕТ	-	Перейдите к Этап 3 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем переключателя режимов трансмиссии.

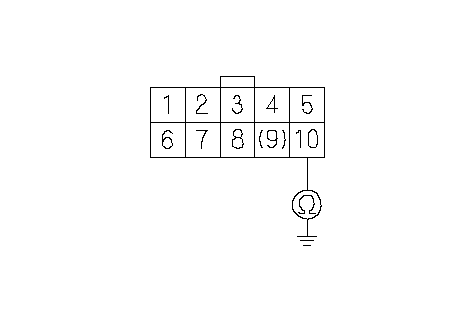

Проверьте неразрывность соединения между клеммой № 10 разъема переключателя режимов трансмиссии и "массой".

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 6
НЕТ	-	Устраните разрыв в проводе между клеммой № 10 разъема датчика режимов трансмиссии и "массой" (G101) или исправьте контакт с "массой" (G101), затем перейдите к Этап 14 .

Включите зажигание, повернув ключ в положение ON (II).

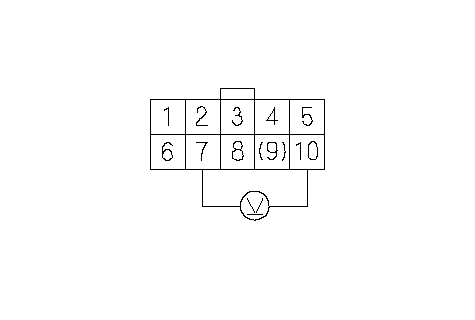

Измерьте напряжение между клеммами № 7 и № 10 разъема переключателя режимов трансмиссии.

Напряжение есть?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Устраните разрыв провода между клеммой B15 разъема компьютера РСМ и переключателем режимов трансмиссии, затем переходите к Этап 14 .

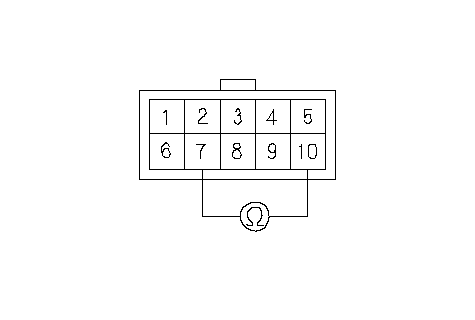

Проверьте неразрывность соединения между клеммами № 7 и № 10 разъема переключателя режимов трансмиссии, пока рычаг селектора в положении R и когда рычаг селектора переключен на любое другое положение, отличное от R.

Есть ли неразрывность, пока рычаг селектора находится в положении R, и нет ли неразрывности, когда рычаг селектора находится в положении, отличном от R?

ДА	-	Перейдите к Этап 9
НЕТ	-	Замените датчик режимов трансмиссии, затем перейдите к Этап 14 .

Подсоедините разъем переключателя режимов трансмиссии.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Запустите двигатель, выберите R, нажимая педаль тормоза, и подождите как минимум 2 секунды. Двигайтесь назад на скорости ниже 5 км/ч не менее 2 секунд, потом увеличьте скорость и выполните двигайтесь на скорости, превышающей 5 км/ч, не менее 2 секунд. Замедлите и остановите колеса.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0812?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 13 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0812 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успешность/неуспешность теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 12 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохой контакт или ослабление крепления клемм на переключателе режимов передач трансмиссии и компьютере PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 11 и проведите проверку заново.

Подсоедините разъем переключателя режимов трансмиссии.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Запустите двигатель, выберите R, нажимая педаль тормоза, и подождите как минимум 2 секунды. Двигайтесь назад на скорости ниже 5 км/ч не менее 2 секунд, потом увеличьте скорость и выполните двигайтесь на скорости, превышающей 5 км/ч, не менее 2 секунд. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0812?

ДА	-	Проверьте плохой контакт или ослабление крепления клемм на переключателе режимов передач трансмиссии и компьютере PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 18 .

Проследите "OBD STATUS" (статус бортовой диагностики) для кода P0812 в меню DTCs/Зафиксированные данные в меню АКП (A/T Mode Menu) на успешность/неуспешность теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 17 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохой контакт или ослабление крепления клемм на переключателе режимов передач трансмиссии и компьютере PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 16 и проведите проверку заново.
