Поиск неисправностей по кодам DTC: P0713 (28)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0713:

Датчик температуры рабочей жидкости АКП (разомкнут)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Проверьте напряжение датчика температуры ATF с помощью HDS в списке данных A/T.

Напряжение датчика температуры рабочей жидкости превышает 4,93 В?

ДА	-	Перейдите к Этап 2 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте плохое качество контакта или ослабление крепления клемм датчика температуры ATF и PCM.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем электромагнита переключения на корпусе электромагнитного клапана переключения.

Включите зажигание, повернув ключ в положение ON (II).

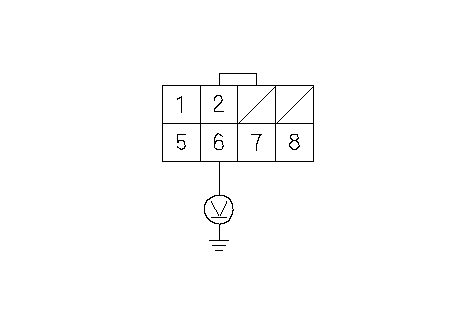

Проверьте непрерывность соединения между клеммой № 6 разъема жгута электромагнитного клапана переключения и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Перейдите к Этап 7 .

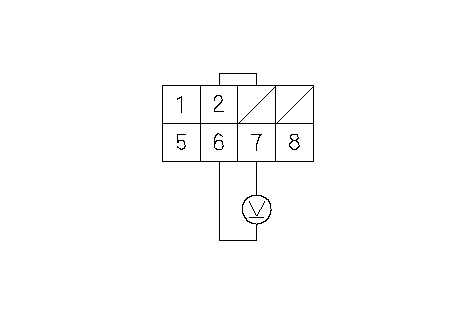

Измерьте напряжение между клеммами № 6 и № 7 разъема жгута электромагнитного клапана переключения.

Напряжение примерно равно 5 В?

ДА	-	Замените датчик температуры рабочей жидкости АКП, потом перейдите к Этап 17 .
НЕТ	-	Устраните разрыв в проводе между клеммой B34 разъема блока РСМ и разъемом жгута проводов электромагнита переключения, затем перейдите к Этап 17 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера РСМ.

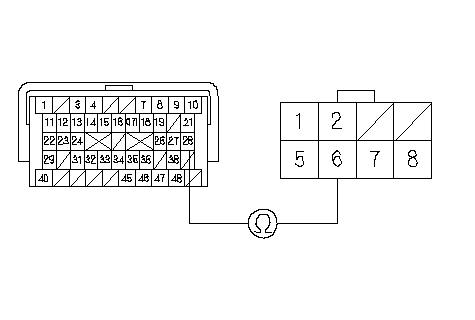

Проверьте неразрывность соединения между клеммой B28 разъема компьютера РСМ и клеммой № 6 жгута проводов электромагнита переключения.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 11 .
НЕТ	-	Устраните разрыв в проводе между клеммой B28 разъема блока РСМ и разъемом жгута проводов электромагнита переключения, затем перейдите к Этап 16 .

Заново подсоедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Запустите двигатель в положении трансмиссии Р и подождите не менее 20 секунд.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0713?

ДА	-	Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 15 .

Проследите OBD статус (статус бортовой диагностики) для кода P0713 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 14 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохое качество контакта или ослабление крепления клемм датчика температуры рабочей жидкости АКП и блока PCM.■ Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 13 и проведите проверку заново.

Подсоедините (49Р) разъем В компьютера РСМ.

Подсоедините разъем датчика температуры рабочей жидкости АКП.

Сотрите код неисправности DTC с помощью HDS.

Запустите двигатель в положении трансмиссии Р и подождите не менее 20 секунд.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0713?

ДА	-	Проверьте контакты и надежность крепления клемм в датчике температуры ATF и блоке PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 21 .

Проследите OBD статус (статус бортовой диагностики) для кода P0713 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 20 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте контакты и надежность крепления клемм в датчике температуры ATF и блоке PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 19 и проведите проверку заново.
