    • Поиск неисправностей по кодам DTC: P0712 (28)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    DTC P0712:
     Датчик температуры рабочей жидкости АКП (замкнут)
    ПРИМЕЧАНИЕ:
    1. Проверьте напряжение датчика температуры ATF с помощью HDS в списке данных A/T.
    Напряжение датчика температуры рабочей жидкости АКП 0,07 В или ниже?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте на наличие пропадающего замыкания в проводе ATFT между датчиком температуры ATF и компьютером PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем электромагнита переключения на корпусе электромагнитного клапана переключения.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте напряжение датчика температуры ATF с помощью HDS.
    Напряжение датчика температуры рабочей жидкости АКП 0,07 В или ниже?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем В (49Р) компьютера РСМ.

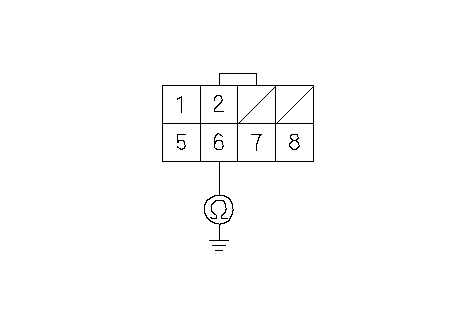

    1. Проверьте непрерывность между клеммой № 6 разъема жгута электромагнита переключения и "массой" автомобиля.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в проводе между клеммой B28 разъема блока РСМ и клеммой № 6 разъема жгута проводов электромагнита переключения, затем перейдите к Этап 16 .
    НЕТ -
    Перейдите к Этап 10 .

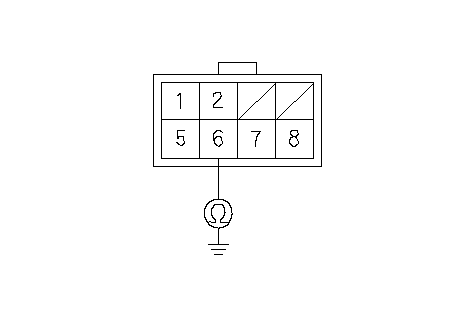

    1. Проверьте непрерывность между клеммой № 6 разъема жгута электромагнита переключения и "массой" автомобиля.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Перейдите к Этап 11 .
    1. Заново подсоедините все разъемы.
    1. Запустите двигатель в положении трансмиссии Р и подождите не менее 20 секунд.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0712?
    ДА -
    Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 15 .
    1. Проследите OBD status (статус бортовой диагностики) для кода P0712 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 14 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Проверьте на наличие пропадающего замыкания в проводе между датчиком температуры ATF и компьютером PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), перейдите к Этап 13 и выполните проверку снова.
    1. Заново подсоедините все разъемы.
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Запустите двигатель в положении трансмиссии Р и подождите не менее 20 секунд.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0712?
    ДА -
    Проверьте на наличие пропадающего замыкания в проводе между датчиком температуры ATF и компьютером PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 20 .
    1. Проследите OBD status (статус бортовой диагностики) для кода P0712 в меню DTCs/Зафиксированные данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 19 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Проверьте на наличие пропадающего замыкания в проводе между датчиком температуры ATF и компьютером PCM. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 18 и проведите проверку заново.
