    • Замена рычажка понижения (-) (переключатель на низшие передачи)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    Компоненты системы SRS расположены в этой области. Ознакомьтесь с расположением компонентов SRS и правилами безопасности и выполнения операций , прежде чем начать ремонт или обслуживание.
    1. Выкрутите четыре винта (А), крепящие заднюю крышку рулевого колеса (В), потом снимите заднюю крышку рулевого колеса.

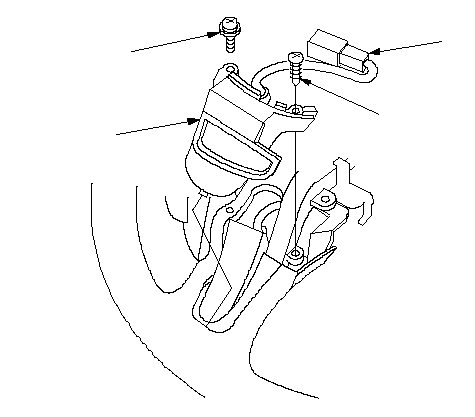

    1. Снимите разъем (A) рычажка понижения (-) передачи с держателя и отсоедините разъем.
    1. Выверните винты (B) крепления рычажка понижения передач − (C), снимите его и замените новым.
    1. Установите новый рычажок понижения (-) передачи на рулевое колесо и закрепите винтами.
    1. Надежно подсоедините разъем рычажка понижения (-) и установите разъем в держатель.
    1. Установите заднюю крышку рулевого колеса и закрепите ее четырьмя винтами.
