    • Поиск неисправностей по кодам DTC: U0122

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC U0122:
     Неисправность F-CAN (блок управления-модулятора VSA- ЕСМ)
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Высвечиваются ли коды неисправности DTC U0029 и U0122 одновременно?
    ДА -
    НЕТ -
    Перейдите к Этап 3 .
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC U0122?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество соединений и крепления клемм в модуле управления приборами, блоке модулятора-управления VSA и блоке ЕСМ.■
    1. Проверьте соединение системы VSA с помощью HDS.
    Взаимодействует ли система HDS с блоком модулятора-управления VSA?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините 36Р разъем блока управления - модулятора VSA.
    1. Отсоедините разъем А (49-контактный) компьютера ЕСМ.
    1. Проверьте непрерывность соединения между клеммами А3 разъема блока ECM и клеммой № 14 разъема 36Р блока модулятора-управления VSA.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    Устраните разрыв в проводе между блоком ECM (A3) и блоком управления-модулятором VSA, затем перейдите к Этап 12 .

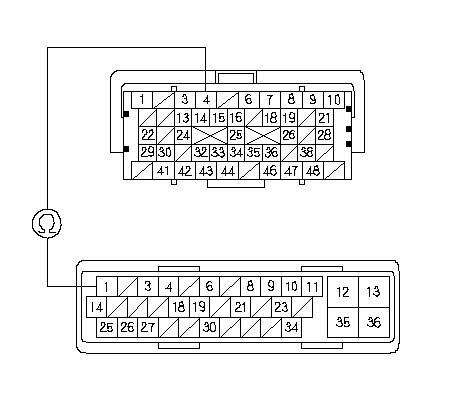

    1. Проверьте непрерывность соединения между клеммами А4 разъема блока ECM и клеммой № 1 разъема 36Р блока модулятора-управления VSA.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в проводе между блоком ECM (A4) и блоком управления-модулятором VSA, затем перейдите к Этап 12 .
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока ECM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC U0122?
    ДА -
    Проверьте качество контакта и надежность крепления клемм на модуле управления приборами, блоке модулятора VSA и блоке ЕСМ,затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
