    • Поиск неисправностей SRS по кодам DTC: 11-9x

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1
    DTC 11-9x (‘‘x'' может быть от 0 до 9 или от A до F):
    Замыкание на "массу" в цепи газогенератора подушки безопасности переднего пассажира (модель с ПРК)
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Выводится ли код неисправности 11-9x?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините клеммы аккумулятора , затем подождите 3 минуты.

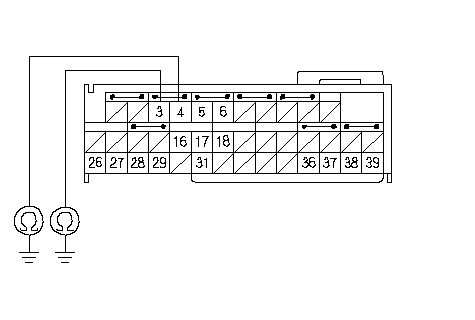

    1. Проверьте соединение между клеммами № 3 и № 4 разъема A (39P) блока SRS и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Неисправен блок SRS; замените блок SRS. ■
    1. Проверьте соединение между клеммами № 3 и № 4 разъема A (39P) блока SRS и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Замыкание на "массу" в жгуте проводов панели приборов, замените жгут панели приборов.■
    НЕТ -
    Неисправна подушка безопасности переднего пассажира; замените подушку безопасности переднего пассажира. ■
